变速器锻造件加工用VMC三轴夹具

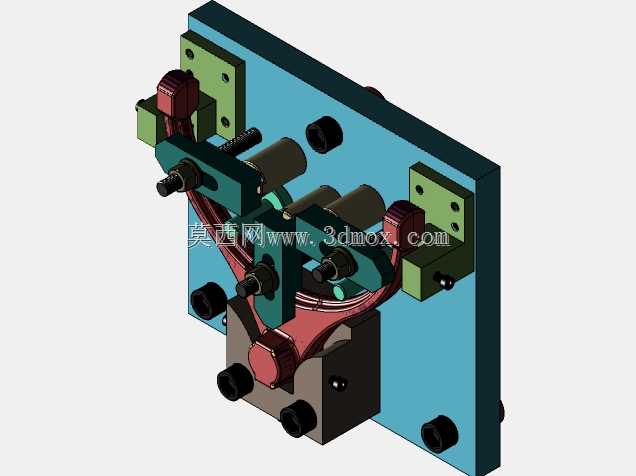

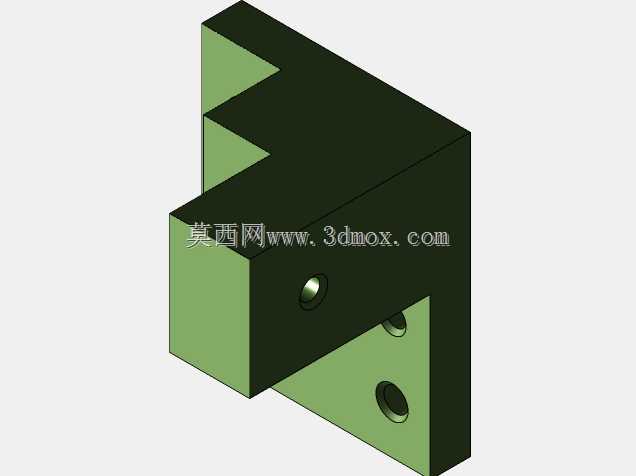

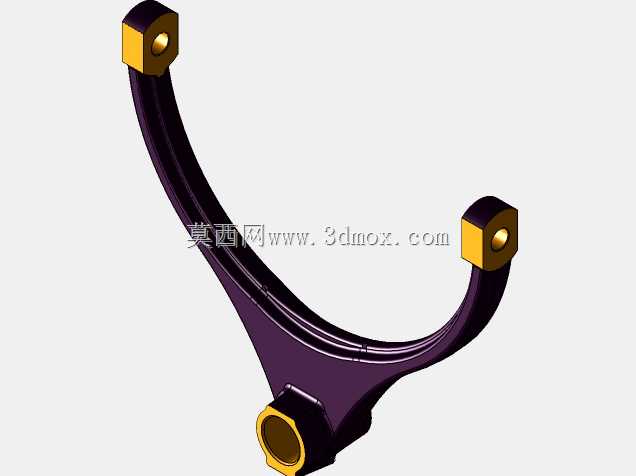

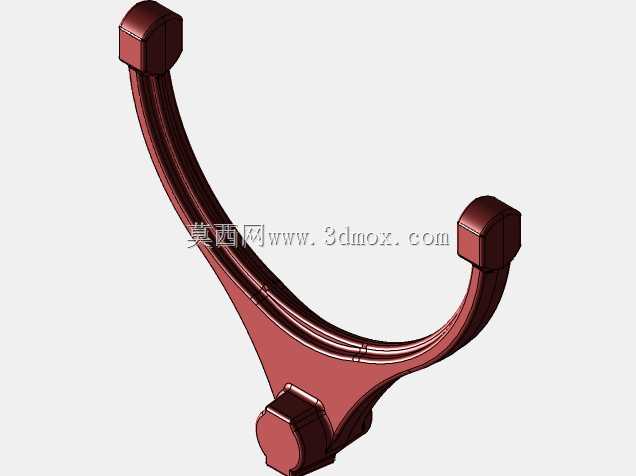

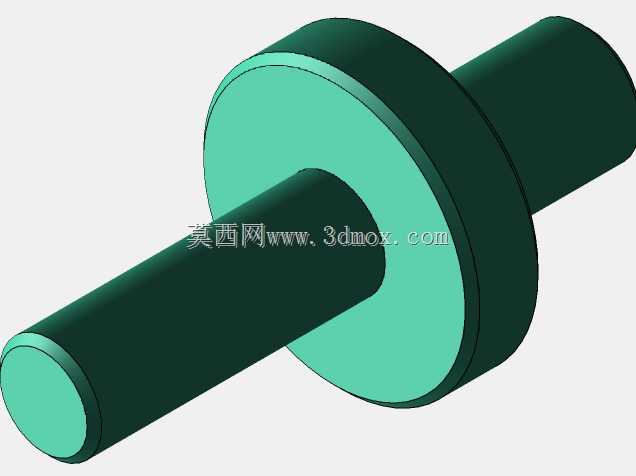

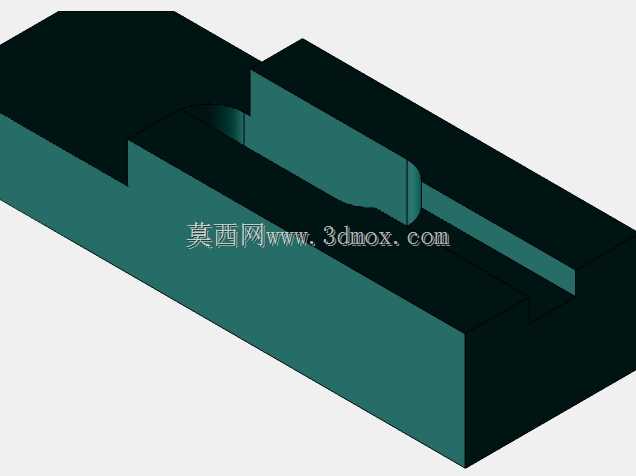

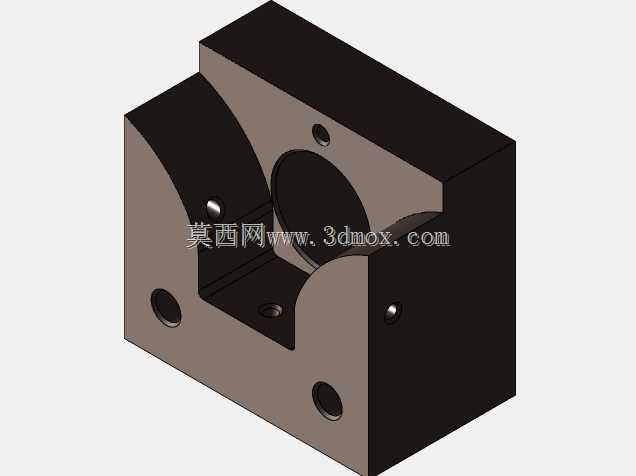

这款夹具主要面向变速器总成锻造部件的机加工工序，适配立式加工中心三轴作业场景，在汽车零部件加工产线的粗铣、精铣、钻孔等工序中承担工件定位与夹紧功能，解决异形锻造件装夹定位难、加工过程振颤的常见问题。从结构布局来看，夹具采用立式基板作为安装基准，基板上预留多组标准安装孔位，可直接匹配VMC设备工作台的T型槽间距，安装时无需额外制作过渡垫板，基板整体厚度经过刚性校核，在满负荷夹紧状态下基板形变量控制在0.02mm以内，避免因基板变形带来的加工精度偏差。夹紧单元采用多点位对称布局，针对变速器锻造件的不规则轮廓，分别设置了侧向推压机构、上端压持机构以及下端支撑定位块，其中侧向推压块的接触面做了仿形处理，与工件锻造毛坯的曲面轮廓贴合度达90%以上，夹紧过程中不会出现工件局部应力集中导致的毛坯变形，上端压持机构采用可调节行程的螺旋压头，可适配同系列不同锻造公差的毛坯件，无需频繁更换压头即可完成批次工件的装夹作业。设计过程中优先考虑了排屑空间，各夹紧机构之间预留了足够的刀具走刀间隙与切屑掉落通道，加工过程中铁屑不会堆积在定位面上，避免因切屑垫起工件导致的加工尺寸超差，同时夹具上所有定位块均采用可拆卸式设计，磨损后可单独更换，无需整体报废夹具，降低产线运维成本。安装边界方面，夹具整体外轮廓尺寸适配常规850型立式加工中心的工作台行程，X向、Y向行程余量充足，刀具可一次性完成工件所有加工面的走刀，无需二次翻面装夹，单工件装夹耗时控制在30秒以内，相比通用平口钳装夹效率提升60%以上。定位基准选择上，以工件锻造过程中形成的两个工艺凸台作为主要定位面，搭配一个侧向防转定位销，完全限制工件六个自由度，装夹重复定位精度可达0.015mm，满足变速器部件加工的IT7级精度要求。夹紧力传递路径经过优化，所有夹紧力均指向支撑定位块，避免夹紧力产生的力矩导致工件移位，同时在压头与工件接触的位置加装了铜质防护垫，防止夹紧过程中划伤工件已加工表面，适配后续精加工工序的表面质量要求。
