工业用8020系列十字槽铝型材截面结构

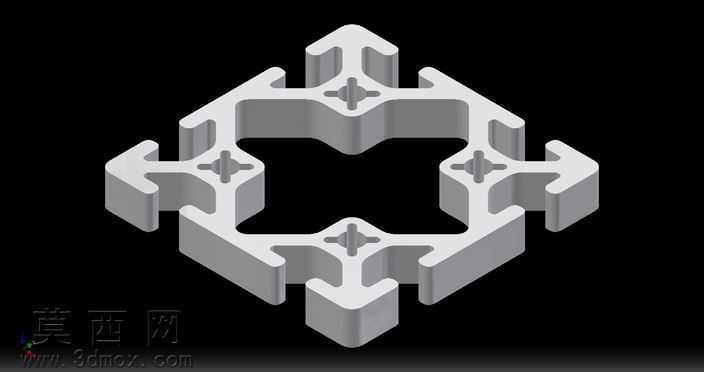

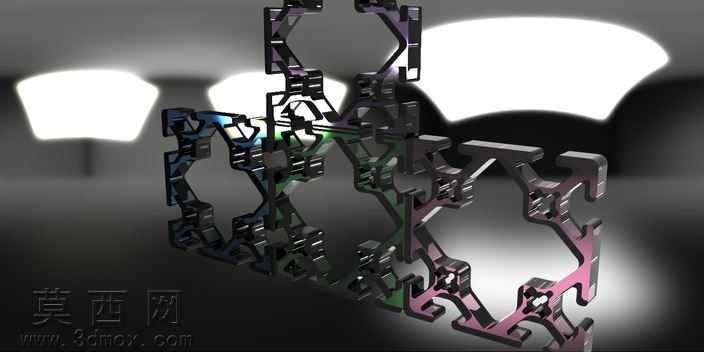

本作品为工业框架常用的80系列欧标铝型材截面三维建模成果，建模过程严格遵循工业铝型材挤压成型的实际截面尺寸规范，以对称式十字布局为核心结构逻辑开展设计。建模阶段首先以型材中心为原点建立对称基准平面，先绘制外轮廓的封闭草图，精准还原四个方向向外延伸的T型装配槽结构，每个槽位的开口宽度、槽腔深度、卡位凸起尺寸均匹配工业铝型材的通用装配标准，确保后续配套的T型螺栓、螺母块可顺利滑入实现锁紧固定。中心区域采用中空减重结构设计，在保证型材整体抗弯、抗扭结构强度的前提下，尽可能降低型材的单位重量，减少原材料消耗与应用场景中的整体负载。四个十字交汇位置设计有加强筋结构，通过平滑的圆弧过渡连接各边壁，避免应力集中问题，提升型材整体的结构稳定性。建模过程中对所有棱角位置做了符合挤压工艺要求的圆角处理，还原真实铝型材挤出后的边缘钝化效果，避免尖锐棱角带来的装配安全隐患。材质渲染阶段采用哑光银白阳极氧化的铝合金材质参数，调整材质的漫反射、粗糙度与金属度数值，还原工业铝型材表面细腻的磨砂氧化质感，同时通过环境光遮蔽效果突出截面的槽位、筋位的立体层次，清晰展现各部分结构的位置关系。该型材截面为四向开槽设计，可实现X、Y两个轴向的任意拼接延伸，无需额外加工即可快速组装成各类工业设备机架、自动化生产线护罩、工作台框架等结构，槽位的统一标准设计可兼容同系列所有铝型材配件，具备极强的通用适配性。建模过程中严格控制草图的全约束状态，所有尺寸参数均设置为可编辑变量，后续可根据实际使用需求快速调整型材壁厚、槽位尺寸、整体外轮廓大小，快速衍生出不同规格的同类型铝型材模型，大幅提升同类结构的设计效率。
