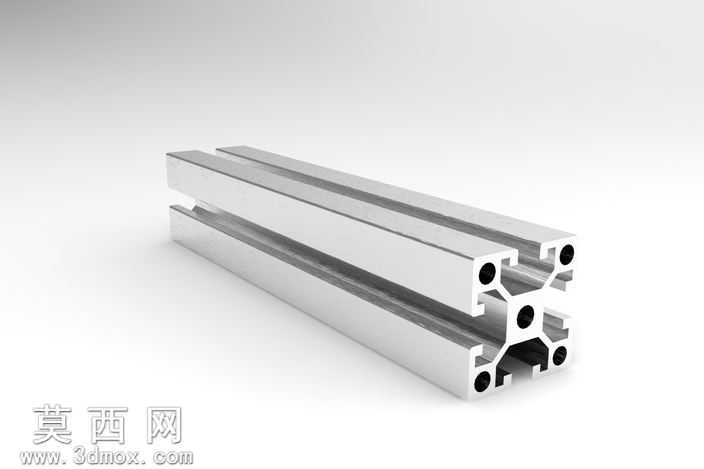

工业用4040欧标槽铝型材三维建模作品

本作品为工业装配领域常用的4040规格铝型材三维建模成果，建模过程严格遵循工业铝型材的实际生产尺寸规范，以公制单位为基准搭建全参数化模型，确保截面轮廓、型材长度、槽口尺寸、安装孔位的参数完全匹配行业通用标准，可直接导出用于装配干涉校验、框架结构方案模拟、工装夹具设计等实际工程场景。建模阶段首先绘制精准的二维截面草图，对型材截面的四个边角安装孔、中心定位孔、侧边T型槽的圆弧过渡、壁厚尺寸进行全约束绘制，避免草图出现过约束或欠约束问题，再通过拉伸特征生成型材基体，随后对所有棱边添加符合实际生产工艺的倒角特征，还原铝型材挤压成型后的真实边角处理效果，避免模型出现尖锐直角不符合加工实际的问题。材质设置阶段选用6N01S-T5铝合金材质参数，还原铝型材经阳极氧化表面处理后的银白哑光金属质感，调整材质的反射率、粗糙度参数，模拟阳极氧化膜层的细腻漫反射效果，避免出现镜面反射的失真表现，同时在材质属性中标注该材质的抗拉强度、屈服强度等物理参数，方便后续进行结构力学仿真时直接调用。结构设计上完整还原了4040铝型材的通用装配特性，四个端面的安装孔位、侧边T型槽的尺寸完全适配标准M6/M8T型螺栓、法兰螺母等配套紧固件，模型预留了端面攻丝、槽内装配件的装配空间，可直接与角码、脚轮、连接板等常用铝型材配件完成虚拟装配，无需二次修改模型尺寸。渲染阶段采用工作室柔光环境，通过三点布光突出铝型材的金属质感与截面结构特征，清晰展示T型槽的内部轮廓、安装孔的位置分布，同时在渲染图中标注型材的线密度参数，方便使用者快速计算单根型材的理论重量，用于物料统计与成本核算。整个建模过程遵循机械设计的标准化原则，模型几何拓扑结构规整，无碎面、破面、重叠面等问题，可兼容主流三维设计软件的导入导出，支持STEP、IGES等通用中间格式转换，满足不同设计场景的使用需求。
