轻量化多孔铰接磅支架结构设计

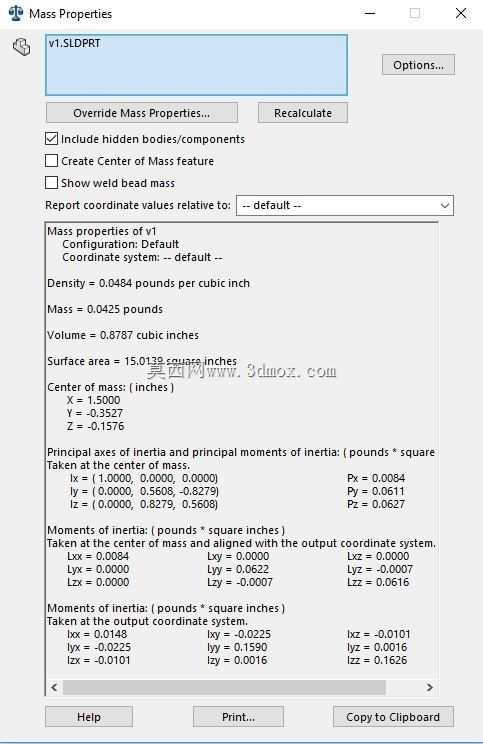

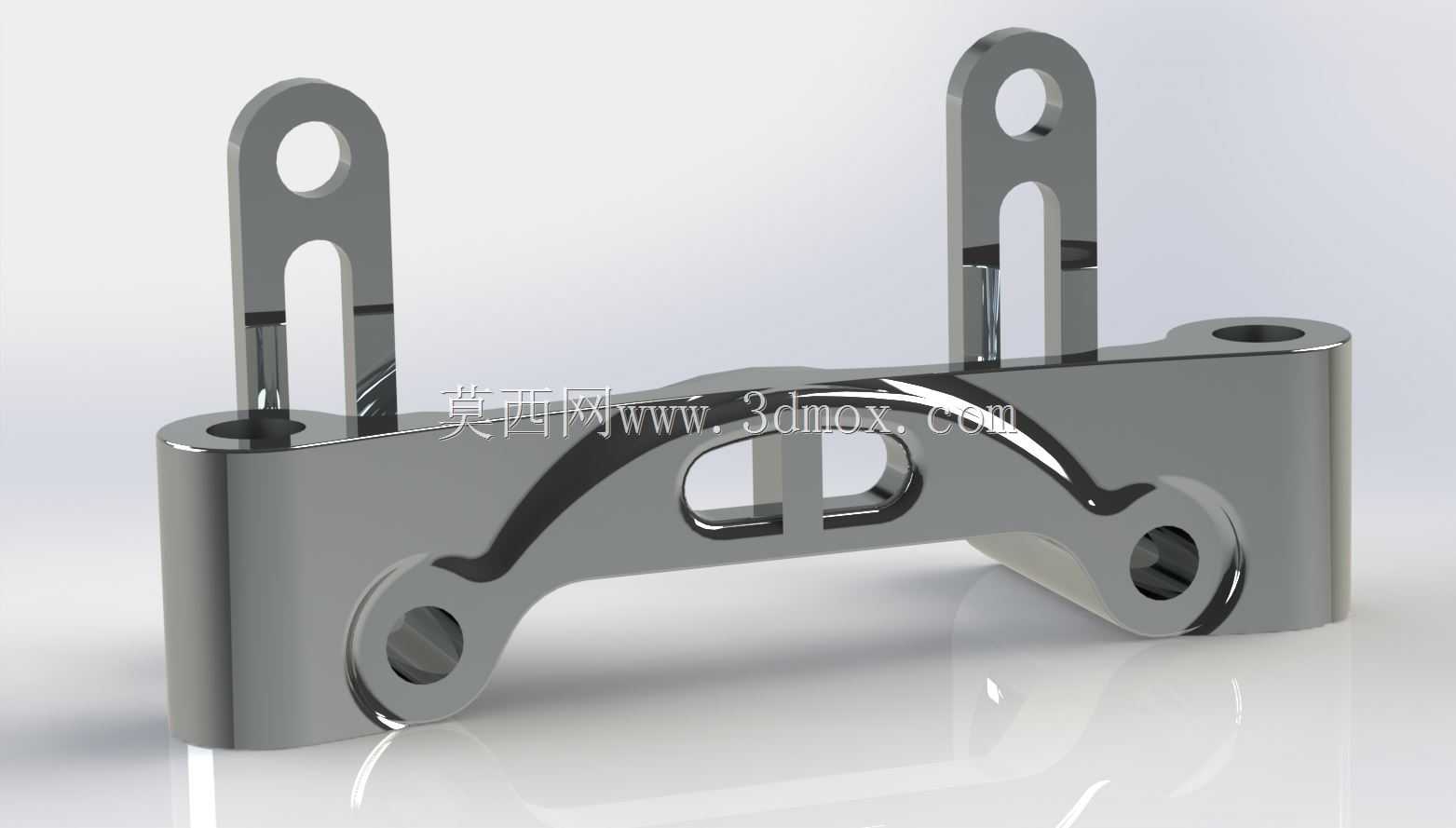

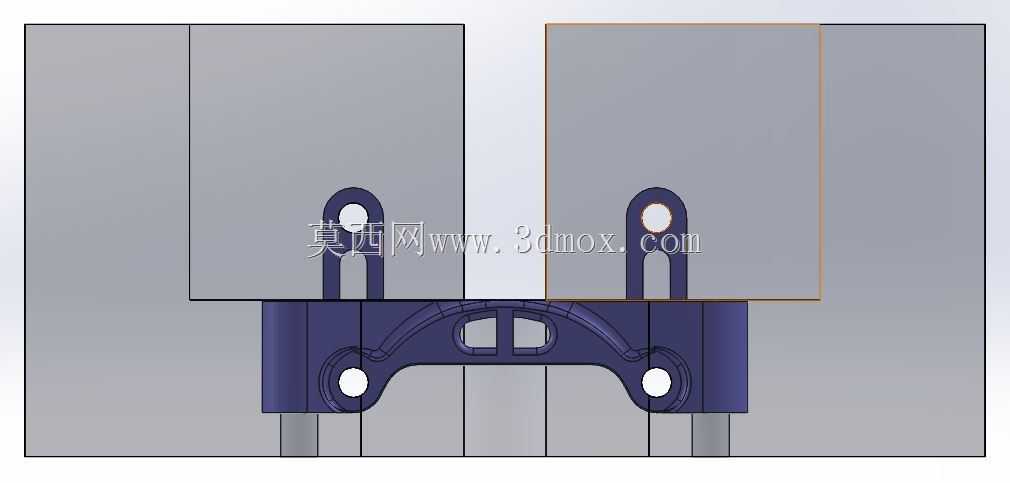

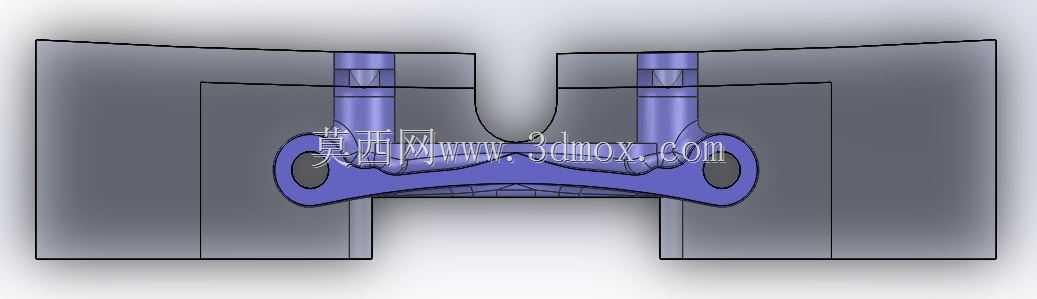

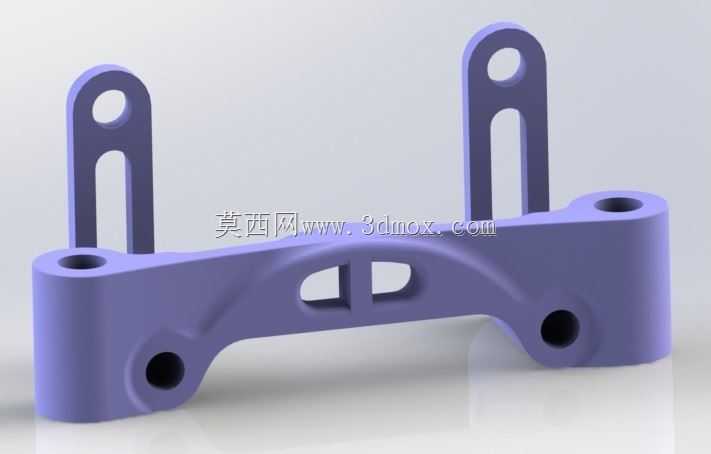

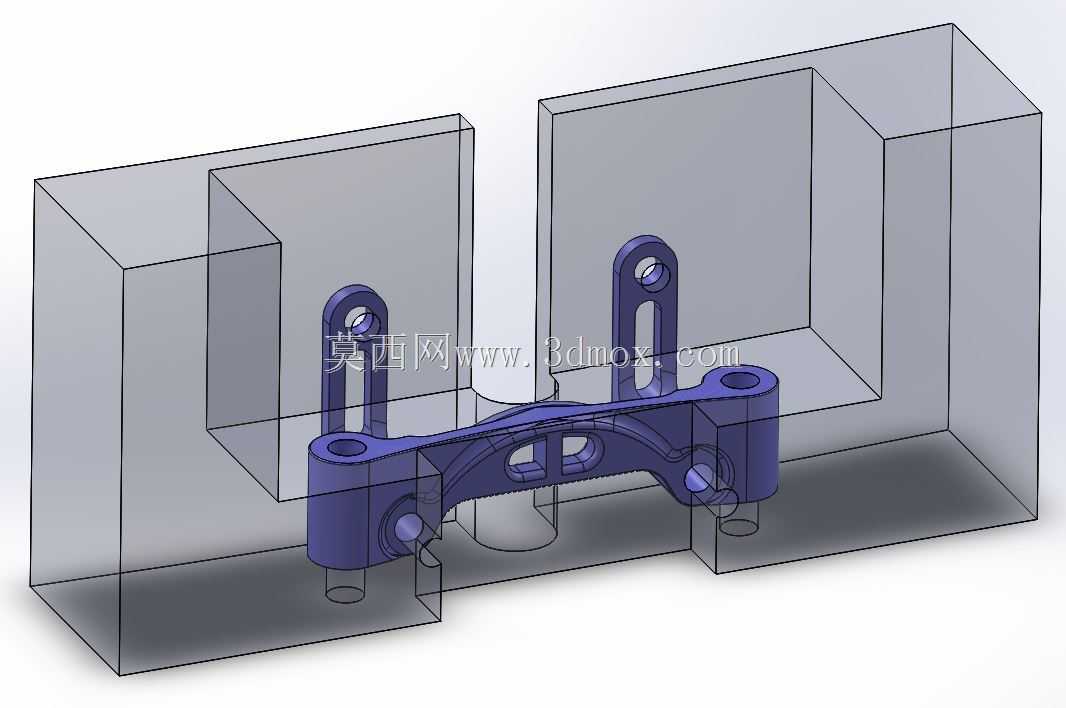

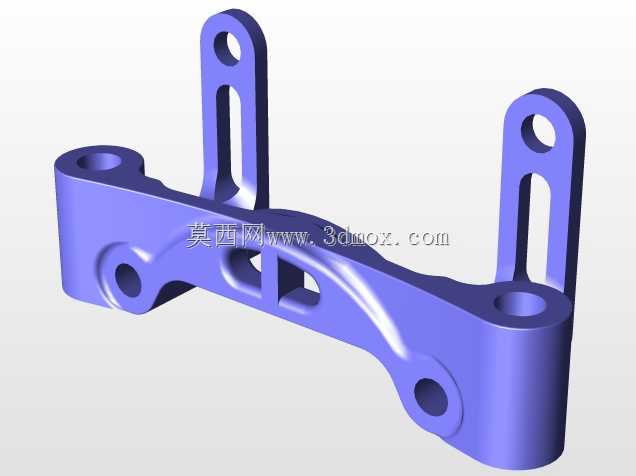

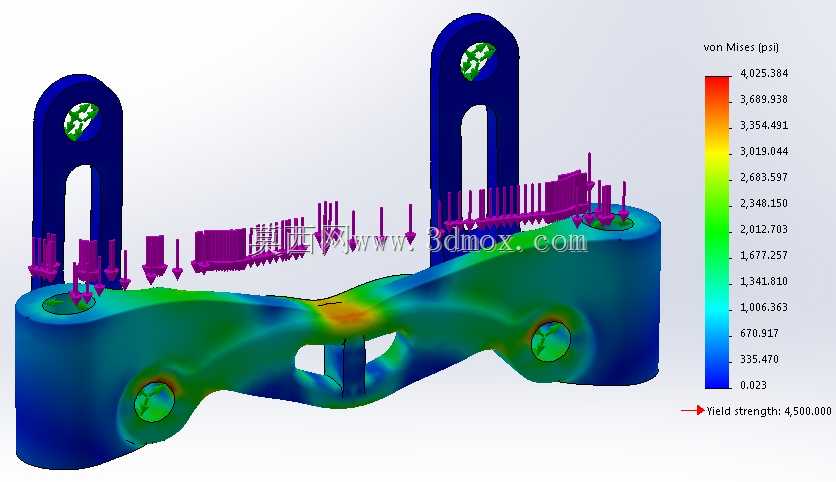

这类铰接支架常应用在需要实现多自由度铰接限位的轻型机械连接场景中，比如小型试验工装的活动连接部位、精密检测设备的可调支撑结构，或是轻型自动化产线的辅助定位铰接点位，承担两个相对运动部件之间的载荷传递与转动导向作用，避免连接部位出现应力集中导致的结构失效。从结构设计来看，主体采用一体化铣削成型的构型，两侧设置带长圆孔的立式耳板，长圆孔的设计可以适配安装时的位置公差补偿，不需要在装配阶段反复调整配对部件的孔位精度，降低现场装配的对位难度，耳板顶端的圆孔用于穿装铰接销轴，实现绕销轴的定轴转动功能。主体中部设置了异形镂空减重槽，在保证整体结构抗弯、抗扭截面模量满足载荷要求的前提下，尽可能去除非受力区域的冗余材料，降低构件自身重量，同时镂空结构也能减少加工过程中的材料去除量，缩短铣削加工的走刀路径，降低加工成本。主体底部的两个带孔凸台用于和基座部件进行固定连接，凸台的孔位与两侧耳板的孔位保持严格的位置度公差，保证铰接转动过程中不会出现卡滞、偏磨的问题，端部的圆柱筒结构可以作为辅助铰接点位，适配多连杆机构的连接需求。设计过程中需要重点关注各安装孔的同轴度公差，尤其是两侧立式耳板的铰接孔同轴度需要控制在合理范围内，否则穿装销轴后会产生附加内应力，长期交变载荷作用下容易出现耳板开裂的问题；长圆孔的边缘需要做倒角处理，避免安装时螺栓压紧过程中出现应力集中，同时也能去除加工毛刺，防止装配过程中划伤操作人员。安装边界方面，两侧耳板的间距决定了配对铰接部件的厚度适配范围，底部凸台的孔距需要和基座的安装孔位完全匹配，整体的安装高度需要满足运动部件的转动行程要求，避免转动过程中部件和基座发生干涉。这类支架的载荷传递路径经过优化，外部载荷通过铰接销轴传递到两侧耳板，再经由主体的弧形加强筋结构分散到底部的两个安装凸台，最终传递到基座上，弧形加强筋的构型参考了桥梁的受力设计，能够在较小的截面尺寸下实现更高的承载能力，避免应力在筋板和主体的连接部位出现突变。
