机加工用台虎钳夹持工装结构设计

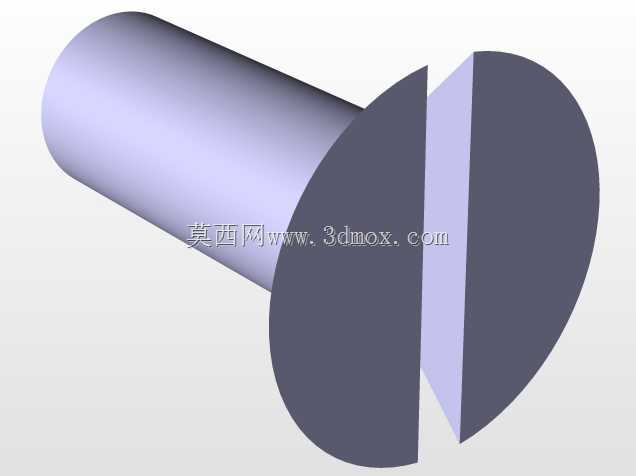

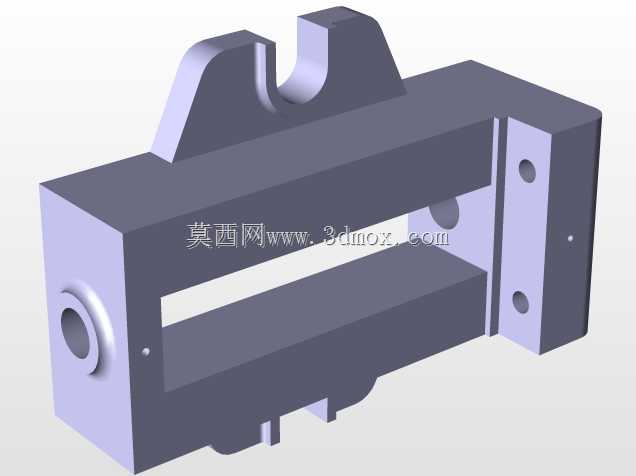

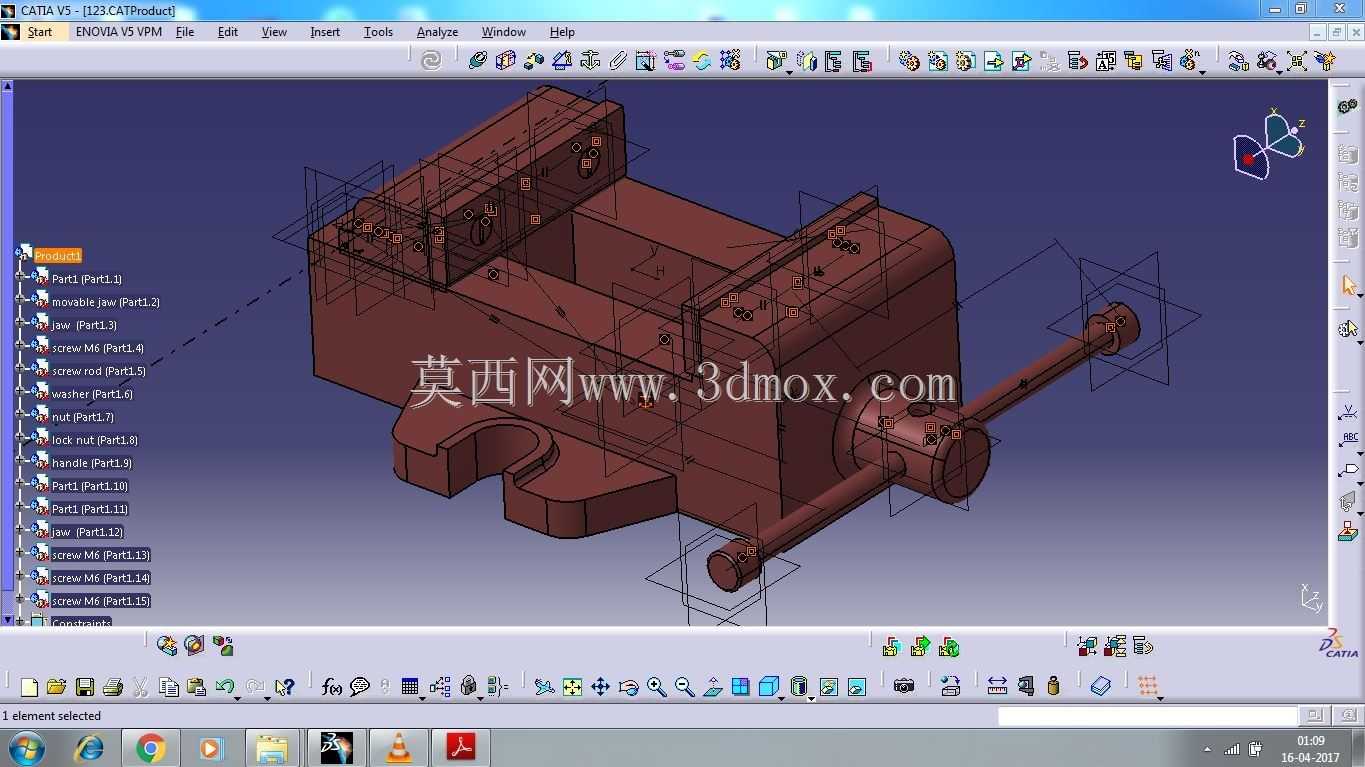

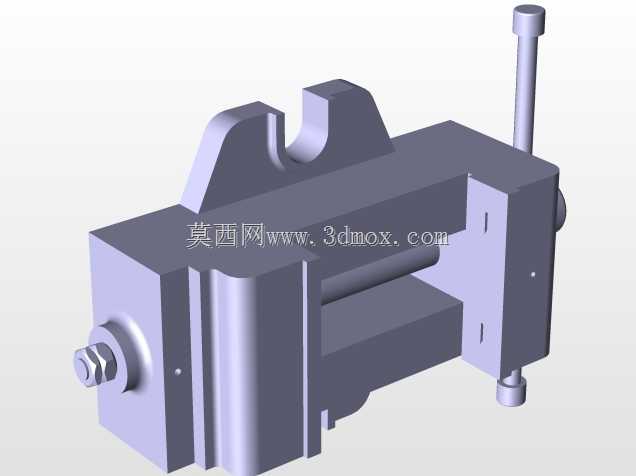

在常规机加工、钳工装配、小型零件修配的作业场景里，台虎钳是工位上不可或缺的基础夹持部件，这套结构完整还原了机用台钳的核心传动与夹持逻辑，能为相关工装选型、非标改型提供直观的结构参考。从实际作业需求出发，台钳的核心功能是通过稳定的夹持力固定待加工工件，避免锯削、锉削、钻孔、攻丝等作业过程中工件出现位移，影响加工精度甚至引发操作风险，这套结构在设计时优先保证了夹持刚性，固定钳身与活动钳身的配合面采用了大接触面积的滑移导向结构，能在夹持不规则工件时分散受力，减少钳身形变带来的夹持松动问题。传动部分采用了丝杠副传动结构，转动手柄带动丝杠旋转，即可驱动活动钳身沿导向方向平稳滑移，实现钳口的开合动作，丝杠与活动钳身的连接位置做了防脱限位设计，避免开合行程超限时活动钳身从固定钳身脱出，同时丝杠的螺距选择兼顾了夹持效率与锁紧力，既不会因为螺距过小导致开合速度过慢影响作业效率，也不会因为螺距过大导致夹持力不足、锁紧后容易回松。钳身底部设置了与工作台配合的安装结构，预留的安装边界能适配多数常规钳工台、机加工工位台的安装孔位，安装后钳身突出工作台边缘的尺寸经过合理规划，既保证夹持长条形工件时下方有足够的操作空间，也不会因为突出尺寸过大导致工位通行受阻。钳口位置预留了可更换钳口板的安装位，实际使用时可以根据工件材质更换带齿防滑钳口、软质保护钳口等不同配件，避免夹伤精加工工件表面，同时固定钳身一侧设置的砧台结构，可满足小型零件的轻度敲击、校直作业需求，拓展了单工位的作业功能。整体结构的外形尺寸按照常规中型台钳的作业范围设计，最大开合行程能覆盖多数小型机加工零件、装配组件的夹持需求，各运动部件之间预留了合理的装配间隙，既保证滑移顺畅无卡滞，也不会因为间隙过大导致夹持时活动钳身出现翘头、偏斜的问题，能有效保证夹持面的平行度，减少工件装夹的找正时间。
