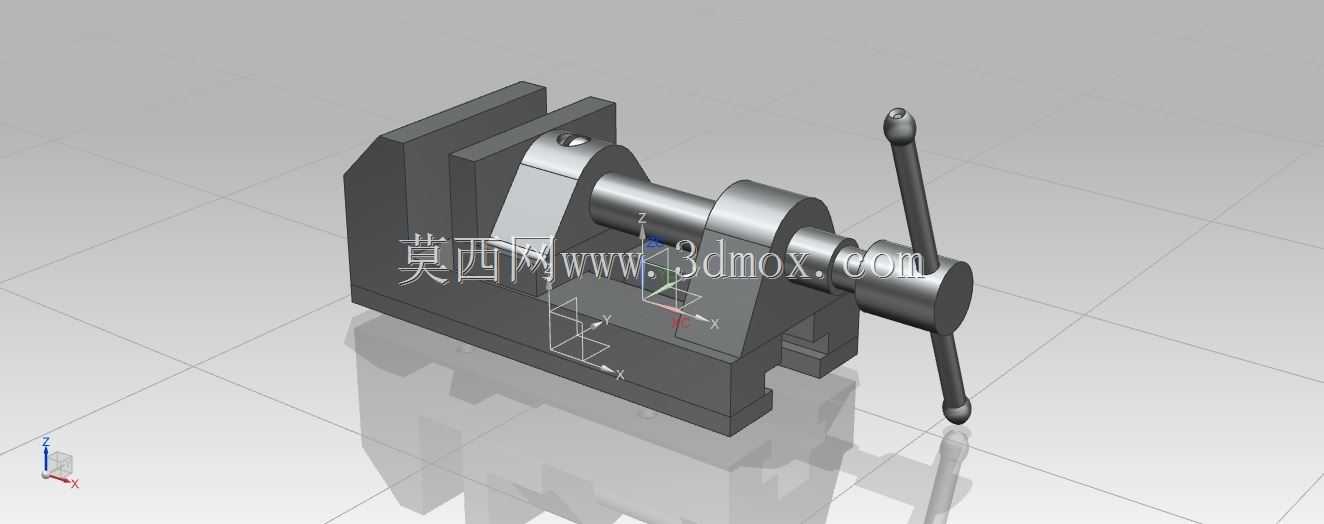

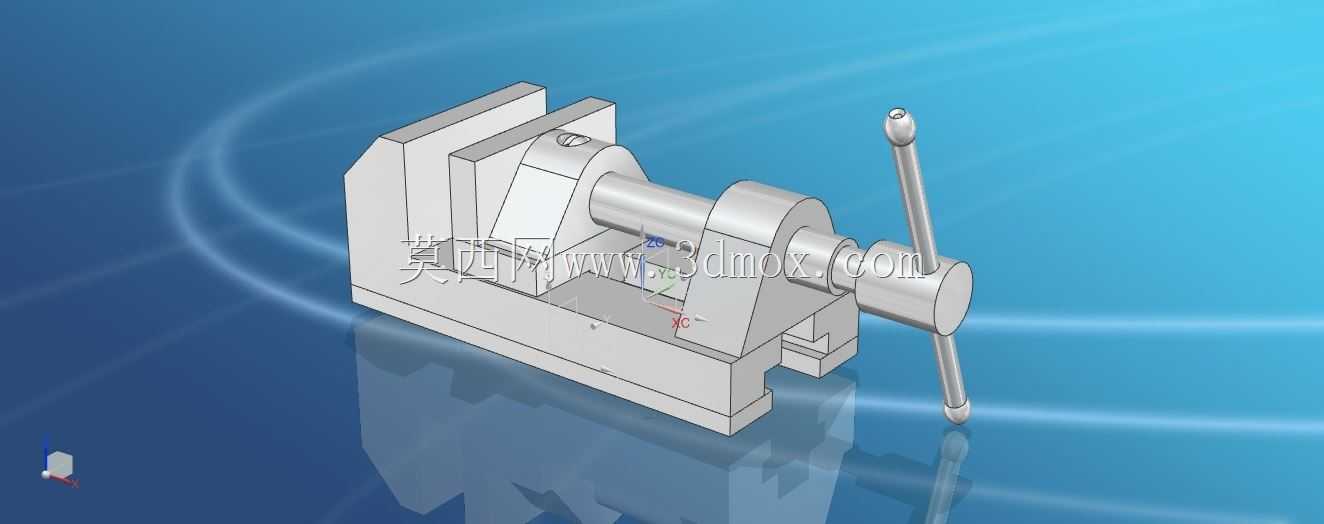

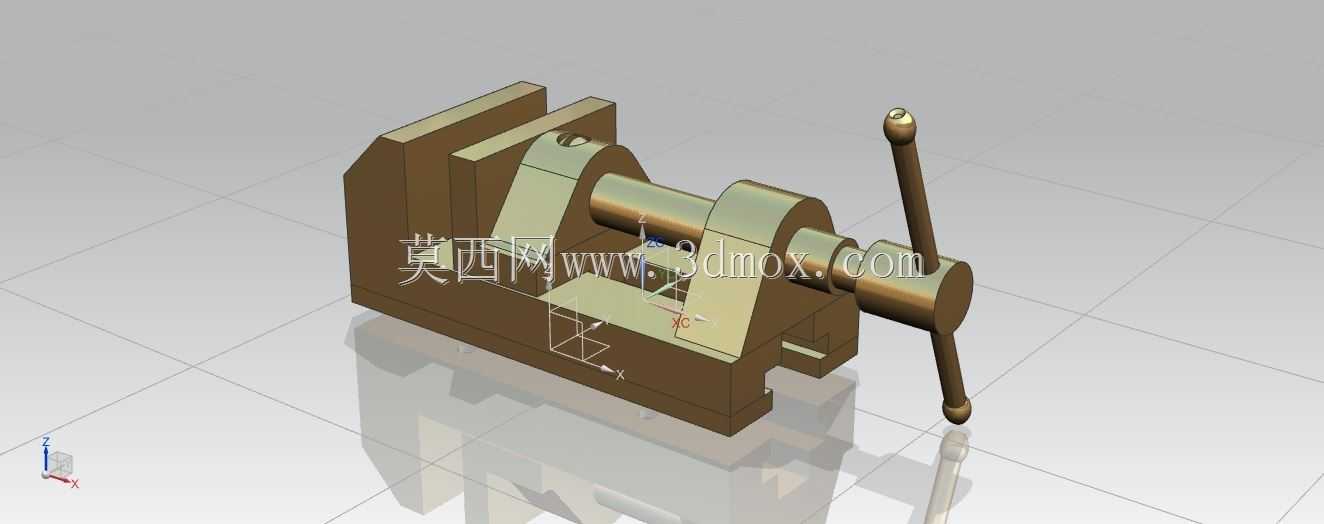

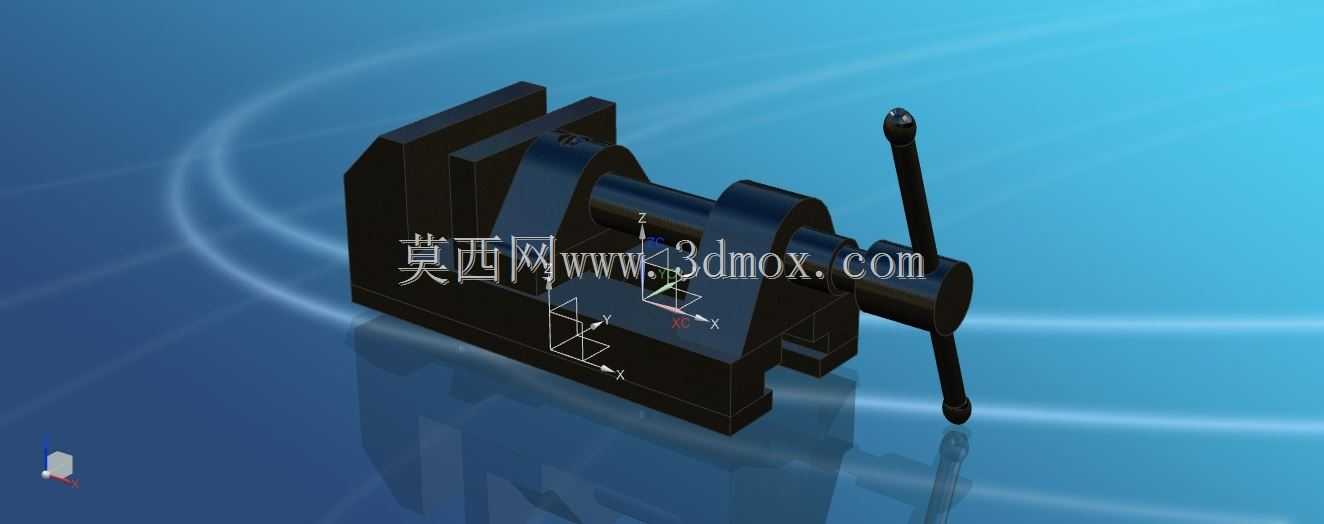

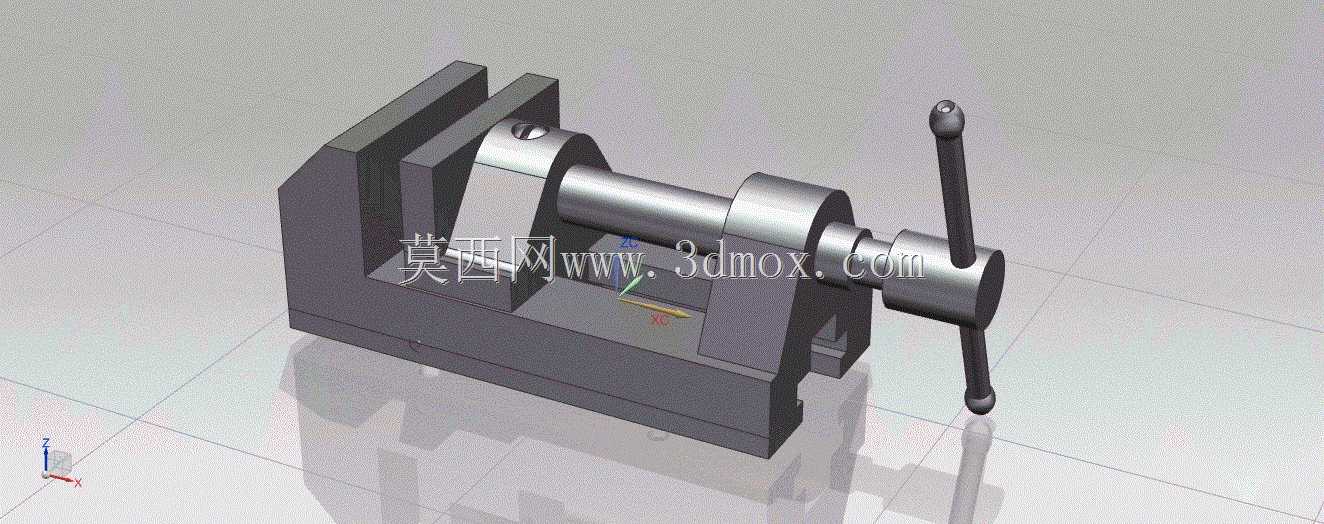

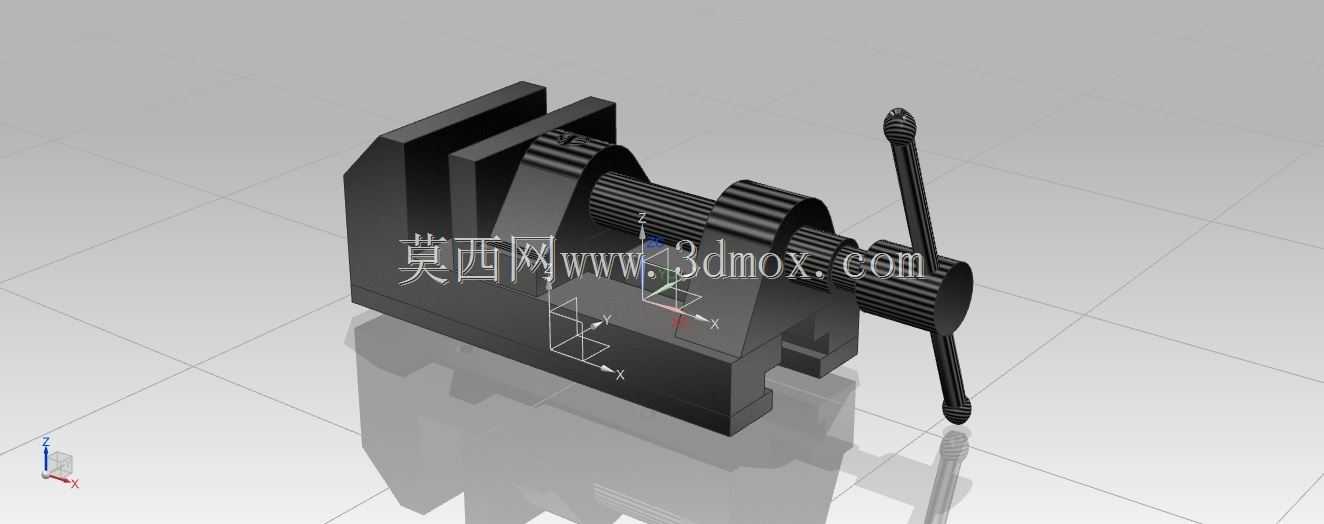

机加工用螺杆式手动台虎钳结构

这款手动螺杆式台虎钳是钳工工位、机加工装夹场景下的通用夹紧工装，日常可直接固定在钳工工作台台面上，适配划线、锯削、锉削、小型零件钻孔攻丝、零部件修配等多类作业需求，也可临时装夹在铣床、钻床工作台面作为辅助定位工装使用，装夹稳定性足以覆盖常规轻载金属加工、非金属零件修配的受力要求。整体结构采用固定钳身搭配活动钳身的经典布局，固定钳身底部设置与工作台匹配的安装定位边，可通过台钳螺栓快速锁紧在工作台T型槽或台面上，安装后整体高度适配成年操作者站姿作业的手肘高度，无需额外垫高即可操作，钳口闭合后整体前后纵深尺寸适配常规钳工工作台的台面进深，不会出现超出台面易磕碰的问题。核心传动采用梯形螺纹螺杆结构，螺杆一端与固定钳身的支撑端做轴向定位，保证转动螺杆时仅输出旋转扭矩不产生轴向窜动，螺杆与活动钳身内部的螺母副配合，转动手柄时即可带动活动钳身沿钳身的导向导轨做平稳的直线开合运动，梯形螺纹的自锁特性可保证装夹工件后不会受加工振动影响出现松脱，无需额外增加锁止结构即可维持足够的夹紧力。钳口部位采用可拆卸式淬硬钳口板设计，钳口板表面加工有交叉网纹，可增大与工件接触面的摩擦力，避免装夹过程中工件打滑移位，钳口板磨损后可单独拆卸更换，无需整体更换钳身，降低长期使用的维护成本。操作手柄采用穿装式圆钢杆结构，穿在螺杆端部的通孔内，两端做球形墩头处理，避免操作时手柄从螺杆孔中滑脱，需要大夹紧力时可在手柄端加套管增大力臂，常规操作下直接用手转动即可满足大部分工件的装夹需求。活动钳身与固定钳身的导向配合面采用间隙适配的滑动结构，装配时预留合理的配合间隙，既保证活动钳身滑动顺畅无卡滞，也避免间隙过大导致钳口上下错位，影响装夹平行度。整体结构无复杂异形零件，所有零部件均可采用常规机加工工艺制作，建模时各配合部位的公差预留符合工装夹具的通用设计规范，固定钳身的承重底座做了加厚处理，可承受装夹时的敲击、锉削等作业产生的冲击力，不会出现底座变形的问题。
