带弹簧缓冲结构的手动压紧焊接工装

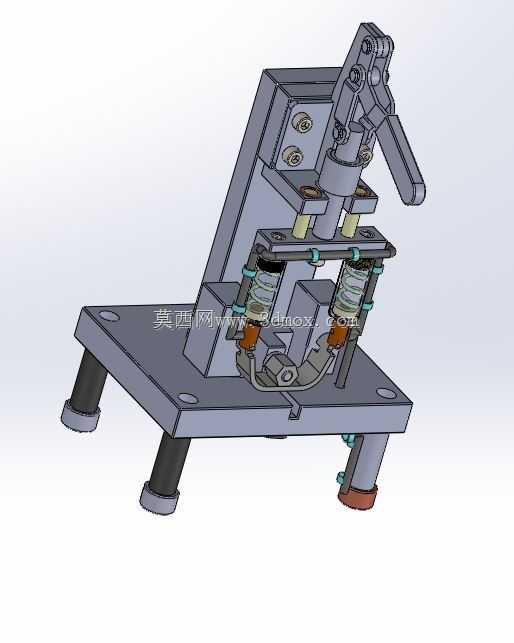

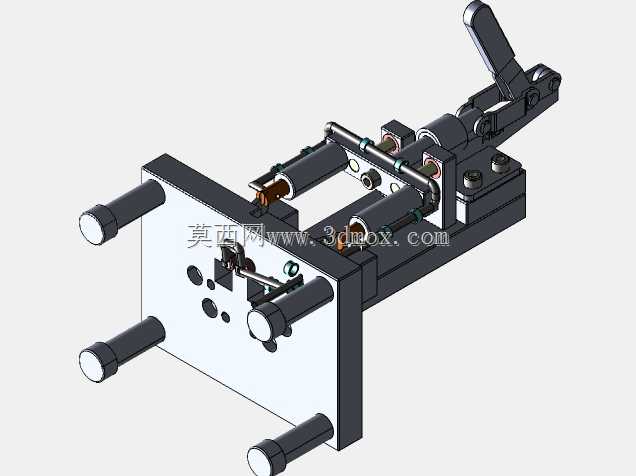

这款手动压紧焊接夹具，主要面向小尺寸五金冲压件、线束端子、薄钣金拼接件的焊接工位使用，在小型加工厂的批量小件焊接、钣金维修工位的临时定位、电子元器件引脚焊接固定场景中都能适配，相比气动夹紧工装不需要布设气路，对工位空间、配套设施的要求更低，适合零散小批量生产的柔性作业需求。夹具整体采用立式层叠结构布局，底部为带安装孔的方形安装底板，底板四角预留的通孔可直接通过螺栓固定在焊接工作台面上，安装边界不超过300mm见方，不会占用过多工位操作空间，底板下方设置的四根可调支撑脚，可根据工位台面的平整度调整支撑高度，保证夹具整体处于水平状态，避免焊接过程中工件偏移。上部的压紧执行端集成了两组弹簧缓冲压头，压头内部的弹簧可根据待焊工件的厚度差异自动补偿压紧行程，既不会因为压合力过大压伤薄件表面，也能避免刚性压头在工件存在尺寸公差时出现压合不实的问题，压头端部采用绝缘耐高温材质制作，可隔绝焊接过程中的电流传导，避免分流影响焊接质量，同时耐受焊接飞溅的高温灼烧，延长压头使用寿命。夹具的动力输入采用水平式快速夹钳结构，操作人员扳动夹钳手柄即可完成压紧与释放动作，单步操作时间不超过1秒，夹钳的力臂经过优化设计，仅需较小的扳动力即可输出足够的压紧力，降低操作人员长时间重复作业的劳动强度。夹钳与压头之间通过导向柱连接，导向柱与安装立板上的直线轴承配合，保证压头上下动作的同轴度，避免压合过程中出现偏斜导致工件定位错位。工件定位区域设置在两组压头的正下方，定位块可根据待焊工件的外形轮廓做适配更换，不需要改动夹具主体结构即可适配不同规格的小件焊接需求，定位块上预留的避让槽可避开焊缝位置，保证焊枪能够顺畅到达焊接点位，不会与夹具结构发生干涉。夹具的整体框架采用冷轧钢板加工制作，受力部位做了加厚处理，长期重复使用不会出现结构变形，立板与底板之间采用螺栓连接加定位销固定的方式，保证整体结构的连接刚性，压紧动作过程中不会出现框架晃动。
