阀体管材弯曲成型用弯管工装结构

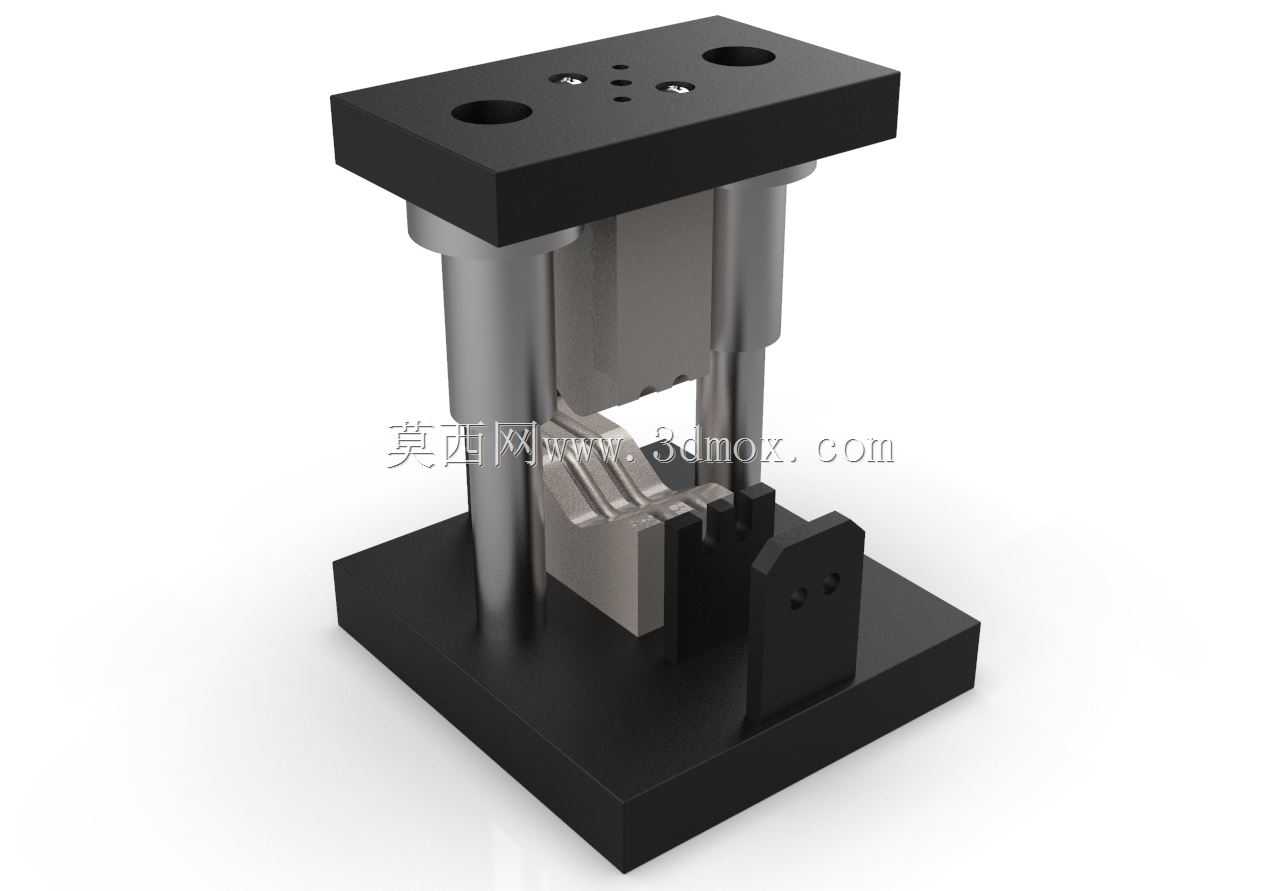

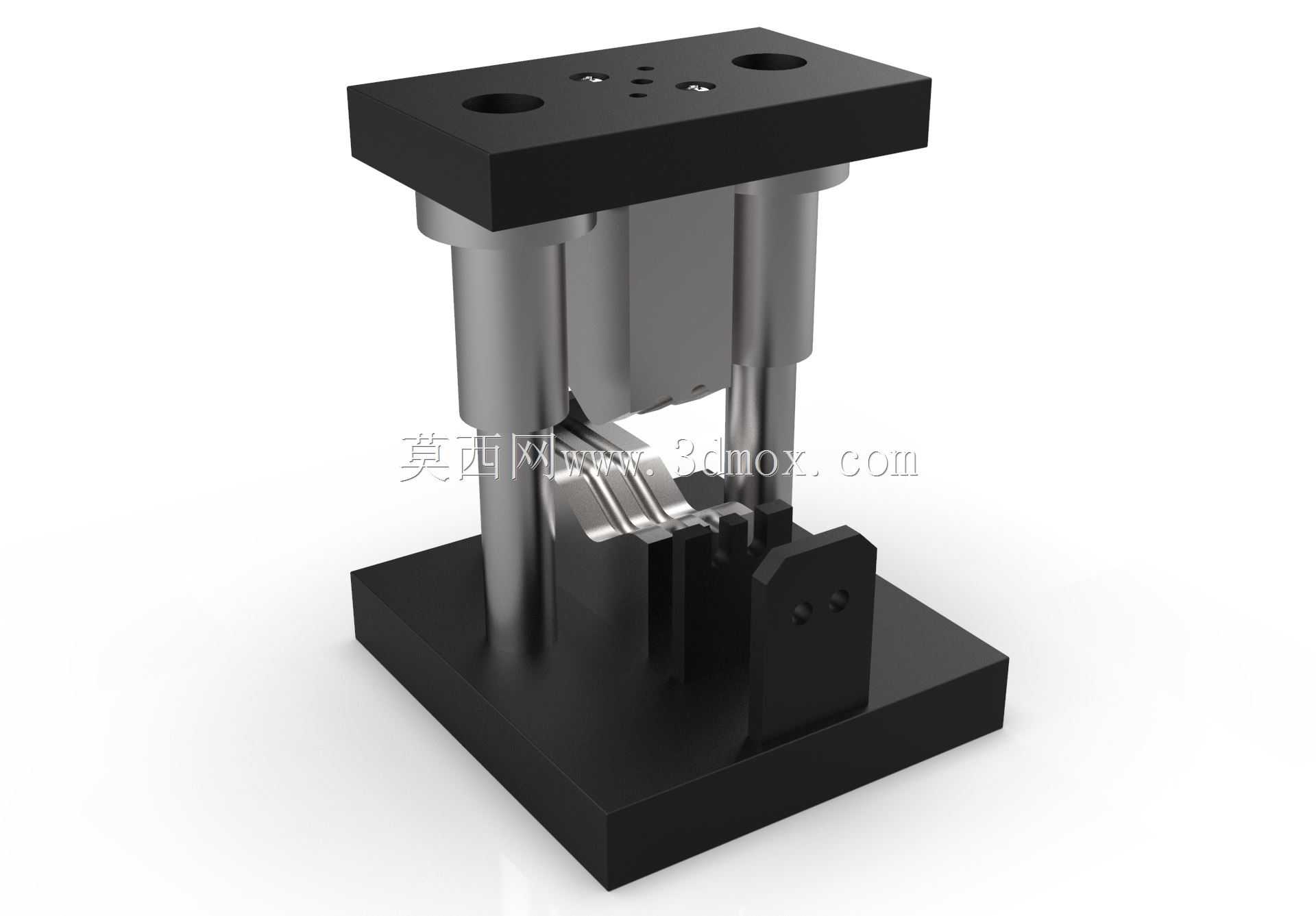

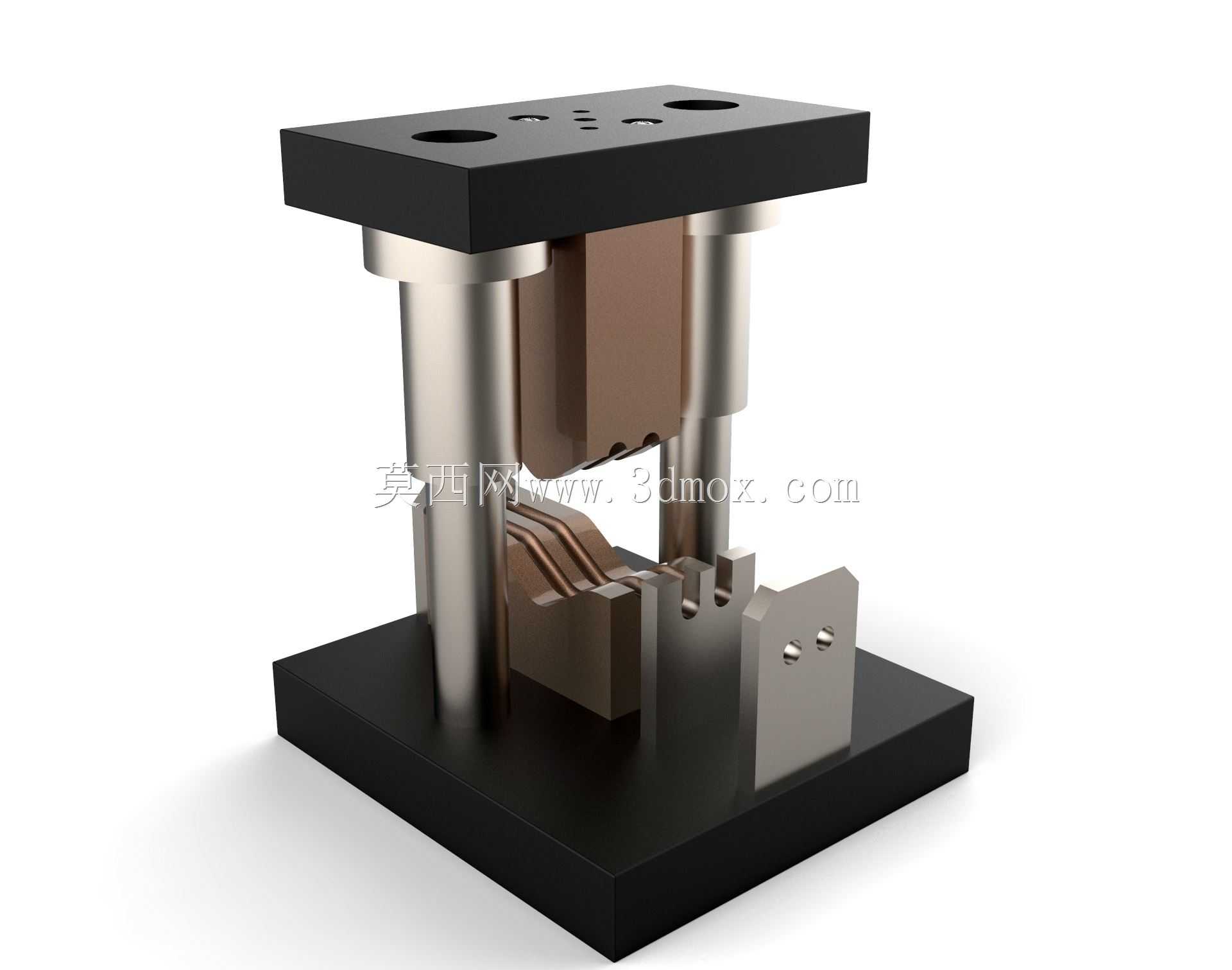

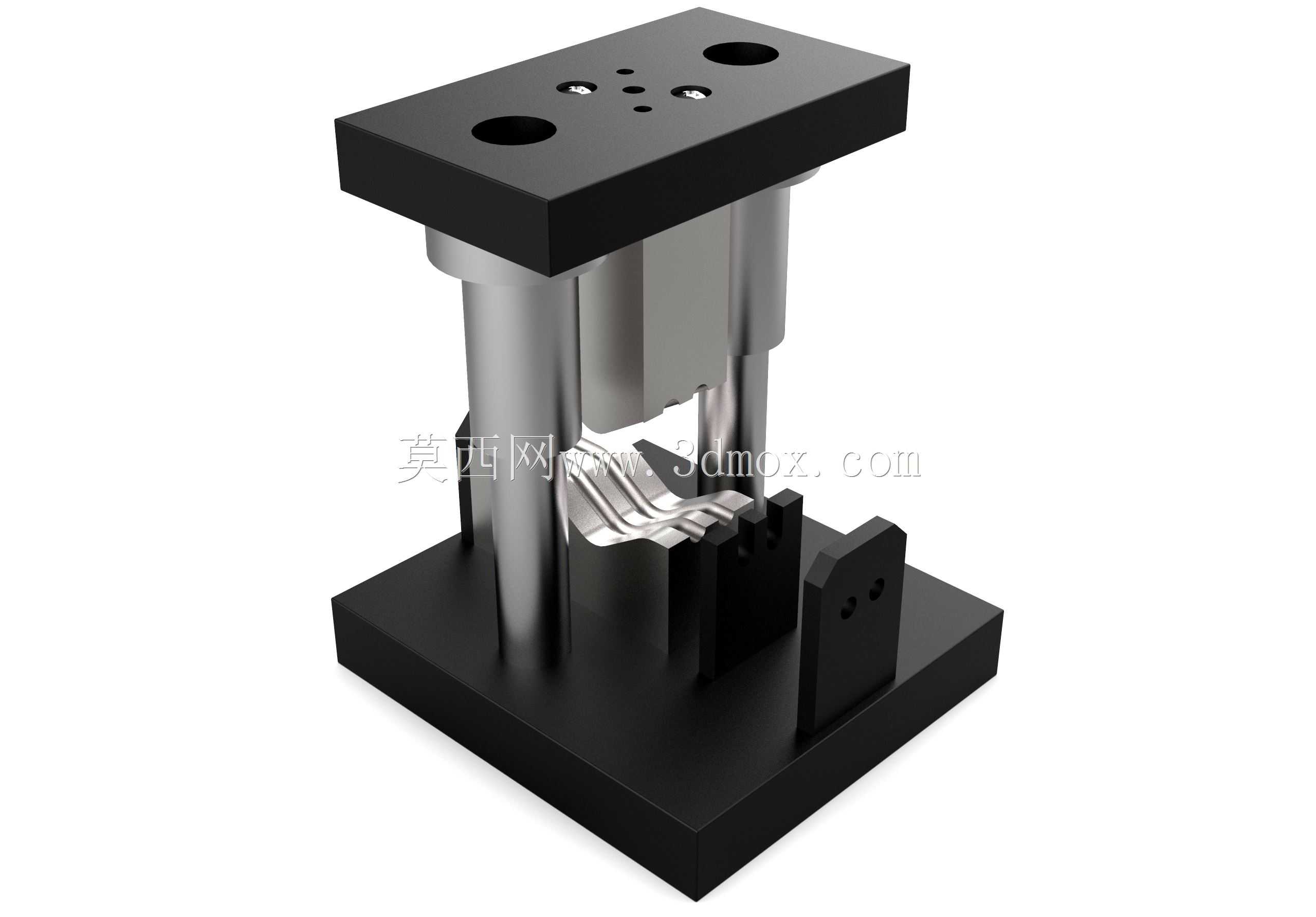

这套弯管成型工装主要应用于阀体配套金属管材的冷弯成型工序，在水暖阀门、流体管路配件的生产车间中，这类工装是衔接管材下料与后续焊接、装配工序的核心工艺装备，能够替代传统手工弯管的低效作业模式，避免管材弯曲过程中出现管壁起皱、截面椭圆度超差、弯曲半径不一致等常见质量问题。从结构设计逻辑来看，整套工装采用上下模架的导柱导向结构，上下模座均采用加厚钢板加工而成，四根对称布置的导柱配合导套实现合模过程的精准导向，合模时的导向间隙控制在0.02mm以内，能够有效避免合模错位导致的管材压伤、弯曲角度偏差问题。工装的上模部分集成了弯曲成型的凸模组件，对应不同管径的弯曲型腔做了抛光处理，表面粗糙度达到Ra0.8，减少管材弯曲过程中的滑动摩擦阻力，避免管材表面出现拉伤划痕；下模部分设置了管材定位挡块与成型凹模，定位挡块的位置可根据管材的下料长度做微调，适配不同长度规格的阀体连接管弯制需求，凹模的型腔弧度与凸模完全匹配，合模时能够从管材两侧均匀施加成型压力，保证弯曲段的管壁受力均匀，不会出现局部壁厚减薄超标的问题。在安装边界方面，这套工装的上下模座均预留了标准的压力机安装槽与螺栓过孔，可直接适配车间通用的开式可倾压力机的工作台面与滑块安装尺寸，不需要额外做安装转接板，模架闭合高度、开模行程都匹配常规10吨到25吨小型压力机的参数范围，安装时只需要将上模座固定在压力机滑块端面，下模座通过T型螺栓固定在压力机工作台上，调整好合模间隙即可投入生产，不需要复杂的调试过程。实际生产过程中，操作工人只需要将裁切好的金属管坯按照定位标识放入下模的定位槽内，触发压力机下行开关，上模随滑块下行完成管材的压弯成型，保压1到2秒后滑块回程，即可取出成型完成的弯管工件，单件作业时间可控制在5秒以内，相比手工弯管的作业效率提升6倍以上，同时成型后的管材弯曲角度一致性能够控制在±0.5°范围内，弯曲段的椭圆度不超过3%，完全满足阀体类流体配件的管路装配精度要求。设计过程中还针对管材弯曲过程中的回弹问题做了补偿设计，凸模的弯曲角度比成品需求角度多设置了2°到3°的回弹补偿量，抵消金属管材冷弯成型后的弹性回弹，不需要后续二次校正工序，进一步压缩了单工序的作业周期。
