排气管焊接定位工装夹具结构设计

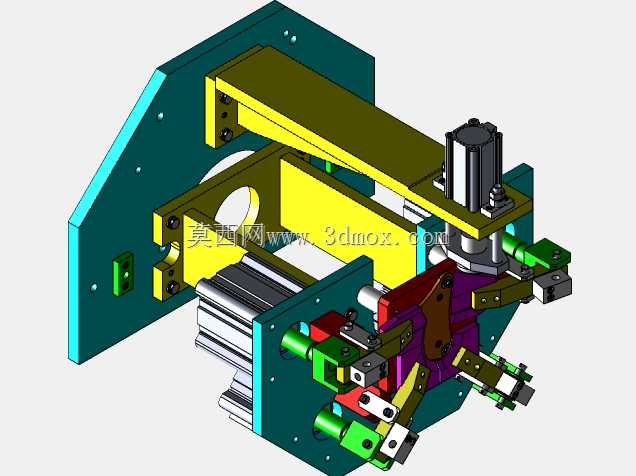

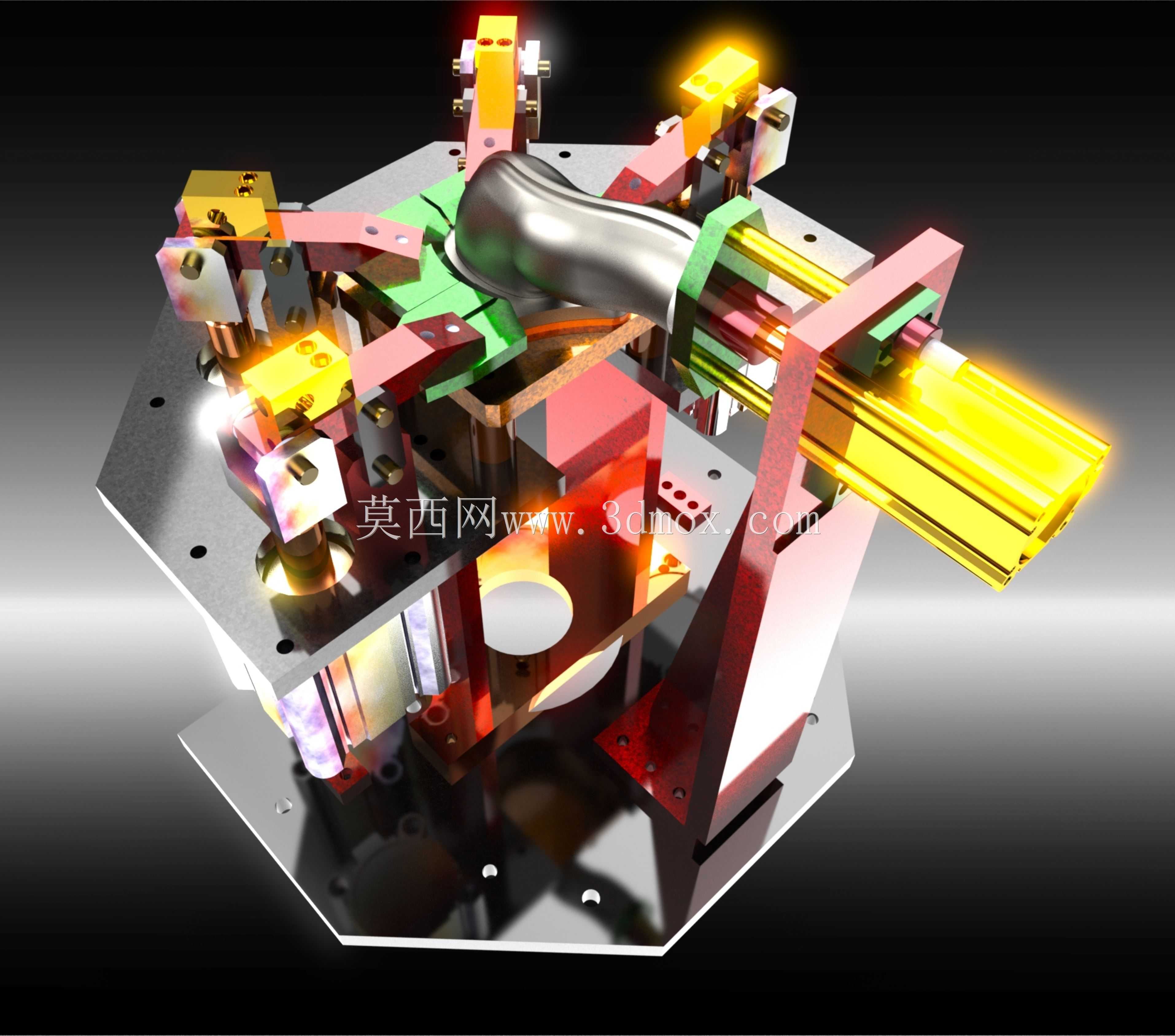

这套工装主要面向汽车排气系统零部件的焊接工序，针对异形弯管类排气管的焊接装夹需求设计，解决传统装夹方式定位偏差大、焊接变形难控制、多工序周转重复定位精度差的现场问题。整套工装采用上下双层板式承载结构，底部安装板预留标准设备接口，可直接适配焊接变位机、人工焊接工位台的安装孔位，安装边界覆盖常规焊接工位的操作空间，不会与焊枪行走路径产生干涉。

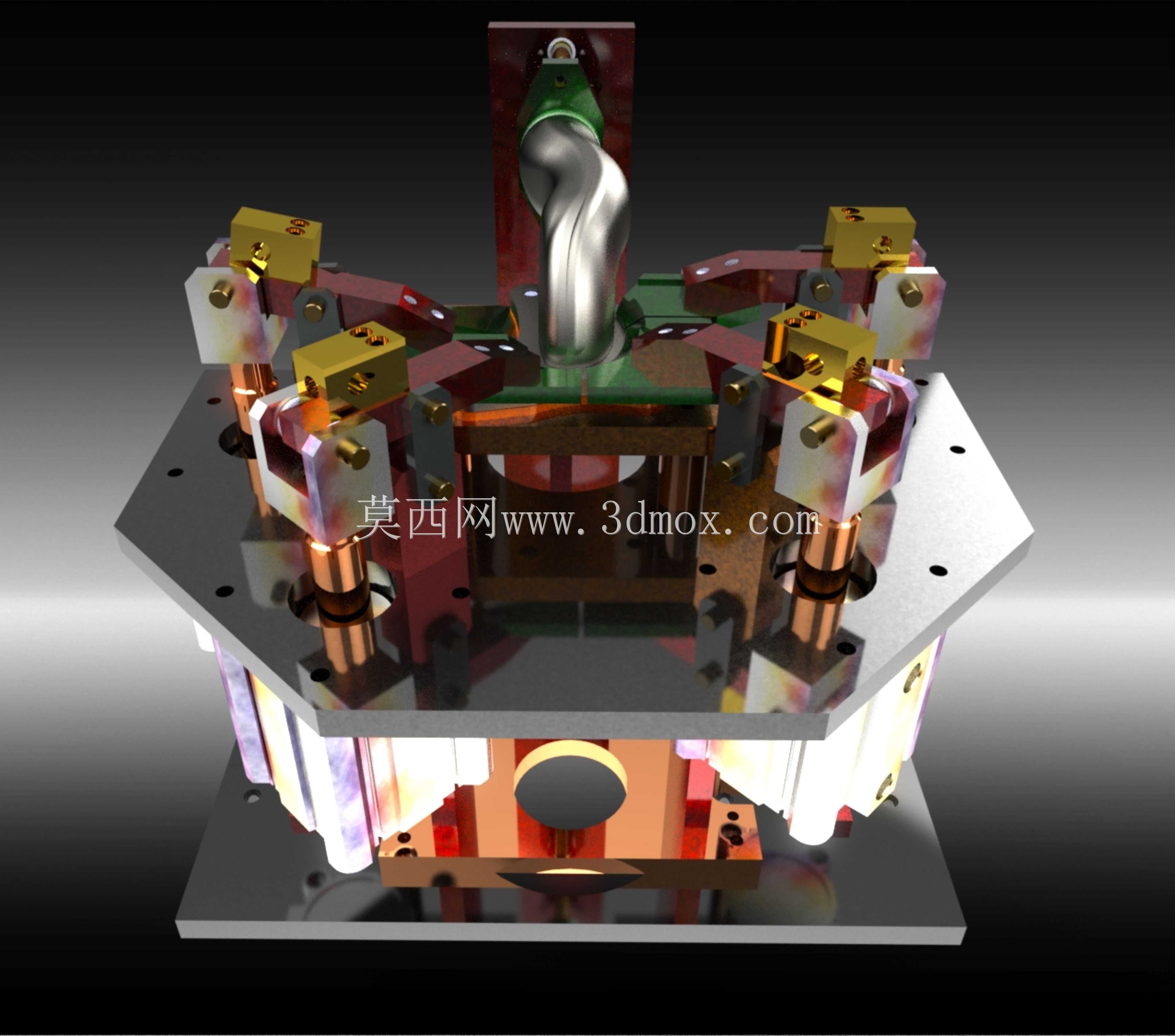

设计阶段优先考虑排气管异形曲面的定位稳定性，针对排气管弯段的不规则轮廓，设置多组仿形定位块，定位块型面完全贴合排气管外壁基准面，限制工件六个自由度，避免焊接过程中工件移位。周向分布的多组夹紧单元采用杠杆式压合结构，压头位置避开焊缝预留区域，每个夹紧点的压合行程独立可调，可适配同系列不同弯角规格的排气管装夹，减少换型调试时间。夹紧单元的导向部位采用耐磨铜套衬套，长期反复开合使用也不会出现定位间隙超差的问题，压头接触工件的位置镶嵌非金属缓冲垫，避免压伤排气管薄壁表面，影响后续表面处理质量。

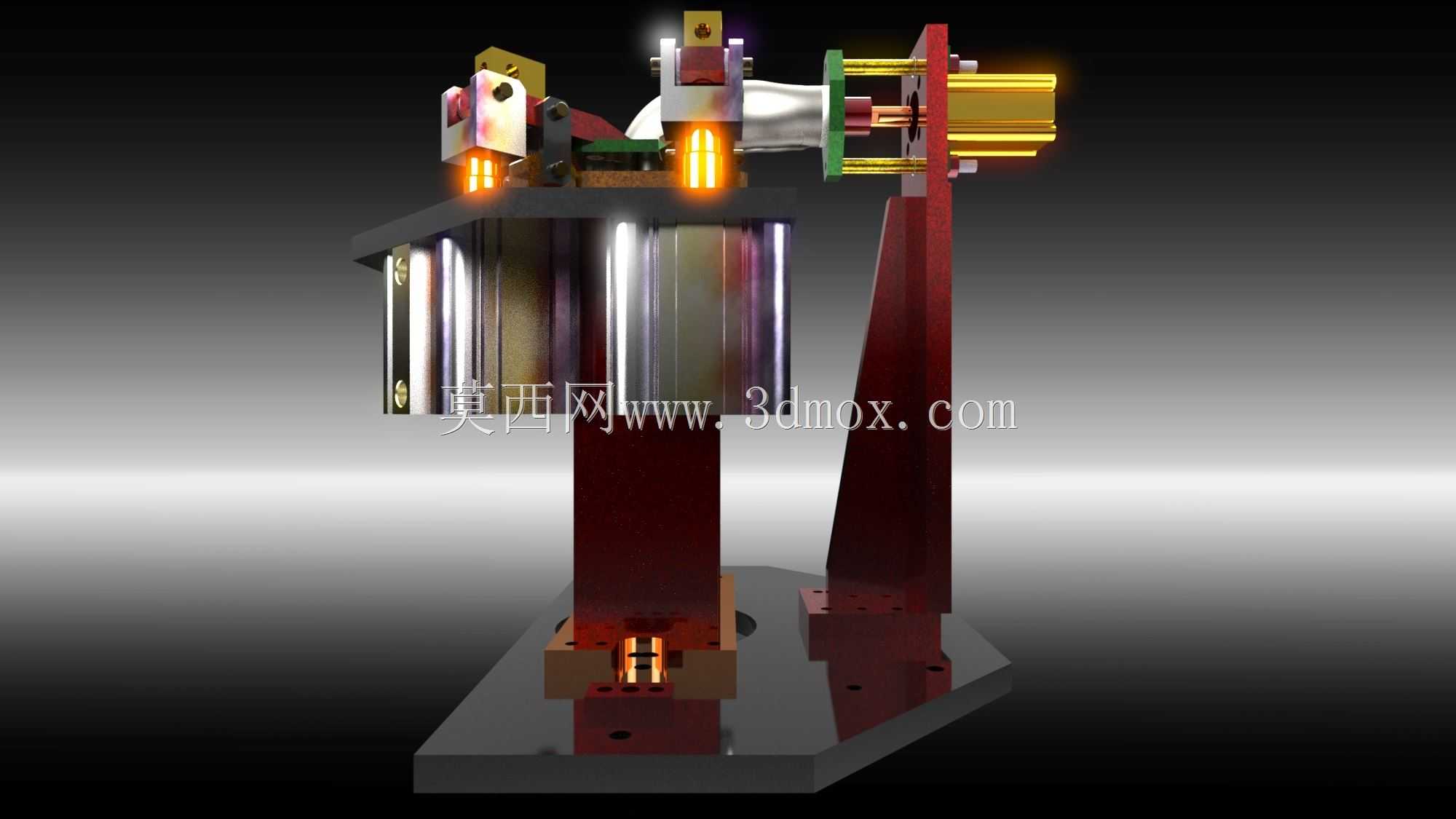

工装中部设置的避让空腔，可容纳排气管焊接过程中的背面成型空间，同时方便焊枪从多角度接近焊缝位置，无论是环缝焊接还是支管搭接焊缝，都能保证焊枪达到最佳作业角度，减少焊接死角。上下层板之间设置的支撑柱采用等高研磨加工，保证上层定位平台的平面度公差控制在0.02mm以内，避免平台变形导致的定位基准偏移。周向布置的夹紧组件模块化设计，单个夹紧单元出现磨损故障时可单独拆卸更换，无需拆解整套工装，降低现场维护成本。

实际生产应用中，这套工装可将排气管单件装夹时间控制在30秒以内，焊接后的工件形位公差满足排气系统装配要求，不需要后续大量校形工序，大幅提升焊接工序的生产效率。工装的操作高度符合人工焊接的作业 ergonomics 要求，操作人员不需要过度俯身或者抬臂即可完成装夹操作，降低长期作业的疲劳强度。所有夹紧单元的操作手柄都设置在工装外侧，操作时手部不会进入焊接作业区域，避免焊渣飞溅烫伤的安全隐患。定位基准统一遵循工序基准重合原则，从上游弯管成型工序到焊接工序，再到后续检测工序，都采用同一套定位基准，减少基准转换带来的累积误差，保证批量生产的工件尺寸一致性。
