十字轴式万向传动连接结构

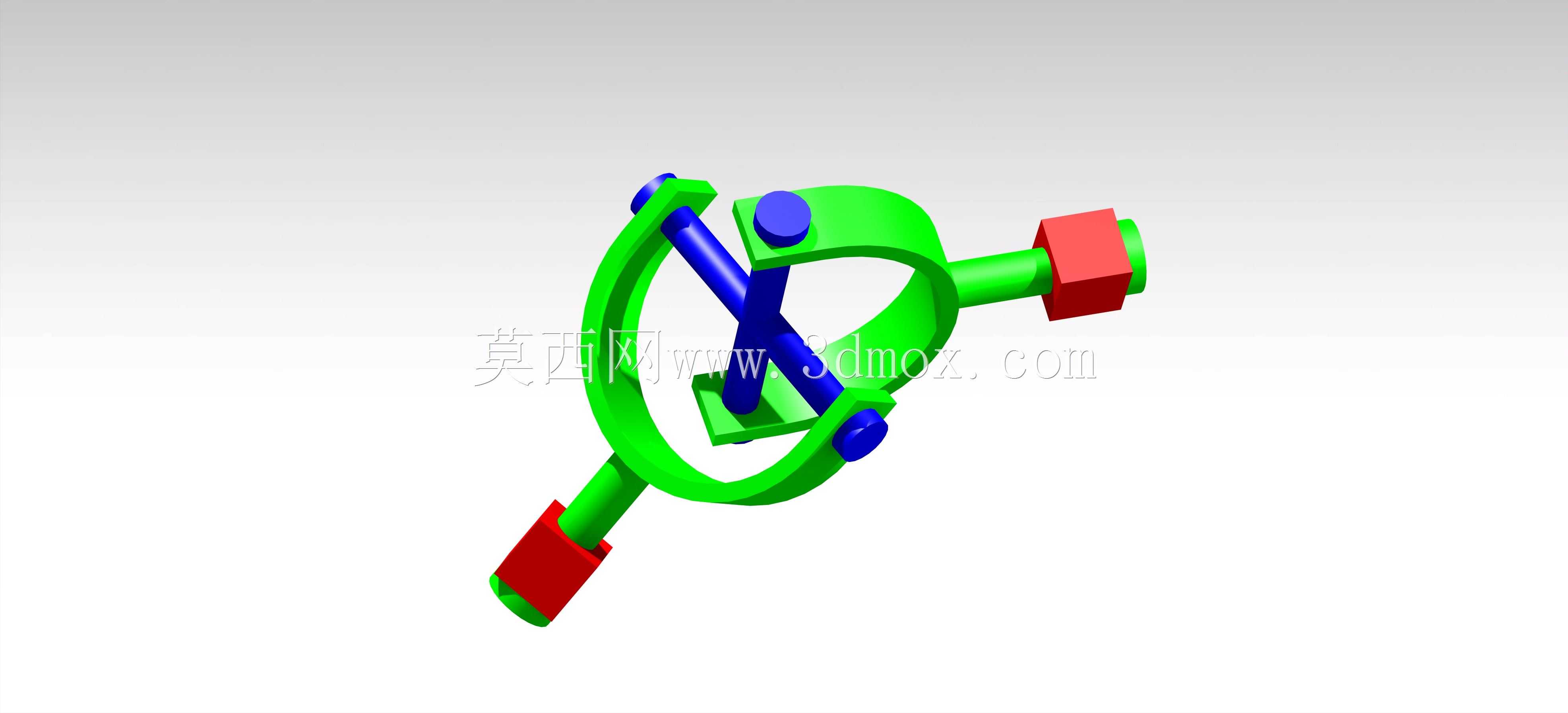

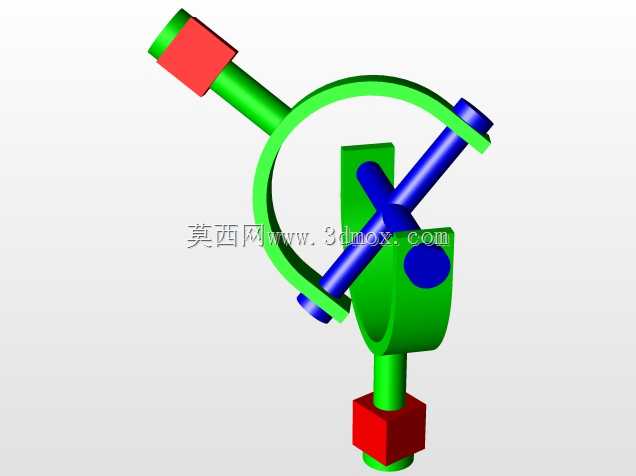

在跨轴线动力传递场景中，这类万向传动结构是解决两轴存在夹角、工作中存在相对位移时动力传输的核心部件，常见于车辆转向传动、机床进给轴联动、工业设备变向传动、农业机械动力输出等场景，能在两轴轴线不共线、存在角度偏差的工况下持续稳定传递扭矩，避免刚性连接带来的轴系憋劲、轴承额外磨损、传动卡滞等问题。从结构设计来看，该万向节采用十字轴作为核心传动中间体，两个叉形接头分别与十字轴的两对轴颈配合，每个配合位置预留了合理的转动间隙，既保证叉体可绕十字轴轴颈灵活摆动，又能控制传动间隙在合理范围，减少正反转切换时的回程空程。设计过程中首先要匹配额定传递扭矩，叉体的截面尺寸、十字轴轴颈直径都要根据目标工况的最大冲击扭矩核算，保证在过载冲击下不会出现叉体断裂、十字轴弯曲变形的失效问题。安装边界上，两个叉形接头的外端分别设计为轴连接结构，可与配套的传动轴、设备输出输入轴通过键连接、过盈配合或者法兰对接的方式固定，单节万向节的最大允许工作夹角通常控制在15°到25°区间，若需要更大的传动偏角，可采用双节万向节串联的布置方式，保证输入输出端的转速同步，避免单节大角度传动带来的转速波动。实际应用中，十字轴与叉体的配合位置需要预留润滑通道，方便定期加注润滑脂降低转动摩擦，配合面的粗糙度、同轴度公差都有严格要求，若同轴度超差会导致传动过程中出现周期性振动，加快配合面的磨损速度。这类万向结构相比刚性联轴器，最突出的优势是不要求连接的两轴严格对中，能补偿设备安装过程中产生的位置误差，也能适应设备运行中因为机架变形、部件位移带来的轴线偏移，在长距离传动轴系、需要变向传动的布局中能大幅降低安装调试的精度要求，提升整套传动系统的运行可靠性。在传动效率方面，合理设计配合间隙的万向节传动效率可达98%以上，日常维护仅需定期检查配合面磨损情况、补充润滑脂即可，不需要复杂的维保操作，在各类需要变角度传递扭矩的机械结构中应用十分广泛。
