石材加工用大理石切割打磨联动机构

该机构主要应用于建筑装饰石材加工车间的大理石板材粗加工工序，可完成定长切割与表面初磨的连续作业，适配中小规格大理石条板、台面板的前期加工需求，替代传统单工序分体设备的重复上下料操作，减少工件转运过程中的磕碰损伤。整套机构采用卧式机架布局，底部安装面预留了与车间通用加工工作台的螺栓连接孔位，安装边界控制在长1200mm、宽600mm、高750mm范围内，无需额外浇筑设备基础，可直接固定在现有型材工作台上投入使用，适配多数中小型石材加工坊的场地条件。

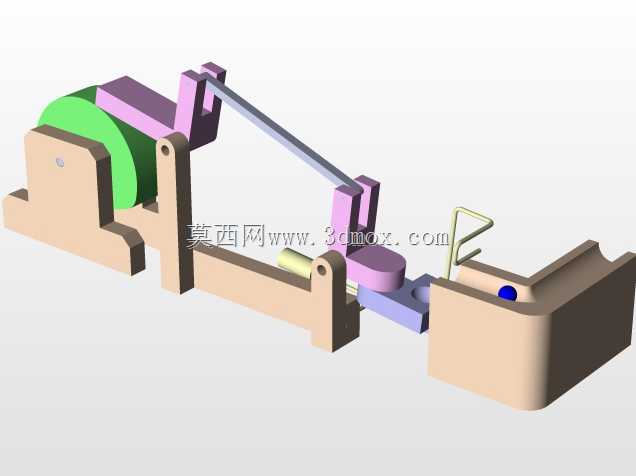

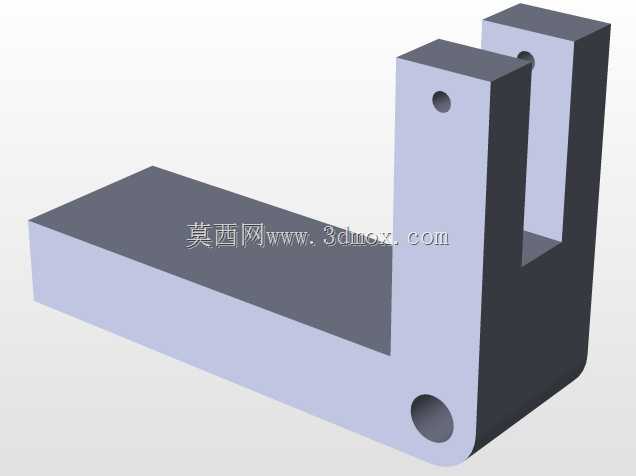

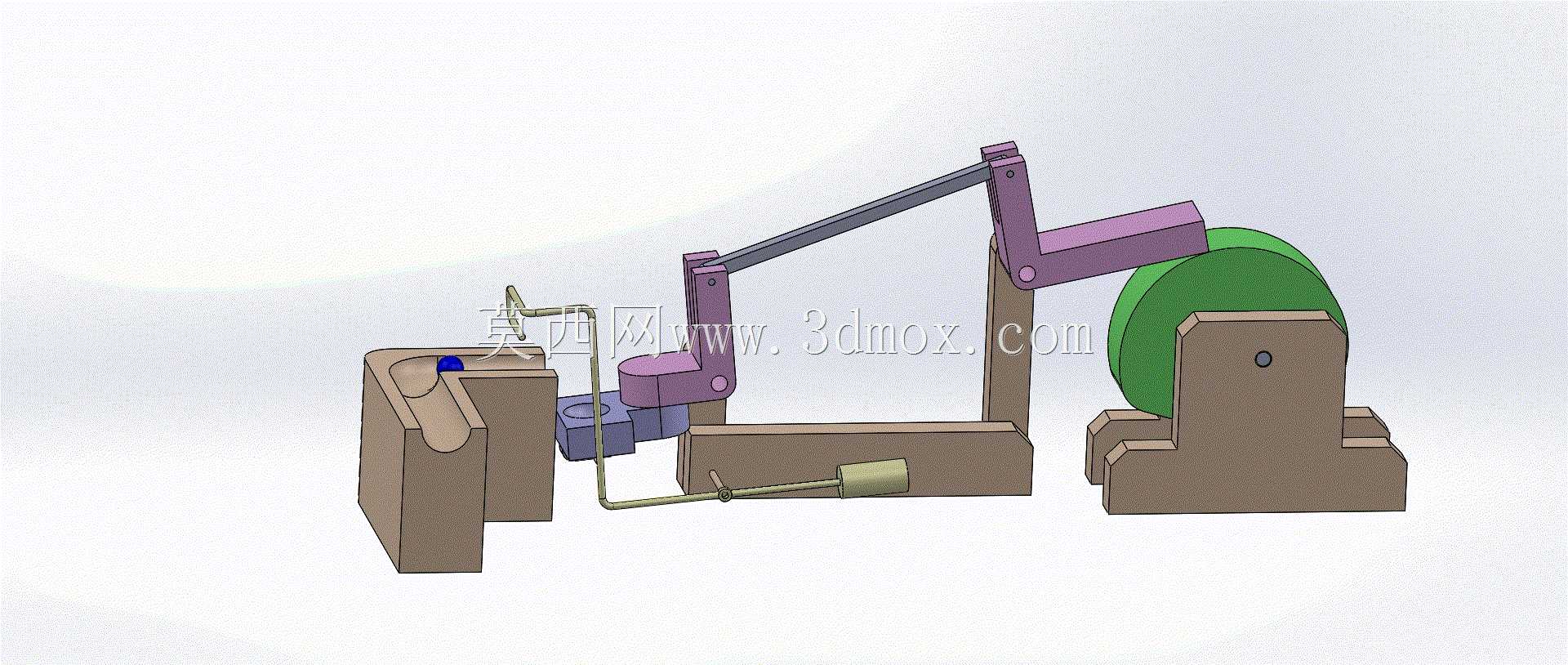

设计过程中优先考虑石材加工的高粉尘工况，所有铰接转动副均采用外置防尘套结构，避免石粉进入铰接缝隙造成卡滞，传动连杆采用等强度变截面设计，在保证往复运动刚度的前提下降低运动惯量，减少驱动端的负载波动。机构左侧设置工件定位工装，可快速适配不同厚度的大理石板材装夹，定位块采用硬质合金镶嵌结构，长期受石材摩擦也不会出现定位尺寸偏移；中部的多组连杆组件将驱动轮的圆周运动转化为切割头与磨头的复合往复动作，切割进给行程与磨头的下压行程通过连杆长度参数匹配，无需额外设置独立的进给驱动单元，简化了整机的控制逻辑。右侧的砂轮组件兼顾切割与打磨功能，可根据加工工序快速更换锯片或磨轮，切换过程无需调整整体机构的安装位置，仅需松开砂轮锁紧螺母即可完成配件更换。

整套机构的运动轨迹经过反复校核，切割过程中进给速度保持匀速，避免崩边问题出现，打磨行程覆盖板材整个加工面，无加工死角；各运动部件之间预留了足够的安全间隙，作业过程中不会出现部件干涉，同时机架底部设置了排屑缺口，加工产生的石粉与废水可直接从缺口排入车间收集槽，不会在机构底部堆积造成清洁负担。
