压铸件钻孔加工专用工装夹具结构设计

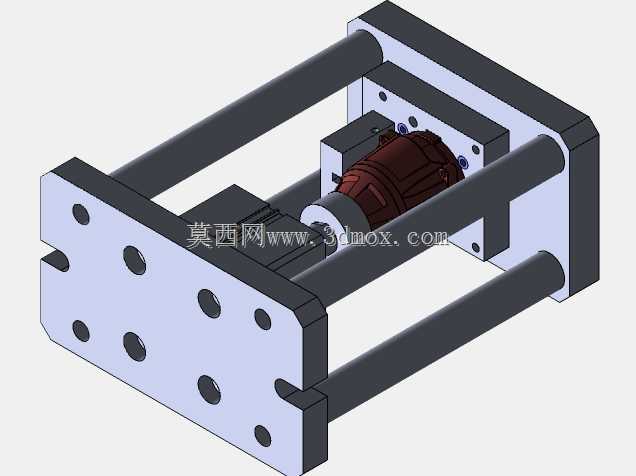

在压铸件批量机加工环节，钻孔工序的定位精度与装夹效率直接决定了零件孔位公差、加工节拍以及后续装配适配性，这套针对压铸件钻孔工序设计的工装，完全围绕压铸件毛坯成型后的外形公差特性做适配，解决了常规通用夹具装夹异形压铸件时找正慢、夹持易变形、钻孔偏斜的常见问题。整套工装采用双板式支撑结构，四根高精度导柱作为前后安装板的连接支撑，既保证了整体框架的结构刚性，也为中间的夹紧滑动模块提供了精准的运动导向，避免夹紧过程中出现偏载导致的压铸件定位偏移。前端安装板预留了多组阵列布置的安装孔位，可直接固定在钻床工作台或者加工中心台面上，安装孔的孔距适配常见机床的T型槽间距，不需要额外制作过渡连接板就能完成设备固定，减少现场安装调试的工作量。中间的定位模块完全贴合对应压铸件的外形轮廓做仿形设计，装夹时压铸件毛坯可以直接落入定位槽内，不需要反复找正就能保证待钻孔位与钻头进给方向完全同轴，定位块采用可拆卸式设计，后续如果更换同系列不同规格的压铸件，只需要更换对应的定位镶块，不需要重新制作整套工装，大幅降低了多品种小批量生产的工装投入成本。夹紧组件采用直线驱动结构，驱动端直接作用在压铸件的非加工面上，夹紧力的作用点经过受力验算，避开压铸件的薄壁易变形区域，保证装夹稳固的同时不会让压铸件产生夹持变形，避免钻孔后出现孔位椭圆、孔壁倾斜的质量问题。整套工装的外形边界紧凑，不会超出常规台式钻床的工作台安装范围，各运动部件之间预留了足够的排屑空间，钻孔产生的金属切屑可以直接从工装间隙落下，不会堆积在定位面内影响后续零件的装夹定位精度。日常维护时只需要定期给导柱加注润滑脂，检查定位块的磨损情况即可，不需要复杂的拆解保养，适配车间一线批量加工的使用场景，能够有效降低操作人员的装夹劳动强度，稳定保证压铸件钻孔工序的加工一致性。
