杠杆压紧式气动夹紧气缸结构设计

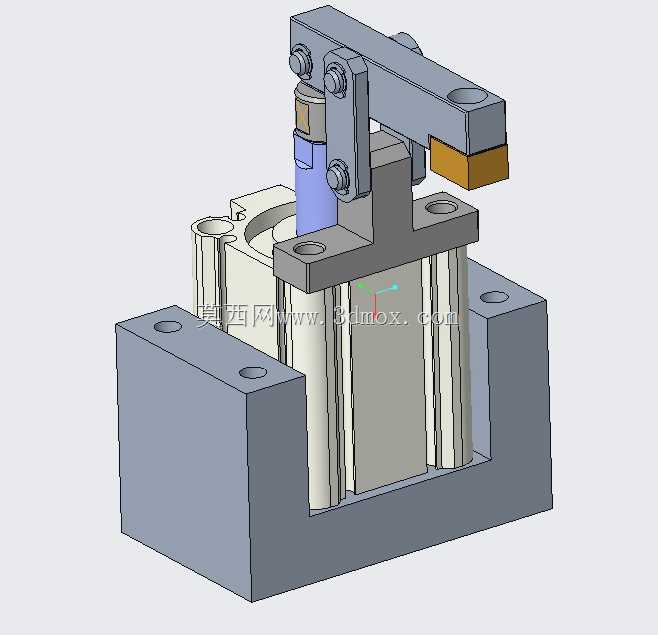

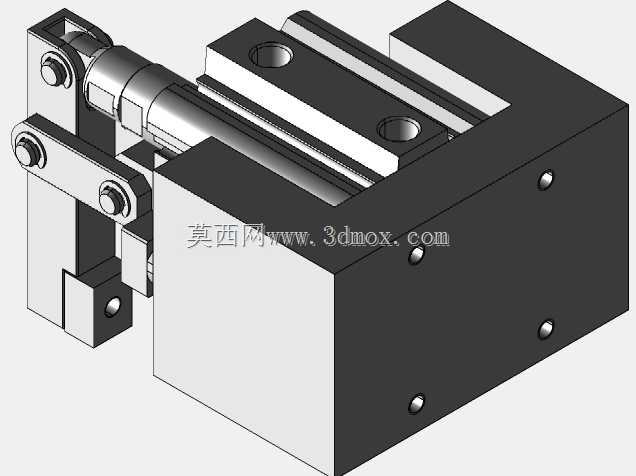

这款杠杆式气动压紧气缸，是工装夹具领域里非常常用的气动执行部件，在汽车零部件焊接工装、电子产品装配治具、机加工定位夹具、自动化生产线工位固定环节都有大量应用，核心作用是在工序作业时对工件施加稳定的垂直压紧力，避免工件在加工、装配、检测过程中出现位移、翘曲，保障工序精度。从结构设计逻辑来看，它没有采用普通气缸直压的出力方式，而是通过杠杆压臂的结构放大气缸输出推力，在相同缸径下能获得更大的压紧力，同时压臂的摆动式开合轨迹，能给工件上下料留出足够的操作空间，不会像直压结构那样在取放工件时出现结构干涉。整体结构分为三个核心部分：底部的安装基座、中间的标准薄型气缸缸体、上部的杠杆压臂组件。安装基座采用带安装孔的围框式结构，四个角预留的通孔可以直接通过内六角螺栓固定在工装台板或者设备机架上，安装边界规整，不需要额外设计转接安装板，适配绝大多数标准工装的安装孔位布局；缸体部分采用薄型气缸的结构设计，轴向尺寸紧凑，不会过多占用工位的垂直空间，对于安装空间受限的紧凑化工位适配性很好。上部的杠杆压臂通过铰接支座与缸体顶部连接，气缸活塞杆伸出时推动压臂绕铰接轴转动，压臂前端的压头接触工件完成压紧动作，活塞杆缩回时带动压臂抬起，完成松开工件的动作；压头部分采用可拆卸的硬质耐磨材质，长期使用出现磨损后可以单独更换，不需要更换整个压臂组件，降低后期维护成本。设计过程中需要重点关注铰接点的位置布局，既要保证压紧状态下压臂的力臂比能输出足够的压紧力，也要保证压臂抬起时的开口高度能满足工件取放的空间需求，同时要校核压紧状态下的自锁角度，避免气源压力出现波动时压臂意外抬起引发安全问题。气路接口设置在缸体侧面，不会和上部的压臂运动轨迹产生干涉，接通气源后动作响应速度快，相比手动压紧结构能大幅降低操作人员的劳动强度，相比液压压紧结构不需要配套液压站，整体更清洁，不会出现油污污染工件的问题，非常适合电子、食品包装、汽车零部件等对作业环境清洁度有要求的生产场景。在实际选型应用时，需要结合工件需要的压紧力、工位安装空间、压臂需要的开口高度来确认缸径规格和压臂长度，安装时要保证压头压紧工件时的接触面贴合平整，避免局部应力过大压伤工件表面，同时要定期给铰接位置加注润滑脂，减少转动副的磨损，延长部件的使用寿命。
