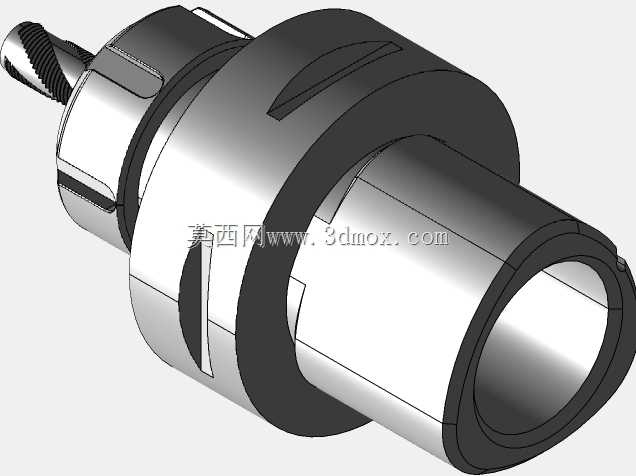

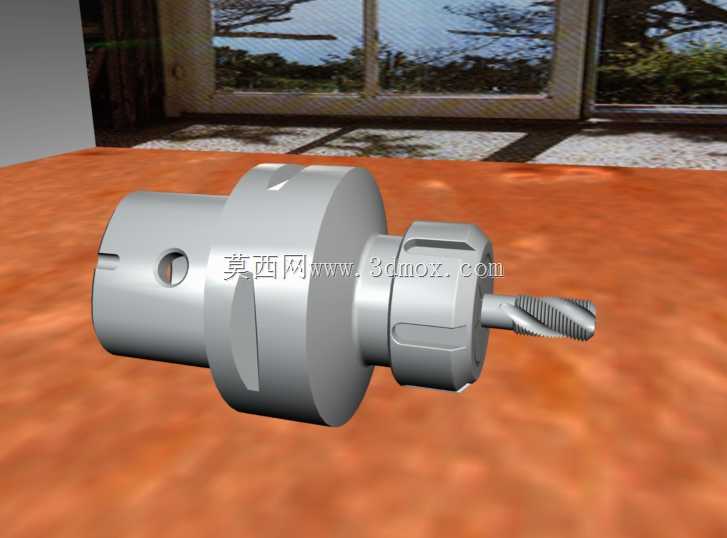

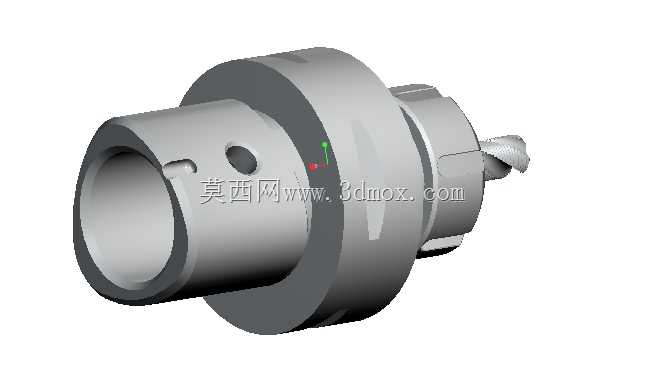

集成M8丝锥的Capto机加工刀柄结构

这款集成M8丝锥的Capto连接支架，是数控加工工序中攻丝工位的核心配套工装，主要适配搭载Capto主轴接口的各类数控车床、加工中心以及车铣复合设备，在批量零件的内螺纹加工场景中承担刀具夹持、扭矩传递与同轴度定位的核心作用。从实际加工场景来看，这类带集成丝锥的Capto支架多用于汽车零部件、液压阀块、通用五金件的批量攻丝工序，相比传统ER刀柄搭配丝锥夹头的组合，Capto接口的多边形过定位结构能在高速攻丝、反复正反转切换的工况下保持更高的连接刚性，减少丝锥偏摆带来的螺纹烂牙、丝锥折断问题。从结构设计逻辑上，主体采用阶梯轴式布局，靠近机床侧的Capto连接段严格遵循标准接口的轮廓尺寸，保证与主轴端面的贴合精度，连接段上的锁紧孔、定位缺口完全匹配标准Capto锁紧机构的行程范围，安装时无需额外调整适配，能直接卡入主轴锁紧单元完成快换。中间的法兰凸台作为安装定位边界，其端面与主轴端面完全贴合后，可实现轴向尺寸的零位定位，无需每次换刀后重新对刀设定攻丝深度，能有效缩短批量加工的换刀准备时间。前端的丝锥夹持段采用内置弹性定心结构，针对M8丝锥的方尾尺寸做了适配卡槽，攻丝过程中既能传递额定攻丝扭矩，又能在丝锥接触孔底时提供微量的轴向浮动补偿，避免刚性攻丝过程中因进给与螺距不匹配导致的丝锥崩齿。整个支架的外形轮廓做了圆角过渡处理，避免高速旋转过程中的应力集中，同时外圆表面的粗糙度控制在适合切削液冲刷的区间，加工过程中切削液能顺着外圆斜面直接冲到丝锥切削刃位置，及时带走攻丝产生的切屑，降低切削区域温度。从安装边界来看，支架整体的最大回转直径适配常规机床的刀库空间，不会出现换刀过程中与相邻刀具、机床防护门发生干涉的问题，轴向总长度经过优化，在保证夹持刚性的前提下尽可能缩短悬伸量，提升攻丝过程的整体抗震性，在加工45号钢、铝合金等常见材质的M8内螺纹时，能稳定保持螺纹精度达到6H级要求，同时延长丝锥的使用寿命。
