45度角缸钻孔专用夹具钻模结构设计

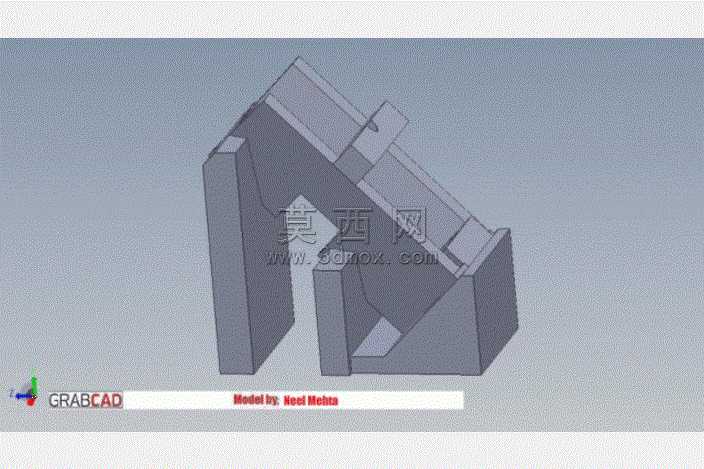

本款钻模是针对45度角缸工件钻孔工序开发的专用工装，整体采用三维参数化建模完成全结构设计，建模过程中严格遵循机械加工工装的设计规范，对每一处配合尺寸、定位基准都做了精准的参数约束，确保模型可直接对接后续的加工生产环节。模型渲染阶段采用哑光金属材质模拟工装实际加工后的钢材表面质感，通过柔和的环境光打光清晰呈现各部件的装配关系与结构轮廓，没有添加冗余的装饰性元素，完全服务于结构展示的需求。从结构设计来看，该钻模采用斜向定位基座作为核心支撑，基座的倾斜角度严格匹配45度角缸的工件姿态，确保工件装夹后待钻孔的轴线完全垂直于钻床的进给方向，避免钻孔出现偏斜。定位结构设置了与工件外形贴合的仿形支撑面，能够快速完成工件的初定位，减少装夹找正的辅助时间；夹紧机构采用侧向压紧的结构形式，压紧点选择在工件刚性较好的部位，既保证装夹的牢固性，避免钻孔过程中工件出现位移，又不会压伤工件表面。设计思路上围绕钻孔工序的精度要求与操作便捷性展开，首先通过基准重合原则确定定位方案，将工件的设计基准作为工装的定位基准，消除基准不重合误差；其次优化了排屑空间，在钻套对应位置预留了足够的切屑排出通道，避免切屑堆积影响钻孔精度与刀具寿命；同时兼顾了工装的通用性拓展可能，核心定位部件采用可更换设计，后续针对同系列不同尺寸的角缸工件，仅需更换定位块即可适配，降低了工装的整体制造成本。整个模型的装配逻辑完全符合实际工装的装配流程，各部件之间没有干涉，运动部件的行程预留合理，能够直观展示钻模装夹工件、引导钻头完成45度方向钻孔的完整工作逻辑，可为同类斜孔加工工装的设计提供清晰的参考。
