移动式剪式升降物料转载输送设备

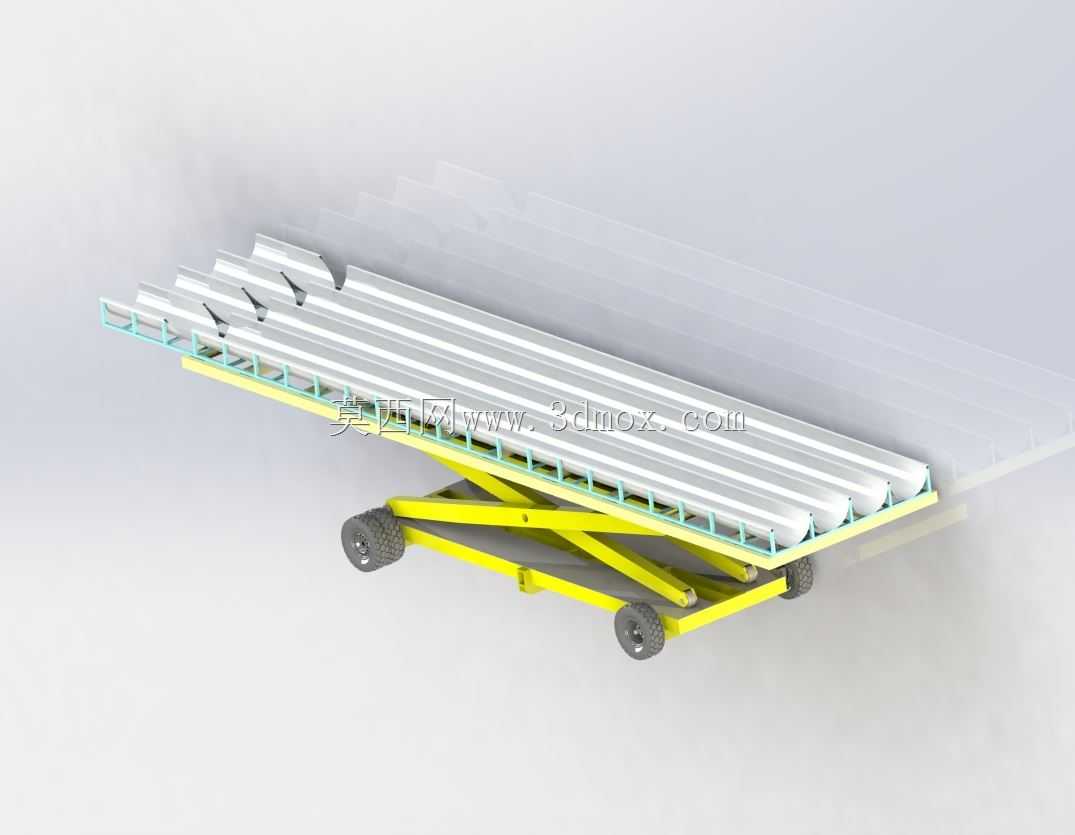

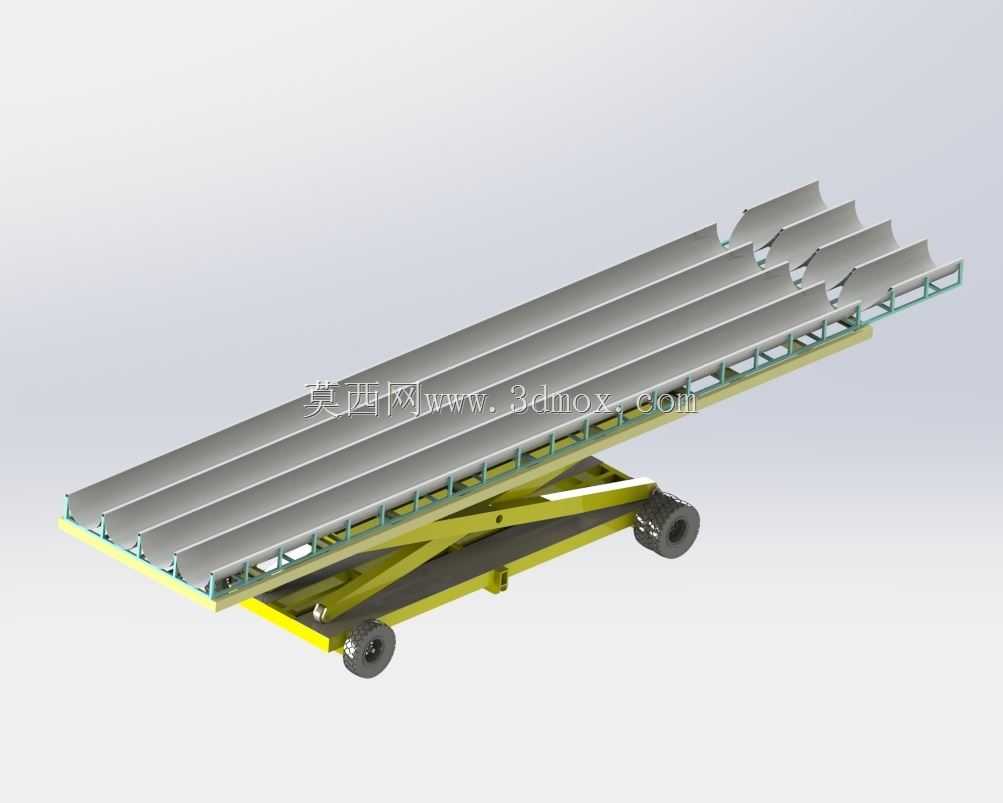

这款剪式升降输送设备的设计初衷，是解决车间内不同高度工位、不同装卸面之间的散料与件货转运痛点，常见于矿山筛分后物料转接、仓储出货口高度适配、生产线跨工位物料转序场景，尤其适合作业点位不固定、需要频繁调整输送高度与对接位置的现场工况。设备底部配置了四个带刹车的重载脚轮，单轮额定承载覆盖整机满载工况下的载荷冗余，作业时踩下刹车即可锁定设备位置，避免输送过程中出现滑移偏移，转场时收起刹车即可通过人工推行完成工位切换，无需额外吊装辅助，适配厂区内硬化平整地面的移动需求。核心升降结构采用剪叉式液压驱动方案，剪叉臂选用矩形型钢焊接成型，铰接点配置耐磨衬套，降低长期往复升降过程中的铰接磨损，延长设备维护周期；液压驱动单元内置在剪叉结构底部的机架空腔内，布局紧凑不会额外占用输送面下方的操作空间，升降行程覆盖常规0.4米到1.6米的高度差范围，可对接的装卸面高度适配绝大多数厂区内的固定输送线、货运车辆货台、生产设备进料口的高度要求。上部输送承载面采用多道平行的槽型承载板拼接结构，板件边缘做折弯强化处理，下方间隔布置横向支撑梁，避免长距离输送过程中板面出现下挠变形；承载面两侧设置低矮的挡边结构，可防止输送过程中颗粒状、小块状物料从侧边洒落，同时不会阻碍大件成件货物的装卸作业。整机的安装边界需要预留足够的移动与升降空间，设备处于最低位时整体高度不超过0.5米，最高位时输送面水平投影尺寸与最低位保持一致，不会出现额外的外伸结构干涉周边设备；输送面的宽度适配常规人工码放、小型机械辅助上料的作业宽度，长度方向可覆盖单次3到5件标准周转箱的承载量，输送作业时可根据对接设备的位置微调设备摆放角度，无需额外加装过渡接驳板即可完成物料平顺转接。设计过程中对剪叉臂的受力做了针对性优化，在升降至中位时剪叉结构的受力最恶劣，对应位置的臂板做了局部加厚处理，铰接销轴选用调质处理的合金结构钢，避免长期交变载荷下出现销轴变形、臂架开裂的问题；底部机架采用框架式焊接结构，整体重量平衡兼顾移动灵活性与作业稳定性，不会因为上部载荷偏载出现设备倾翻风险，液压系统配置了过载溢流保护，当载荷超过额定承载上限时会自动卸压，避免结构过载损坏。
