长距重载辊道输送线结构设计方案

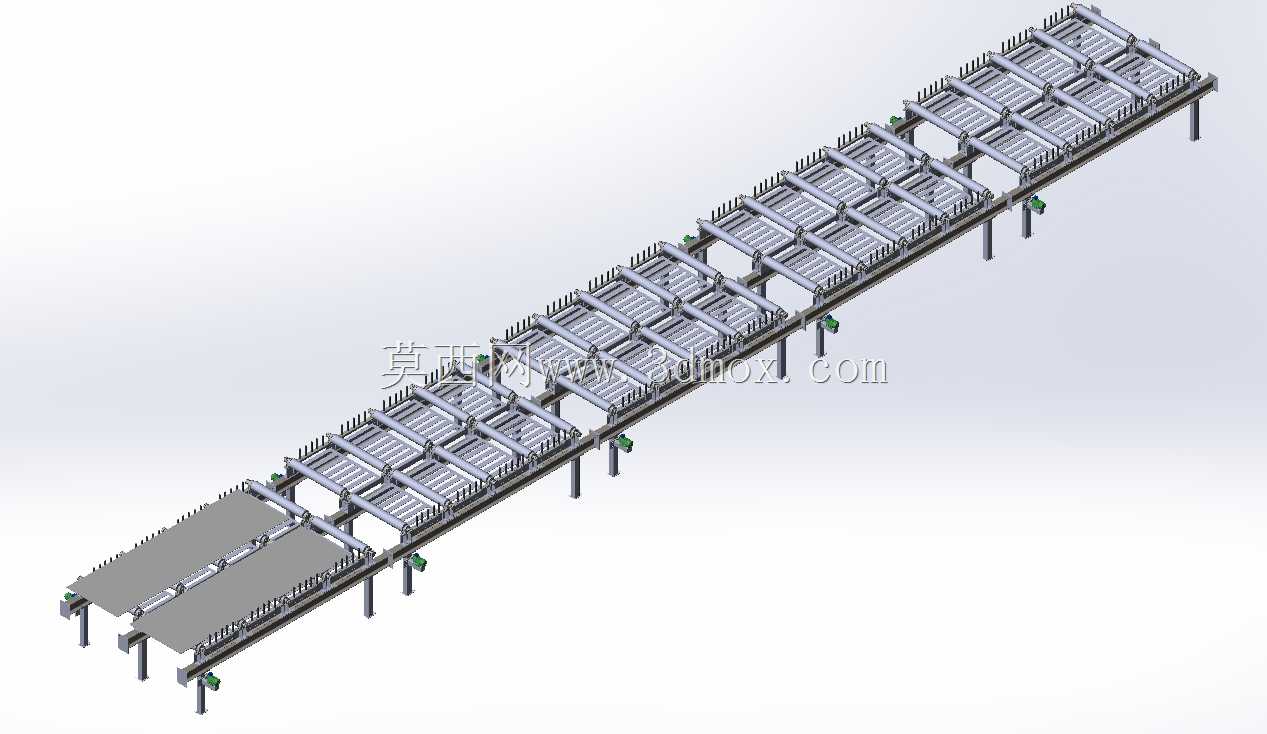

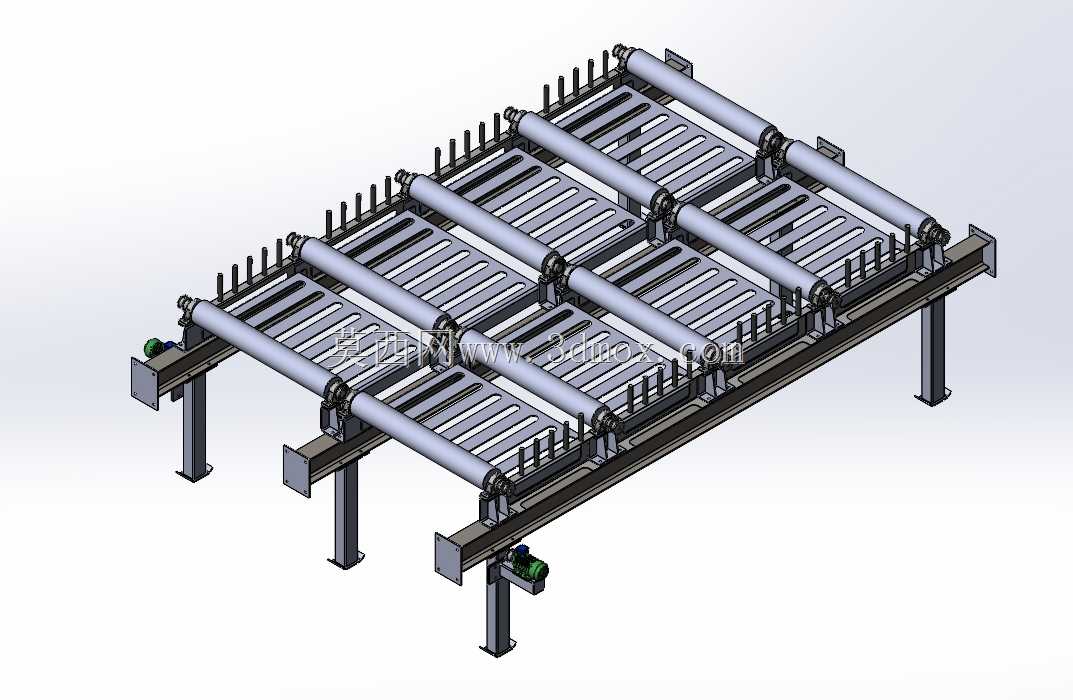

这套辊道输送结构主要面向车间内长距离规整物料的连续转运场景，常见于板材加工、型材预处理、重型工件工序间流转的生产布局中，可衔接切割、码垛、表面处理等多工位的物料传递需求，替代传统人工转运或叉车短驳的低效模式，适配规整平面类、长条形重载工件的平稳输送。从结构设计逻辑来看，整体采用分段式模块化机架布局，单段机架采用标准型钢焊接成型，支腿配置可调高度的脚座结构，可适配车间地面存在的小幅高度差，安装时无需对地面做大规模预处理，多段机架通过端部连接法兰拼接，可根据车间实际产线长度灵活增减段数，适配不同的场地边界约束。辊组排布采用密辊设计，相邻辊筒的间距根据常见输送工件的最小支撑长度设定，避免小尺寸工件在输送过程中出现卡滞、倾斜掉落的问题，每段辊组的端部配置链轮传动结构，通过侧边的传动链将动力传递至每根辊筒，保证所有辊筒线速度一致，避免工件在输送过程中出现偏斜、打滑的情况。驱动单元采用分散式布置，每隔数段机架配置一套减速驱动组件，降低单条传动链的负载，减少长距离传动带来的动力损耗与链条抖动问题，驱动组件安装在机架侧边的预留安装位，维护时可单独拆卸，无需拆解整段输送线结构。机架侧边设置有导向挡边结构，挡边与辊面的高度差经过适配，可对输送过程中的工件进行侧向限位，避免工件偏移出输送面，挡边采用可拆卸式安装，可根据输送工件的实际宽度调整挡边间距，适配不同规格的物料输送需求。整体结构的安装边界预留了足够的维护空间，机架底部与地面的净空高度满足日常清洁、底部管线布设的要求，传动侧预留的操作空间可满足日常张紧链条、更换辊筒的维护操作，无需额外拆除周边附属结构。在承载设计上，单段机架的辊筒轴径、机架型材壁厚均按照重载工况选型，可满足单平米数吨载荷的输送需求，辊筒表面采用光滑金属面设计，不会对工件底面造成划伤，适配金属板材、预制构件等表面质量要求较高的工件输送。
