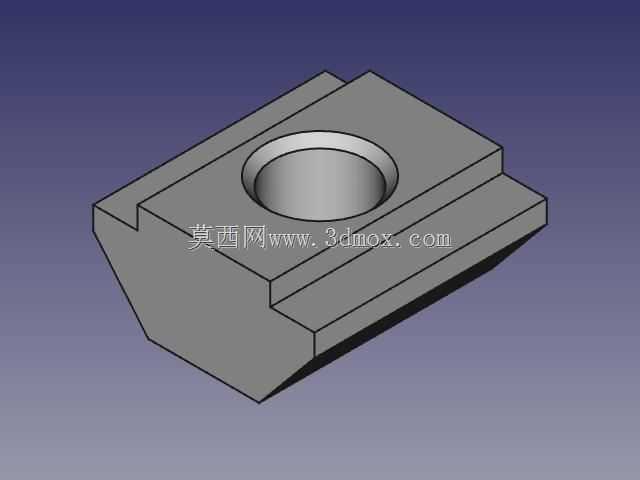

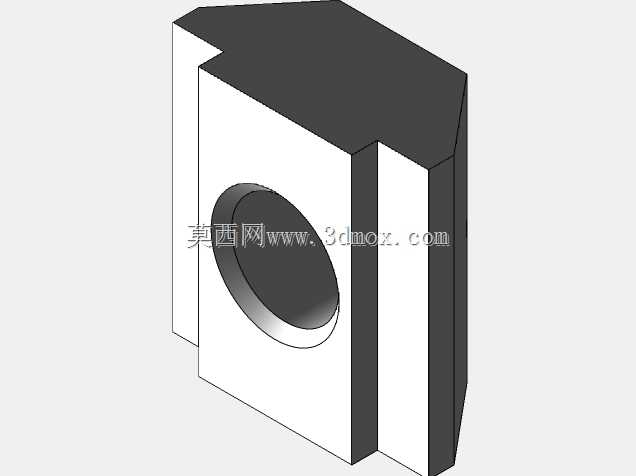

适配2020铝型材的M5规格T形锁紧螺母

在工业铝型材框架搭建场景中，T形螺母是无需提前预埋、可实现槽内任意位置锁紧的核心连接件，这款适配2020系列欧标铝型材的M5 T形螺母，主要针对轻型自动化设备机架、3D打印机框架、小型工作台、检测治具支架的装配需求设计。从实际装配逻辑出发，这款螺母的外形完全匹配2020铝型材的槽口轮廓，底部梯形导向结构可直接卡入型材的T型槽内，沿槽道滑动调整位置时不会发生偏转卡滞，当配套M5螺栓从外侧连接件穿入拧紧时，螺母背部的斜面会与型材槽道的内斜面紧密贴合，形成反向自锁，无需额外在型材内部预置固定结构，大幅降低框架改型时的拆装工作量。设计阶段重点考量了装配容错率，螺母的头部宽度做了适配性收窄，既保证卡入槽道后不会发生周向转动，又预留了足够的滑动间隙，即便型材槽道存在轻微的挤出变形，也能顺畅滑动调整位置；中心螺纹孔的同轴度控制在0.1mm以内，避免螺栓拧入时出现偏斜导致的锁紧力不足问题，螺纹段长度经过匹配计算，适配常规厚度1-5mm的铝型材连接板、角件、脚轮安装板等外接配件，拧紧后不会出现螺纹啮合长度不足导致的滑牙风险。从安装边界来看，这款螺母完全嵌入2020铝型材的槽道内部，安装后螺母顶面与型材槽口平面基本齐平，不会突出型材表面影响外装板材、面板的贴合度，整体外形无尖锐棱角，装配时不会刮伤型材表面的阳极氧化层。在实际设备搭建场景中，这类T形螺母多用于铝型材框架上的传感器安装支架固定、走线槽定位、防护门板铰链安装、小型气动元件的位置调整等场景，相比弹片螺母、弹性螺母，它的锁紧强度更高，能承受更大的横向剪切力，适配需要频繁调整安装位置、有一定振动工况的轻型设备装配需求，建模时完全还原了螺母的导向斜面、螺纹底孔、槽道贴合面的实际尺寸，可直接用于铝型材框架的虚拟装配干涉检查，提前验证不同安装位置的螺栓穿入空间是否足够，避免实际装配时出现螺母卡滞、螺栓长度不匹配的问题。
