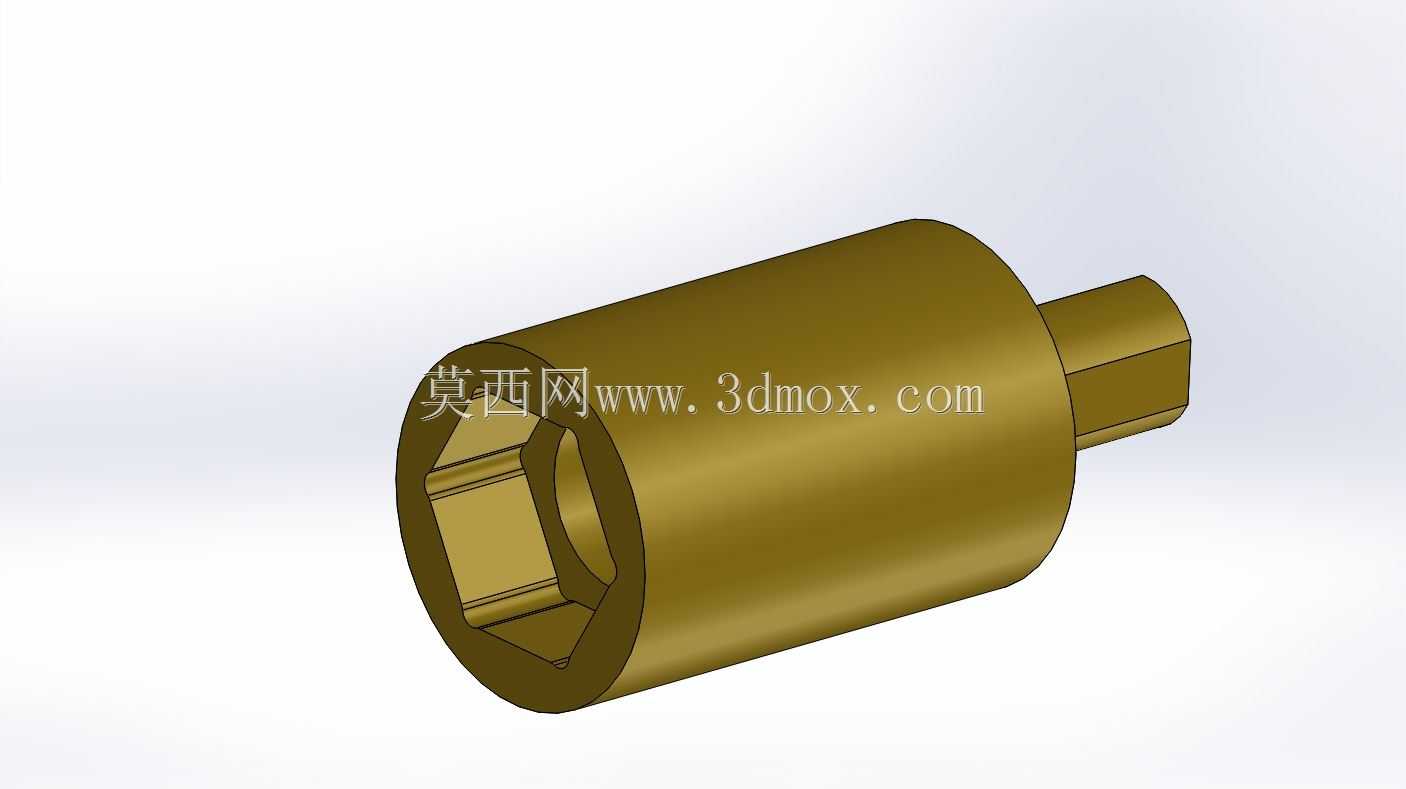

内六角孔外六角轴套筒连接零件

这类带内六角孔与外六角轴的套筒类零件，常应用在手动拆装工具、小型设备传动连接、工装夹具快换结构中，作为扭矩传递的中间衔接部件，一端通过内六角孔套入对应规格的外六角螺栓或轴端，另一端的外六角轴可插入配套的传动孔位或扳手接口，实现扭矩的稳定传递，避免连接部位打滑失效。在实际加工场景中，这类零件送料至数控加工工序时，原始多边形棱角存在锋利飞边，容易划伤操作人员、刮蹭相邻配合件表面，甚至在装配时卡滞配合面，因此设计阶段特意在多边形的所有6个角部设置了1/16半径的圆角结构，该圆角仅作用于棱角位置，接触即可去除锐边，不会侵蚀到多边形的平面配合区域，保证内六角孔与外六角轴的配合面平面度不受影响，既满足了安全操作的去毛刺要求，又不破坏零件的配合精度。从结构设计逻辑来看，主体采用圆柱外形，既方便车削工序快速加工外圆基准，也能在装配时适配圆形的安装孔位，减少安装空间的棱角干涉；一端的内六角孔深度需满足套入对应六角件的啮合长度要求，保证扭矩传递时不会出现崩齿或滑脱，另一端的外六角轴长度则根据对接部件的孔深设定，预留足够的插入深度同时避免过长导致的装配干涉。在安装边界上，零件的最大外径为圆柱段外圆尺寸，安装时需保证周边预留不小于外径1.2倍的操作空间，方便拆装时工具的卡入；两端六角结构的对边尺寸严格遵循对应标准件的配合公差，内六角孔采用基孔制公差，外六角轴采用基轴制公差，保证与标准件的互换性，无需额外修配即可完成装配。这类零件的材质常选用中碳钢经调质处理，兼顾足够的扭矩传递强度与表面耐磨性，表面氧化处理后可提升防锈能力，适配车间多油污、多粉尘的作业环境，在日常设备维护、工装快换、手动工具配套场景中都能稳定发挥作用，其去锐圆角的设计细节也避免了后续工序额外增加倒角去毛刺的工时，提升了加工效率。
