镀锌钢内六角圆柱头螺钉M4规格结构

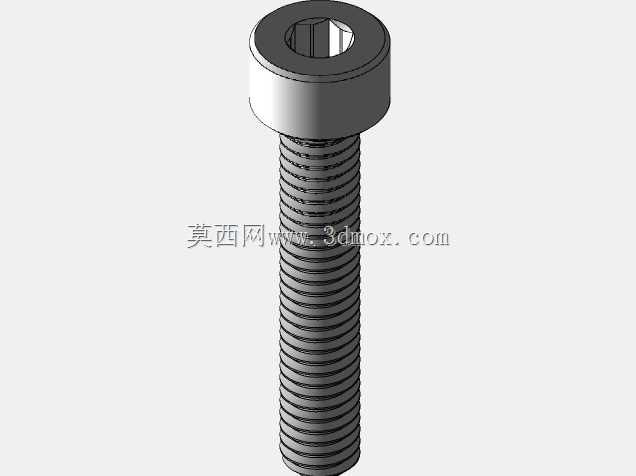

在各类精密装配场景中，小规格紧固件的选型往往直接决定整套机构的长期运行可靠性，这款M4规格的镀锌钢内六角头螺钉，就是面向紧凑安装空间设计的常用连接件。日常做消费电子外壳装配、小型自动化模组搭建、仪器仪表内部构件固定时，经常会遇到安装面上方操作空间不足的情况，外六角螺栓需要套筒从侧面套入，十字槽螺钉容易在多次拆装后出现滑牙，而内六角圆柱头的结构刚好适配这类场景：拧紧时内六角扳手从螺钉正上方插入，不需要预留侧面操作空间，圆柱头的外侧圆柱面还能和安装沉孔形成精准的径向定位，避免螺钉锁紧后出现偏斜。这款螺钉的螺纹规格为M4，螺距0.7mm，螺杆总长度22mm，建模时严格遵循普通公制螺纹的牙型参数，牙型角60度，牙顶和牙底的过渡圆弧都做了还原，能直观呈现螺纹啮合时的接触状态，方便设计人员做装配干涉检查时，准确判断螺纹旋入深度是否满足要求——通常钢件连接时螺纹旋合长度不小于螺纹公称直径，铸铁或铝件等软质基材上需要适当增加旋合长度，模型里完整的螺纹段长度可以直接用来核对安装孔的螺纹深度是否匹配，避免出现螺钉顶死或者旋合不足的问题。头部的内六角对边尺寸、头部直径、头部高度都按对应标准的参数建模，设计沉孔时可以直接参考模型的头部尺寸确定沉孔的直径和深度，保证螺钉锁紧后头部不高出安装平面，不会和周边运动构件发生刮擦。表面镀锌的处理是这类紧固件最常用的防锈工艺，在普通室内非腐蚀环境下能满足长期使用的防锈需求，相比不锈钢材质成本更低，机械强度也更稳定，适合大多数常规工业装配场景。建模时除了还原可见的外部结构，也对头部和螺杆衔接处的退刀槽做了呈现，这个位置是螺钉应力集中的关键区域，做有限元受力分析时，准确的过渡结构能让应力计算结果更贴近实际工况，避免因为结构简化导致的强度误判。在做整机BOM统计或者装配模拟时，这个模型可以直接导入装配体，和对应的安装孔位、被连接件做配合验证，提前发现安装空间不足、螺钉长度过长或过短的问题，减少实际加工装配时的返工概率。
