3M SJ5012防滑缓冲脚垫结构设计

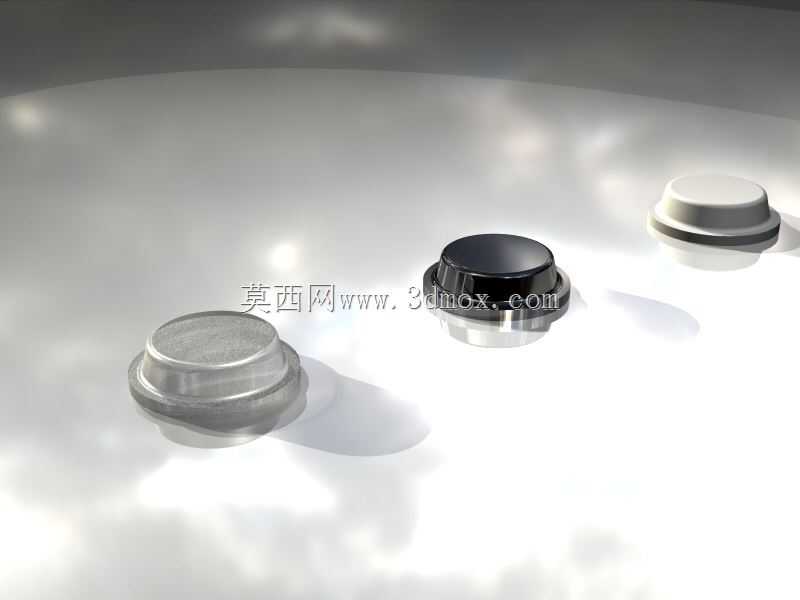

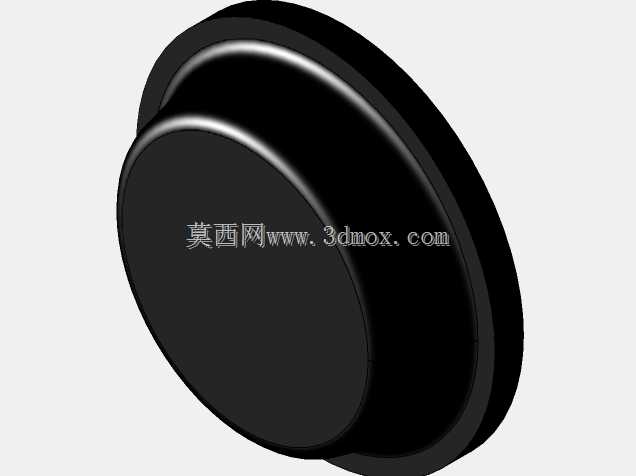

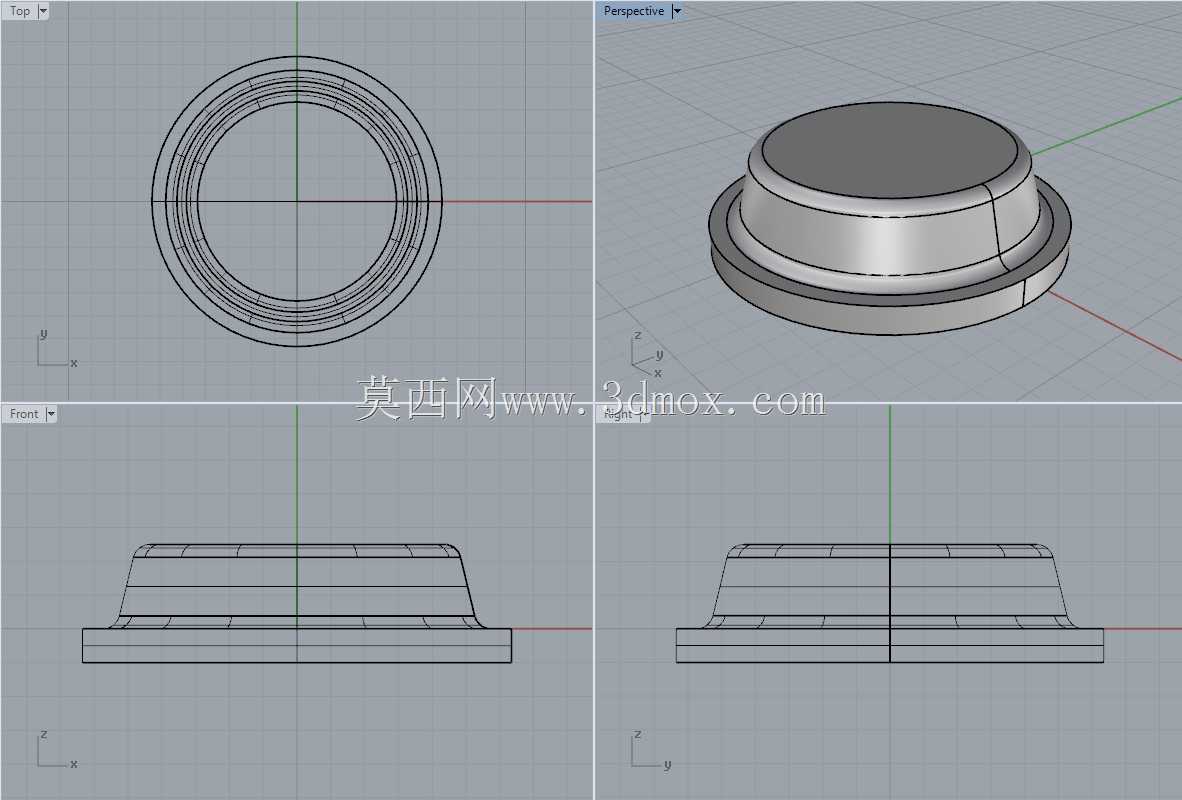

这类缓冲脚垫常被应用在电子设备壳体底部、小型仪器支撑脚、家电底座接触面等位置，核心作用是在设备与放置台面之间形成弹性缓冲层，既可以避免设备运行过程中产生的微幅振动直接传递到台面引发共振异响，也能增大接触面的静摩擦系数，防止设备受外力触碰时出现滑移移位，同时还能避免硬质设备底座直接刮花木质、玻璃类光洁台面。从结构设计来看，这款脚垫采用了阶梯式圆柱造型，顶部为平整的接触承压面，中部是带微锥度的弹性支撑段，底部设置了一圈凸起的定位环边，这种结构并非随意设计：顶部平面可以保证和设备底座的粘接面完全贴合，避免粘接后出现应力集中导致的脱胶问题；中部微锥段在承受垂直压力时可以产生均匀的弹性形变，不会出现局部应力过大导致的永久形变；底部的定位环边一方面可以在粘贴时快速对准设备底座的预设安装位，另一方面当脚垫承受侧向剪力时，环边可以分担部分横向作用力，降低粘接层的受力负荷。设计过程中需要严格控制外形尺寸边界，这款脚垫直径为12.7mm，整体高度3.5mm，安装时不需要在设备底座上开设安装孔，直接通过背胶粘接即可，不会破坏设备壳体的原有结构，对于壁厚较薄的塑料壳体设备十分友好。建模时需要重点关注各段曲面的过渡圆角，尤其是承压面与弹性段的衔接位置，圆角半径过小会导致受压时应力集中在衔接棱边处，长期使用后容易出现橡胶开裂的问题；底部定位环的高度也需要严格控制，高度过高会导致脚垫粘接后环边先接触台面，使得中部弹性段无法充分发挥缓冲作用，高度过低则无法起到定位和抗剪的效果。在实际选型应用中，这类脚垫的单颗承重需要匹配设备总重量进行核算，单颗脚垫的承重不宜超过其额定载荷的70%，否则长期受压会导致橡胶蠕变，高度下降后缓冲性能衰减；布置脚垫时需要尽量靠近设备的重心投影位置，同时保证各脚垫的受力均匀，避免出现某一颗脚垫受力过大提前失效的情况。对于带有内部振动源的设备，比如小型散热风机、微型泵类设备，还可以根据振动频率调整脚垫的橡胶硬度，匹配对应的阻尼特性，最大化隔振效果。
