服饰配件用圆柱形弹簧绳锁结构设计

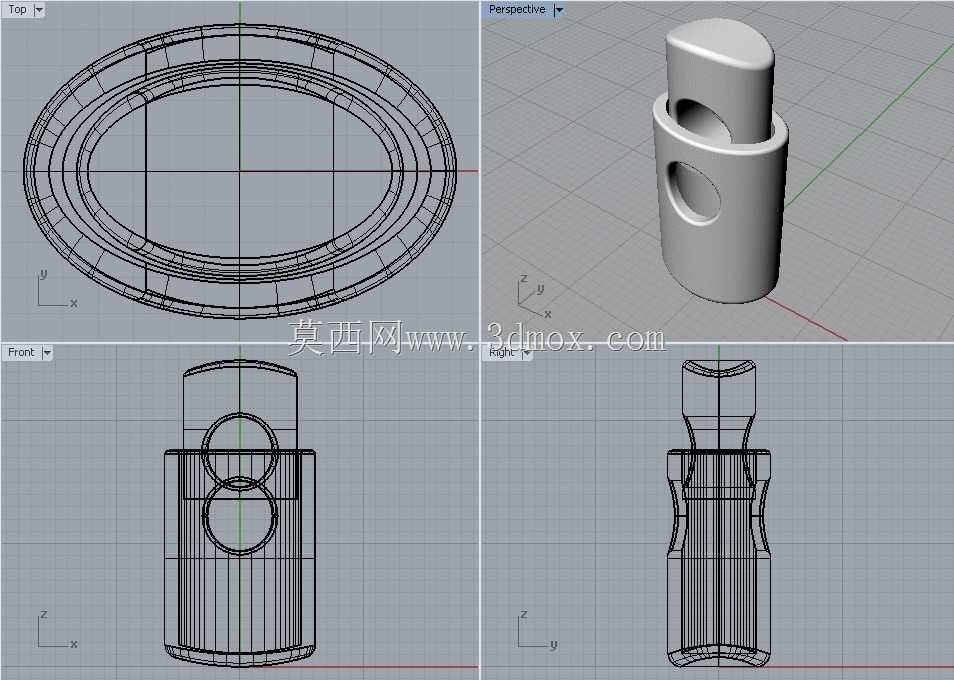

日常服饰、户外装备中常用的绳锁构件，核心作用是通过按压解锁、松脱锁止的动作，快速调节穿入织带或圆绳的有效长度，替代传统绳结实现松紧度的无级固定。这款绳锁采用同轴嵌套的圆柱主体结构，外筒为光滑圆柱面，内部预留穿绳通道与弹簧安装腔，顶部按压帽做了圆弧过渡处理，避免使用过程中剐蹭面料或划伤皮肤，外筒侧壁开设的两个同轴圆孔为穿绳位，可适配直径3-5mm的圆绳或者同厚度的扁织带，穿入后依靠内部卡舌在弹簧推力下挤压绳体实现锁止，按压顶部帽体时卡舌抬升解除对绳体的压力，即可自由抽拉绳体调整长度。从结构设计逻辑来看，这类绳锁的核心设计要点集中在三个维度：首先是穿绳孔的位置精度，两个侧壁孔的同轴度公差需要控制在0.1mm以内，否则绳体穿入后会出现卡滞，抽拉阻力过大影响使用手感；其次是内部弹簧的选型匹配，弹簧预紧力需要控制在合理区间，既要保证锁止状态下绳体受常规拉力不会打滑移位，又要保证按压帽体的力度在普通人手指舒适施力范围内，避免按动费力或者锁止力不足；最后是安装边界的控制，整体圆柱外径控制在10mm左右，整体高度不超过25mm，安装时仅需要在服饰面料上开设对应直径的安装孔，将外筒卡入面料孔位即可完成固定，不需要额外的螺丝或者缝合固定结构，适配绝大多数冲锋衣、羽绒服、运动裤腰、背包束口、户外帐篷风绳等场景的安装需求。在实际应用场景中，这类绳锁的使用频率极高，运动服饰的下摆、帽口位置安装该构件，可快速收紧开口阻挡冷风灌入；背包束口位置使用该构件，可单手操作快速收紧袋口防止物品掉落；户外露营装备的风绳、天幕拉绳上搭配该绳锁，可快速调节拉绳张紧度，不需要反复打结解结。结构建模过程中需要重点关注内部卡舌的行程设计，卡舌的抬升高度需要完全超过穿绳孔的下沿，保证绳体抽拉时不会和卡舌产生摩擦，同时卡舌与绳体接触的面需要做滚花或者磨砂纹理处理，提升接触摩擦力，避免锁止状态下绳体打滑。外筒与顶部按压帽的配合间隙需要控制在0.05-0.1mm之间，间隙过大会出现晃动异响，间隙过小则会因为塑料件的注塑变形出现按压卡滞，同时配合位置需要设计限位结构，防止按压帽被弹簧顶出脱落。整体结构没有多余的外露棱角，所有边缘都做了R0.5以上的圆角处理，既提升了注塑生产时的脱模便利性，也避免了使用过程中尖锐边缘勾刮面料纤维，延长构件和配套面料的使用寿命。
