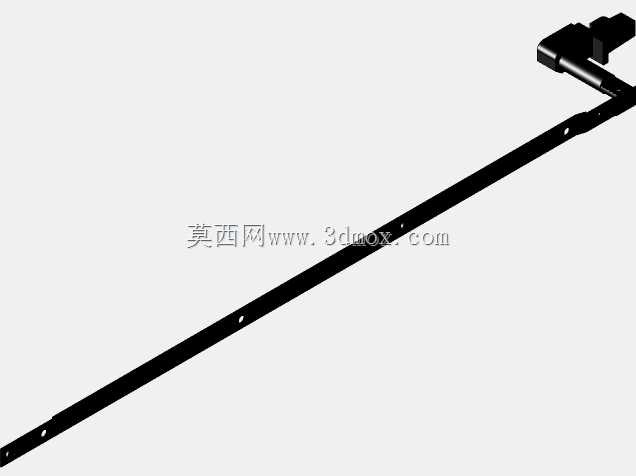

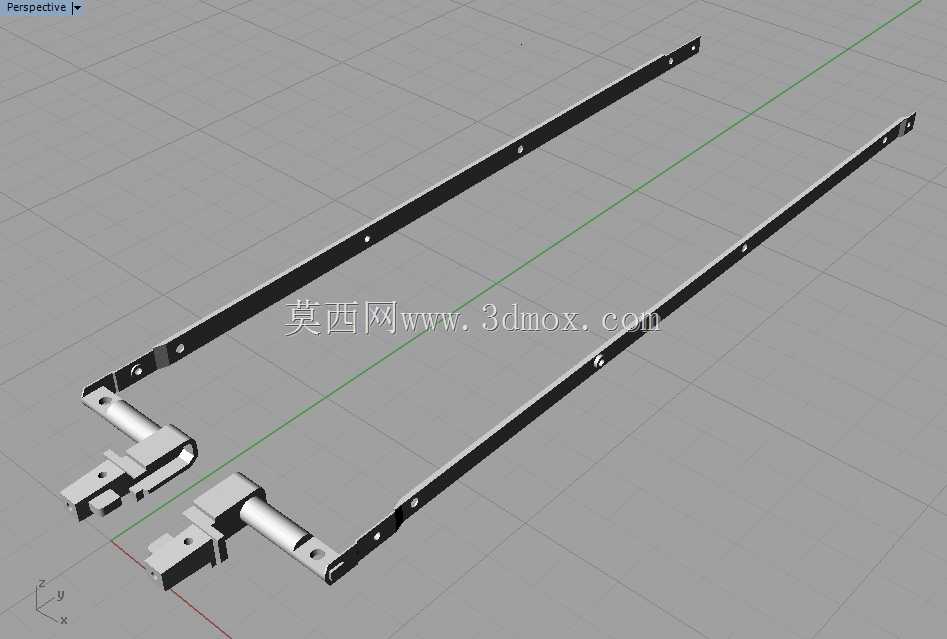

ThinkPad X40/X41笔记本屏轴铰链结构

这类屏轴铰链是轻薄笔记本实现屏幕开合动作的核心连接部件，日常使用中既要承担屏幕端的重量负载，又要保证开合过程的阻尼手感稳定，避免出现屏幕自行垂落、开合卡滞或者长期使用后松旷的问题。从结构形态来看，该铰链采用长条形钣金支架搭配端部阻尼转轴的组合形式，长支架上预留的多组安装孔位，分别对应屏幕背板侧与主机底座侧的固定点位，安装时只需对准预装螺柱锁紧即可完成装配，不需要额外设计复杂的转接结构，能够适配轻薄机型内部紧凑的空间布局。在实际选型应用中，这类铰链除了适配对应型号的笔记本维修替换场景，也可作为小型翻盖类电子设备的结构参考，比如便携工业触控终端、轻薄手写平板、折叠式便携检测设备的翻盖连接结构设计，都可以参考这类铰链的阻尼匹配逻辑与安装固定方式。设计建模过程中，需要重点把控几个核心边界：首先是转轴的阻尼扭矩匹配，要根据屏幕端的整体重量、重心位置计算所需的最小保持扭矩，保证屏幕在任意开合角度都能稳定悬停，不会因为轻微晃动就出现角度偏移；其次是长支架的形位公差控制，支架上的安装孔位同轴度、平面度误差需要控制在合理范围内，避免装配后出现屏幕与主机边框错位、开合过程中与周边壳体干涉的问题；另外还要考虑开合角度的限位结构，铰链端部的机械限位要能精准控制最大开合角度，避免过度开合拉扯到屏幕排线与内部连接线材。从结构细节来看，端部的转轴模块采用叠片式阻尼结构，通过金属叠片之间的摩擦阻力提供稳定的开合阻尼，相比弹簧类阻尼结构，这种结构的长期使用衰减更慢，能够承受上万次开合循环而不出现明显的手感变化。长条形的支架采用薄钢板冲压成型，在保证结构强度的同时尽可能压缩厚度，不会占用过多的机身内部空间，支架边缘做了折边强化处理，避免长期受力出现支架变形的问题。建模时需要还原安装孔的孔径、孔位间距、转轴的旋转中心位置这些关键装配尺寸，确保模型导入装配环境后可以直接完成虚拟装配验证，检查开合全行程内是否存在结构干涉，为后续的结构改型或者同类产品设计提供准确的参考依据。
