两扁插式交流电源连接插头结构设计

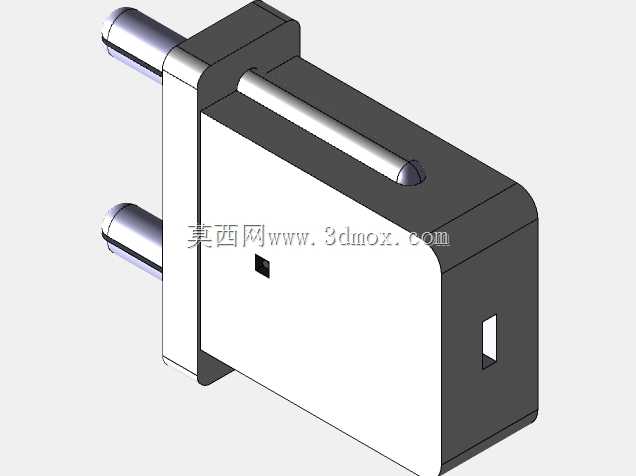

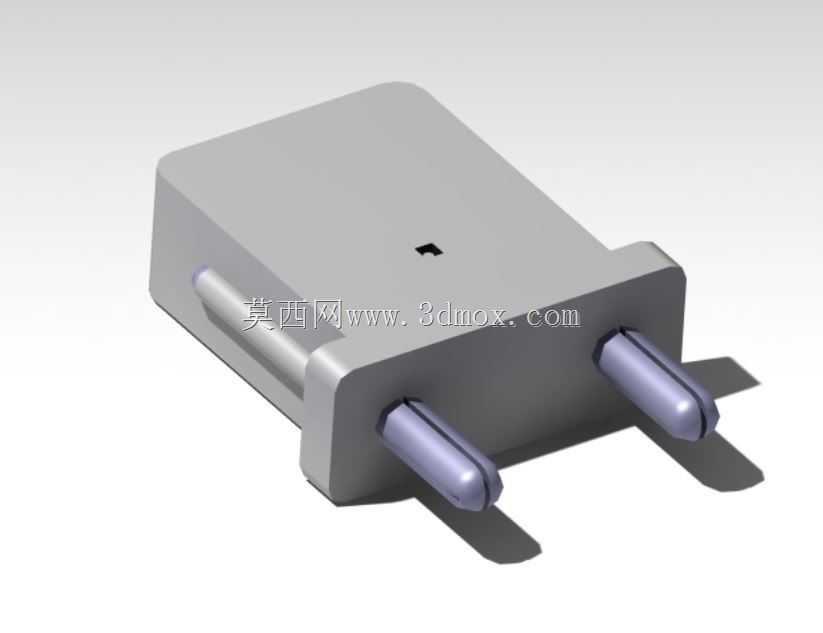

这款两扁插结构的交流电源连接部件，主要面向民用及普通工业场景下的低压交流取电需求，是电气设备与建筑室内主供电回路建立物理及电气连接的核心过渡部件，日常接触的小家电、桌面办公设备、便携式电动工具等终端用电产品，都需要通过这类接插部件完成与墙面插座、桌面排插的对接，实现工频交流电的稳定输送。从结构设计逻辑来看，整体采用方正的绝缘壳体造型，壳体边缘做了小圆弧过渡处理，既避免注塑生产过程中出现尖锐飞边，也能减少日常插拔时的磕碰划伤风险，壳体顶面预留的小型定位凹点，是装配阶段的对位标识，方便内部铜质插片组件与绝缘外壳快速对齐压合，减少装配错位带来的插脚偏斜问题。外露的两个平行扁状插脚，采用导电性能优异的铜基合金基材，表面做镀镍处理，既降低接触电阻减少接插部位的发热损耗，也能提升抗锈蚀能力，延长潮湿环境下的使用寿命；插脚与壳体衔接的位置做了加厚的绝缘挡边，当插头完全插入插座时，挡边会完全贴合插座面板表面，避免带电的插脚根部外露，降低意外触碰引发的触电风险。从安装边界与尺寸适配角度，两个插脚的中心距严格遵循国内民用插座的通用孔位规范，插脚的厚度、宽度以及外露长度都匹配常规插座的夹片夹持行程，保证插入后夹持力处于合理区间，既不会因为夹持过松导致接触不良打火，也不会因为夹持过紧造成插拔费力。壳体内部的腔体设计预留了足够的线缆压接空间，插脚的内端设置有压线结构，可以牢固固定电源线的线芯与绝缘外层，避免线缆受外力拉扯时线芯与插脚脱落引发断路。在实际应用中，这类插头的绝缘壳体多采用阻燃ABS或PC材质注塑成型，能够耐受日常使用中的插拔冲击与一定程度的温度升高，即使接插部位出现短时异常发热，壳体也不会快速引燃，提升用电过程的安全冗余。设计过程中需要重点考量插脚的同轴度公差，若两个插脚的平行度偏差超出允许范围，插入插座时会出现单边受力，长期使用会导致插座内部夹片变形，甚至出现插脚弯折无法正常插入的问题；同时壳体的分模线位置设置在侧面非接触区域，避免分模线产生的毛刺影响插头与插座面板的贴合度。
