带环形加强筋透明塑料储液瓶结构设计

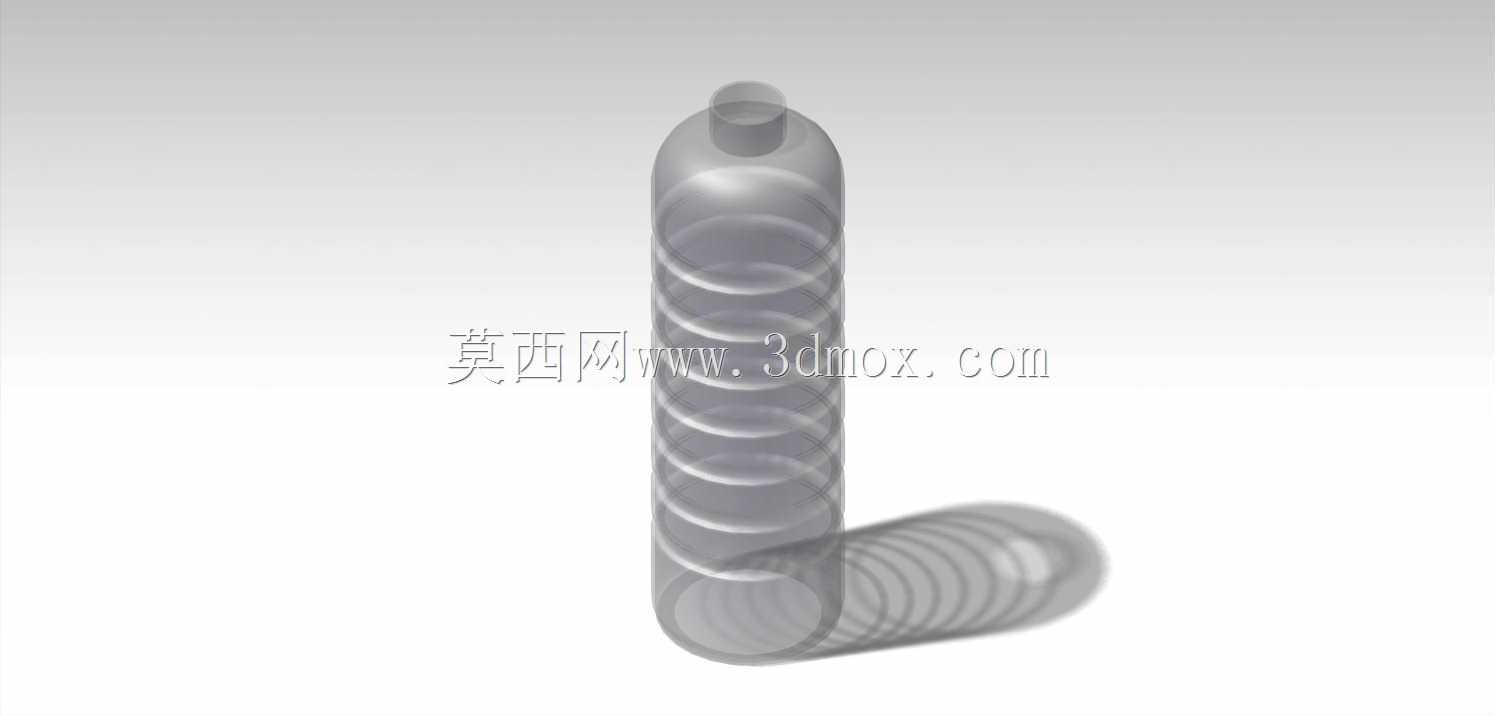

　　这款透明储液瓶的结构设计，核心围绕小容量流体的密封存储与可视化观测需求展开，瓶身采用半透明薄壁结构，可直接观测内部液位高度，无需额外加装液位检测元件，适配实验室试剂分装、小型设备润滑液补给、日化样品封装等多场景使用需求。瓶身周向均匀布置的环形凸起结构，并非装饰性设计，而是针对薄壁塑料件的抗形变需求做的加强处理，当瓶内盛装流体产生内部静压，或是堆叠存放承受外部轴向载荷时，环形筋可将局部应力均匀分散到整个瓶身周向，避免薄壁瓶体出现瘪陷、开裂问题，同时环形筋的凸起高度控制在1.5mm范围内，不会额外占用过多存放空间，也不会影响瓶体贴标操作。瓶口位置做了加厚的圆柱段设计，预留了标准螺纹的加工余量，可适配通用的螺旋密封瓶盖，

　　密封面的平面度公差控制在0.1mm以内，保证拧紧瓶盖后不会出现渗漏问题，瓶口内径与瓶身内径做了平滑过渡处理，避免流体残留在内壁台阶位置，倾倒流体时可保证流速稳定，不会出现断流、喷溅情况。瓶底采用圆弧过渡的平底设计，放置在水平台面时可保证足够的支撑稳定性，不会出现侧翻问题，同时瓶底的圆角半径经过反复校核，在注塑成型过程中可避免应力集中导致的底部开裂，也能减少流体在瓶底的残留量。整个瓶体的壁厚控制在1.2mm，在保证结构强度的前提下尽可能减少原材料用量，降低单件生产成本，半透明的材质选型也兼顾了耐腐蚀性需求，可兼容弱酸碱试剂、水性润滑液、普通日化液体等多种介质，不会出现材质溶胀、透明度下降的问题。在实际设备配套场景中，

　　该款储液瓶可直接通过简易卡扣固定在设备侧壁，作为小型储液单元使用，瓶身的环形筋也可作为卡扣的定位结构，无需额外设计定位凸台，减少配套固定结构的加工复杂度。设计过程中针对薄壁件的脱模问题做了专项优化，所有侧壁的拔模斜度控制在1.5°，环形筋的位置也做了脱模倒角处理，可适配常规注塑模具的生产工艺，不会出现脱模卡滞、表面拉伤的问题，瓶身整体无尖锐棱角，所有过渡位置均采用圆角处理，既避免了使用过程中划伤操作人员，也减少了注塑过程中的应力集中点，提升产品的长期使用寿命。
