多槽式铝制传感器安装基座结构设计

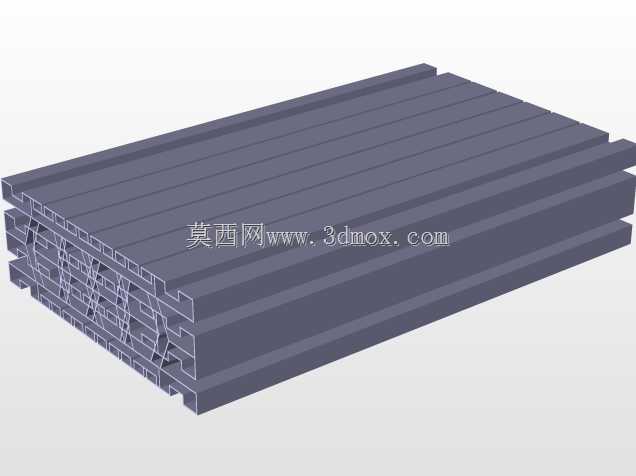

　　这类带多道平行槽的铝制构件，主要作为工业传感器的安装承载基座使用，在自动化产线、检测工位、设备传感单元布局场景中应用广泛，能够为光电、接近、位移等多类传感器提供稳定的安装支撑，同时依托铝材质本身的导热特性，带走传感器长时间工作产生的积热，避免温漂影响检测精度。从结构设计逻辑来看，构件整体采用等截面挤压成型思路，主体为长条形块状结构，上表面均匀排布多道平行的通长凹槽，槽型尺寸匹配常用传感器的安装卡扣、螺栓固定位，可实现传感器沿长度方向的任意位置调整，适配不同检测点位的间距需求，无需额外打孔加工，大幅降低现场安装的调整工作量。构件侧面设计有交错的内凹支撑筋结构，在保证整体结构刚性的前提下，尽可能削减实体材料占比，既降低构件自重，

　　也能增加散热接触面积，提升长时间工况下的温度稳定性。安装边界方面，构件的底面为全平面设计，可直接贴合设备机架、安装板的金属表面，通过槽道内穿入的T型螺栓完成固定，安装时无需对基座本身做二次加工，可根据实际布线需求调整固定点位置，适配不同的安装面尺寸。在实际设备应用中，这类基座常布置在自动化输送线的侧方、检测工装的定位面旁，多支传感器可沿槽道排布，分别完成工件到位检测、尺寸校验、位置反馈等不同功能，槽道的平行度公差控制在每米0.1mm以内，保证传感器安装后检测方向的一致性，避免因基座变形导致的检测偏差。内部的交错筋结构同时兼顾了抗扭性能，当基座长度超过1米时，中部悬空安装的挠度可控制在0.2mm以内，

　　不会因长期受力出现形变导致传感器检测位偏移。构件的边角位置均做了C0.5的倒角处理，避免安装调试过程中划伤操作人员或线缆，槽道内部的圆角设计也能减少应力集中，在设备长期运行产生振动的工况下，不会出现槽口开裂的问题。这类结构的设计核心是平衡安装灵活性、结构刚性与散热性能，相比传统的钢板焊接安装座，挤压铝型材的成型精度更高，批量一致性更好，不需要后续的表面喷涂处理，挤压成型后的自然氧化层即可满足常规工业场景的防腐蚀需求，在各类传感检测布局场景中能够大幅缩短安装调试周期，降低现场改造的加工成本。
