拨片式圆形交互传感装置结构设计

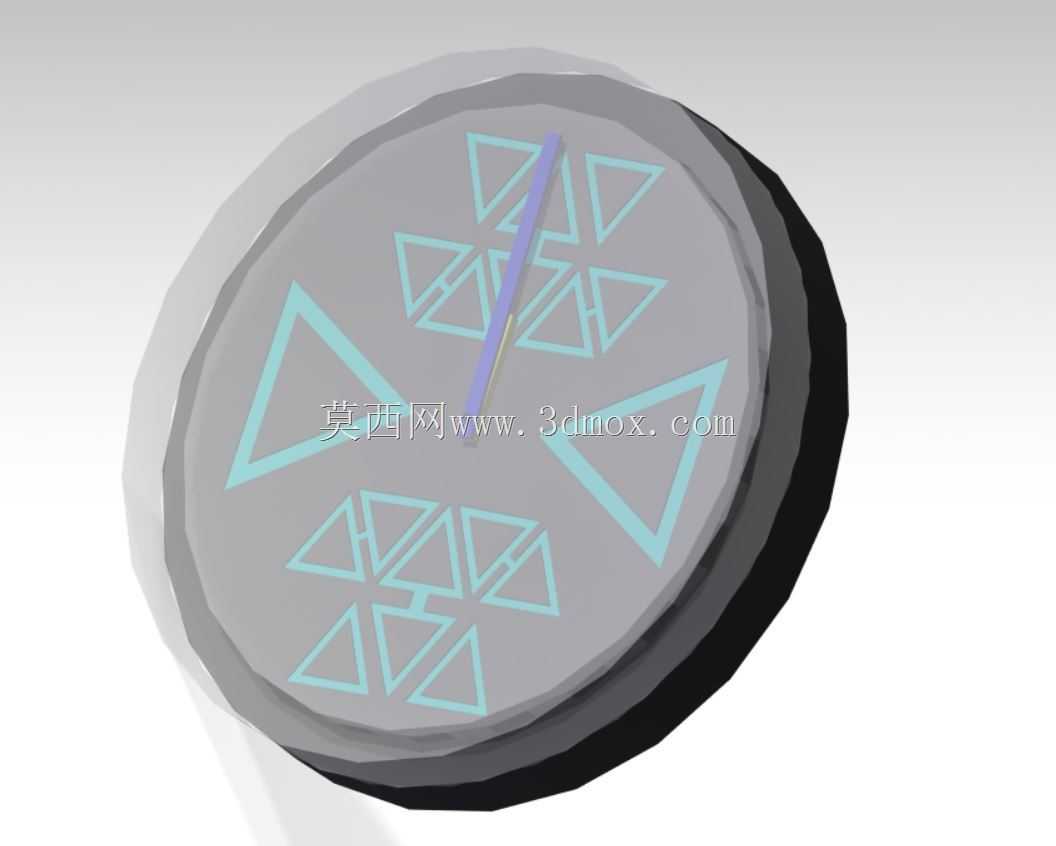

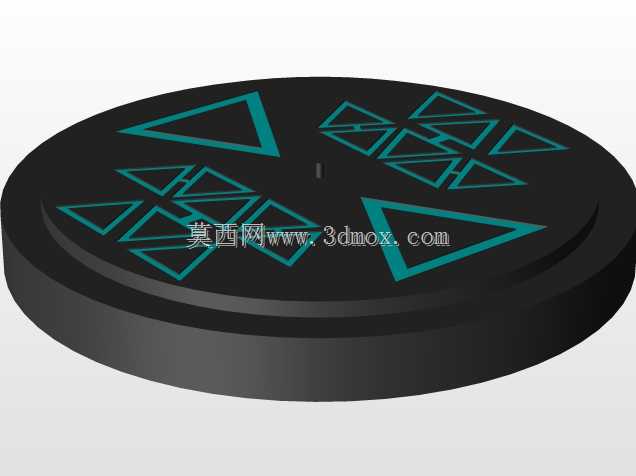

　　这类拨片触发式圆形传感装置，多应用在小型智能设备的人机交互端，比如便携穿戴设备的功能切换、桌面小型交互终端的模式选择、工业手持终端的快捷操作触发场景，相比传统按键式传感结构，拨片式操作的反馈行程更长，误触概率更低，适合戴薄型劳保手套的操作场景。从结构设计逻辑来看，整体采用扁圆形薄壳布局，外壳做了阶梯式边缘收边，安装时可直接嵌入对应设备的预留圆形开孔，依靠壳体外侧的台阶面实现轴向定位，不需要额外设计复杂的安装卡扣，适配的安装开孔直径可根据壳体外径做公差匹配，壳体厚度控制在薄型安装空间要求范围内，不会占用设备内部过多的堆叠空间。盘面的三角标识阵列不是单纯的装饰纹路，每一组三角标识对应一个触发档位，拨片绕中心轴转动时，

　　每扫过一个三角标识对应的位置，内部的触点结构就会完成一次通断触发，给后端控制电路传输档位切换信号，标识采用凹陷蚀刻工艺做在盘面上，长期触摸操作也不会出现标识磨损脱落的问题。中心的拨片做了加长窄边设计，拨片根部和中心转轴做过盈配合，转轴位置内置微型阻尼结构，转动时会有清晰的档位顿挫感，操作者不需要目视确认，仅凭触感就能判断是否完成档位切换，拨片的长度刚好覆盖从中心到盘面标识区的外边缘，操作时手指只需要轻拨拨片端部就能完成转动，不需要施加过大的按压力。内部的感应触发层紧贴盘面下方布置，采用非接触式感应原理，拨片内置的感应磁块随转轴转动时，触发层上对应位置的感应元件会捕捉磁信号变化，相比机械触点结构，没有接触磨损问题，

　　长期使用的触发一致性更好，使用寿命更长。壳体的侧边做了磨砂防滑处理，安装时压入开孔的过程中不会出现打滑偏移，壳体背面预留了接线引脚的让位槽，接线完成后引脚不会突出壳体背面，保证装置安装后和设备内壁完全贴合，不会出现局部凸起顶坏内部电路板的问题。在实际选型适配时，需要注意安装面的开孔公差控制在合理范围，过松会导致装置在开孔内晃动，过紧则会压坏壳体边缘的薄壁结构，同时要保证拨片转动范围内没有其他结构件干涉，避免拨片卡滞影响操作手感。
