红色渐开线圆柱直齿传动零件结构设计

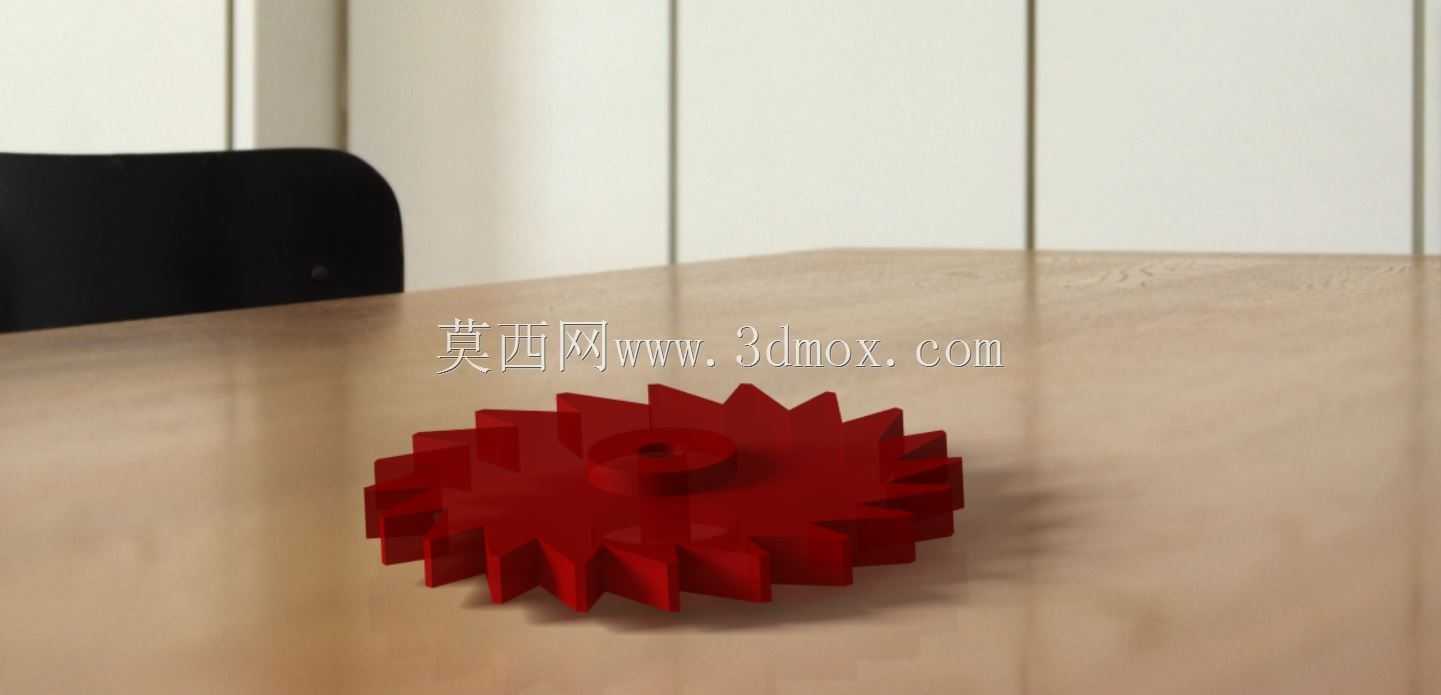

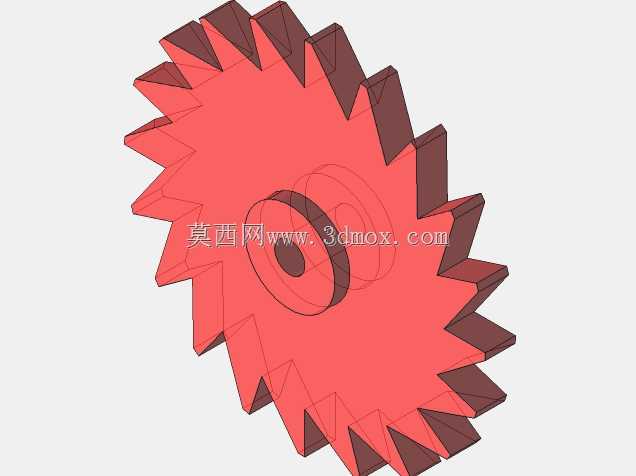

　　这类直齿圆柱齿轮是机械传动系统里应用最广泛的基础零件之一，日常在轻工输送设备、小型机床进给机构、办公自动化设备的传动链路里都能见到它的身影，核心作用是在平行轴之间传递旋转扭矩，通过轮齿的连续啮合，把输入端的转速和扭矩按照固定传动比输送到输出端，保证传动过程的速比稳定，不会出现打滑丢转的问题。从结构设计角度看，这个齿轮采用标准渐开线齿形设计，齿顶做了微小的倒角处理，避免啮合过程中出现齿顶棱边磕碰、应力集中导致的崩齿问题，中心的安装孔与轮毂做了同轴度公差约束，保证装配到轴上之后不会出现径向跳动，降低传动过程中的振动和噪音。齿宽的设计参考了同模数齿轮的常规承载需求，既保证足够的齿面接触面积来分散啮合载荷，又不会因为齿宽过大导致齿轮偏载、

　　加工难度提升。实际选型应用时，要先确认安装轴的轴径与中心孔的配合公差，通常这类小模数齿轮采用间隙配合或者过渡配合，方便装配拆卸，同时要校核安装空间的径向边界，也就是齿轮的齿顶圆直径要和周边的壳体、其他传动零件留出足够的安全间隙，避免运转过程中出现剐蹭干涉。设计建模过程中，齿形的渐开线生成是核心环节，要保证齿距偏差、齿形公差在通用机械的允许范围内，确保和配对齿轮啮合时的侧隙合理，既不会因为侧隙过大导致传动换向时出现空程冲击，也不会因为侧隙过小出现卡齿、运转卡滞的问题。轮毂部分的厚度要满足轴向定位的需求，装配时可以通过轴肩或者挡圈对齿轮进行轴向固定，避免运转过程中出现轴向窜动，影响传动精度。

　　这类齿轮通常采用工程塑料或者粉末冶金材质加工时，多用于低载荷、低转速的传动场景，比如小型家电的传动机构、玩具传动系统、3D打印机的送料传动链路，如果采用45号钢或者合金钢材质做调质、齿面淬火处理，就可以应用在载荷更大的机床传动、输送线动力传输场景里。建模时除了齿形的精准度，还要注意齿根的过渡圆角设计，合理的圆角可以大幅降低齿根处的应力集中系数，提升齿轮的抗弯曲疲劳强度，延长零件的使用寿命，避免长期交变载荷下出现齿根断裂的失效问题。
