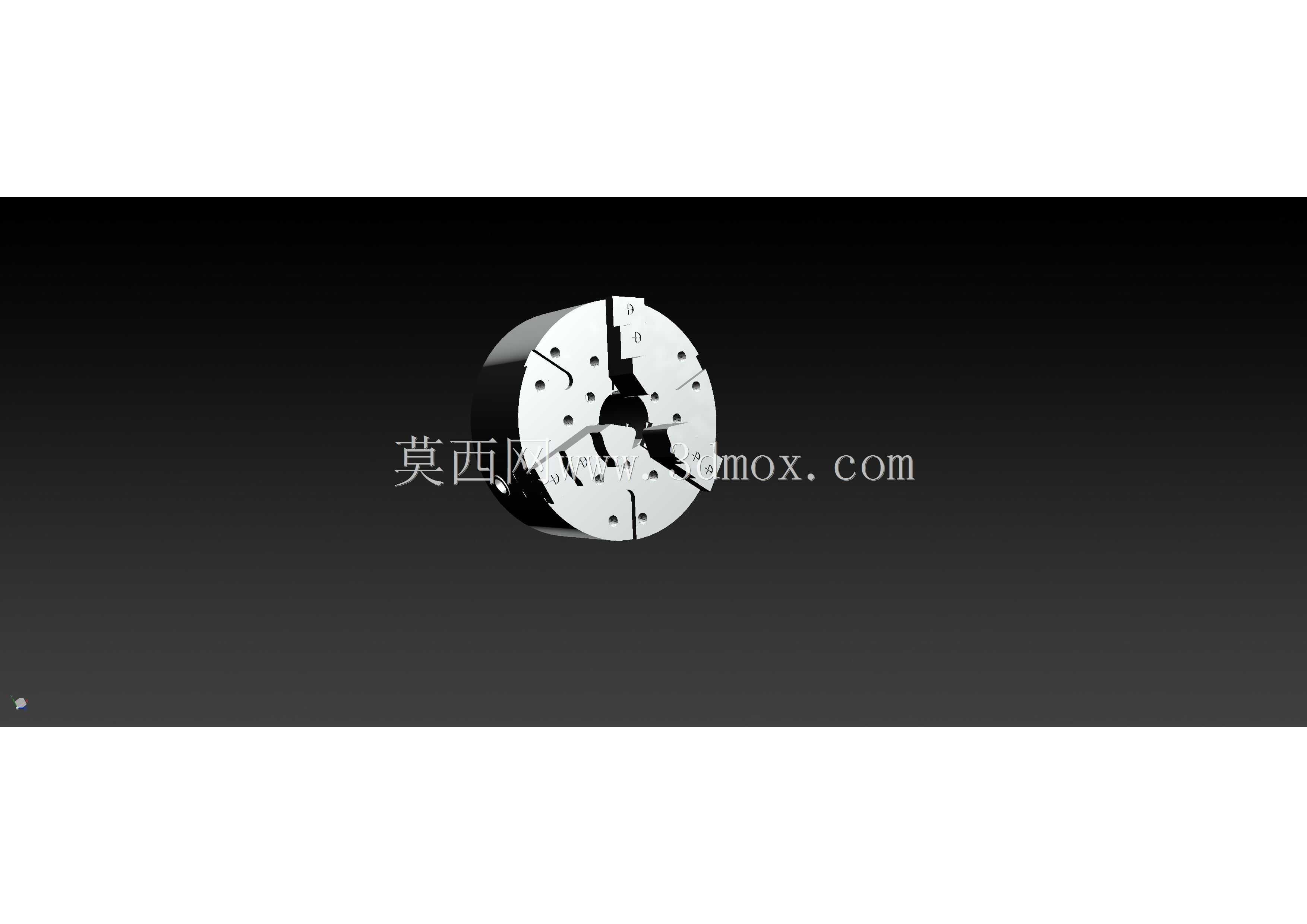

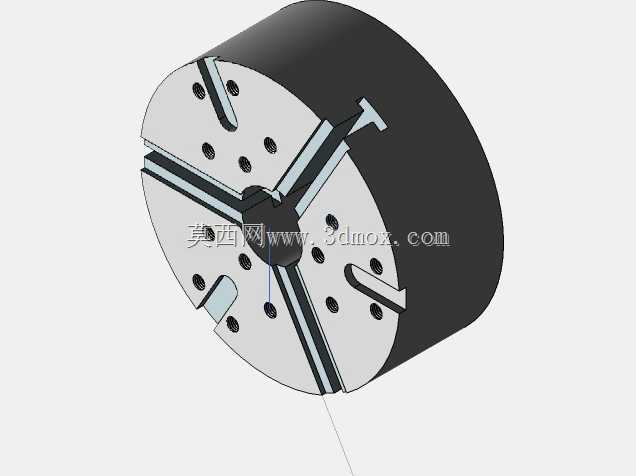

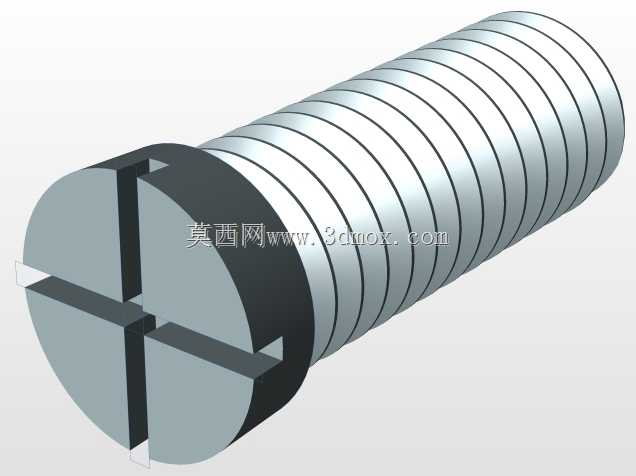

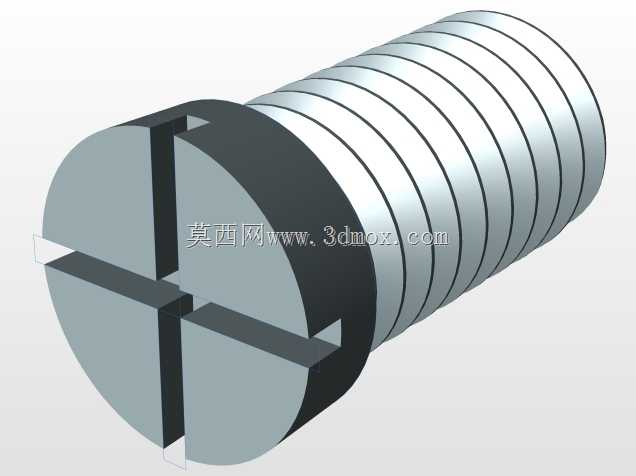

车床用三爪自定心卡盘夹头结构设计

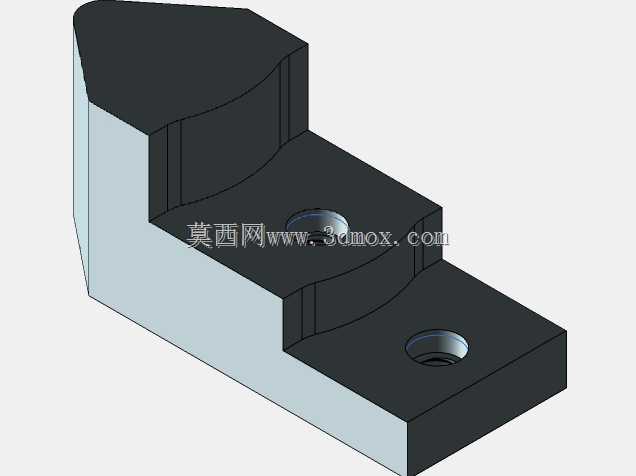

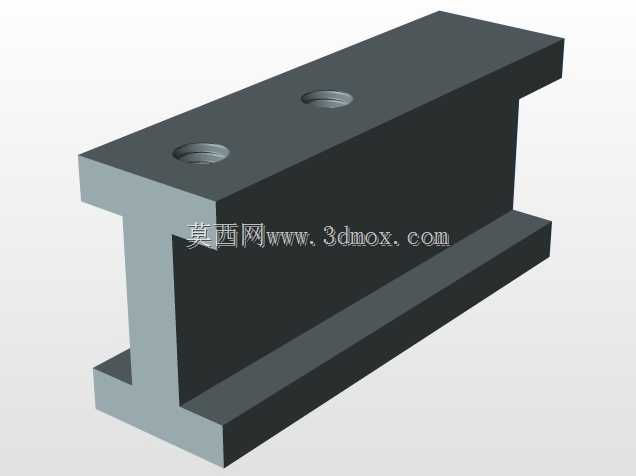

作为车床加工环节核心的装夹执行部件，这类夹头直接决定回转类工件的装夹效率与加工同轴度表现，在普通卧式车床、数控车床的轴类、盘类零件批量加工场景中应用极为广泛，是机床夹具体系里适配性最强的通用装夹元件之一。从实际加工需求出发，该夹头采用三爪同步联动的自定心结构，三个卡爪沿径向同步滑移，可在装夹时自动完成工件中心与主轴回转中心的对中，无需操作人员反复打表找正，能大幅缩短单件装夹的辅助时间，尤其适配中小规格回转件的批量加工工序。设计过程中优先考虑装夹刚性与定心精度的平衡，夹头基体采用整体式盘状结构，背面设置与车床主轴端匹配的连接止口与锁紧螺孔，安装时可直接贴合主轴法兰端面，保证连接面的接触刚度，避免高速回转时出现夹头振颤影响加工表面质量。卡爪的导向槽采用等距径向排布，槽内配合面经过精度适配，保证三个卡爪的滑移行程同步性偏差控制在极小范围内，装夹不同直径工件时都能保持稳定的定心精度。夹头的径向行程覆盖常规中小规格工件的装夹尺寸范围，既可以夹持外圆表面完成外圆车削、端面车削、螺纹加工等工序，也可通过反装卡爪实现大直径盘类零件的内孔撑紧装夹，适配不同的加工装夹需求。夹头的整体厚度与外径尺寸严格匹配对应规格车床的主轴安装边界，不会超出主轴端的安全回转范围，同时在夹头端面预留了软爪修磨的安装基准位，操作人员可根据待加工工件的特殊外形修配卡爪夹持面，进一步提升异形工件的装夹贴合度。夹头内部的传动结构采用平面螺纹与伞齿轮配合的传动形式，通过扳手转动伞齿轮即可带动平面螺纹旋转，驱动三个卡爪同步径向移动，传动过程平稳无卡滞，手动操作时施力轻便，同时具备足够的传动扭矩保证装夹锁紧力，避免重切削工况下工件出现打滑移位。在实际生产应用中，这类夹头可配合不同材质的卡爪适配不同加工场景，硬爪适配毛坯件、粗加工工序的大切削力装夹，软爪适配精加工工序的高精度装夹，无需更换夹头本体即可完成不同工序的装夹切换，降低生产现场的夹具配置成本。
