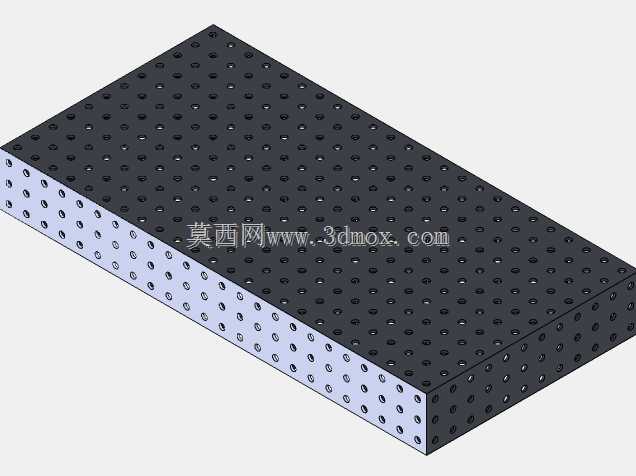

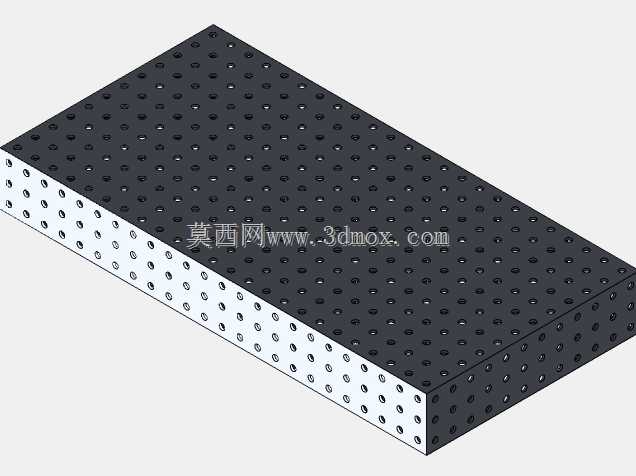

多孔阵列式U形焊接工装接台结构

在金属构件焊接加工的车间场景里，这类带密集阵列孔的U形焊接接台，是柔性焊接工装体系里的核心基础承载部件，区别于传统固定式焊接工装台，它不需要提前在台面上加工定制的装夹点位，能适配多品种小批量的金属件焊接作业需求，不管是小型钣金组件的拼接焊接，还是框架类结构件的定位装夹，都能通过配套的快速锁紧销、夹紧附件，在台面上快速搭建适配工件外形的装夹定位体系，省去了传统工装反复划线、搭压块的繁琐流程，能大幅缩短单件小批量焊接作业的准备周期。从结构设计逻辑来看，台面及相邻两个侧面都采用了等间距的标准孔阵列布局，孔位的同轴度、孔间距公差都控制在装夹适配的精度范围内，保证任意位置的锁紧销都能顺畅插入，不会出现卡滞或者定位偏差的问题；U形的结构设计并非简单的块体结构，侧壁的孔位可以实现侧面装夹，针对需要侧向定位、侧向顶紧的异形焊接件，不需要额外垫高或者加装辅助支撑块，直接在侧壁孔位安装夹紧元件就能完成固定，拓展了装夹的可用维度。在安装边界方面，这类接台的底面为平整安装面，可以直接固定在车间的地面预埋板上，也可以搭配可调支撑脚调整水平度，不需要额外做复杂的基础施工；台面的孔位采用统一的标准孔径与孔距，能和同系列的焊接延伸平台、角度转接附件无缝拼接，当需要加工超出单台尺寸的长条形焊接构件时，可以快速拼接多台接台组成大尺寸作业平面，拼接后孔位的一致性可以保证整个大平面的装夹精度统一。实际使用过程中，台面的多孔结构除了装夹定位的作用，还能及时排走焊接过程中产生的焊渣、飞溅碎屑，不会在台面积攒杂物影响工件放置的平面度，日常维护只需要定期清理孔内积存的焊渣即可，不需要做特殊的表面防护处理；整体的刚性设计也匹配焊接作业的承载需求，在承受常规焊接件的重量、装夹夹紧力以及焊接过程中的轻微敲击振动时，不会出现明显的形变，能长期保持台面的平面度精度，避免因为工装台变形导致焊接后的构件出现尺寸超差、形位公差不符合要求的问题。针对不同的焊接工艺场景，比如氩弧焊、二保焊等常规焊接作业，这个接台的结构都能适配，不需要针对工艺做额外的结构改造，只需要搭配对应的绝缘衬套就能满足有绝缘装夹需求的特殊焊接作业，整体的适配性覆盖了绝大多数金属焊接加工的工装需求。
