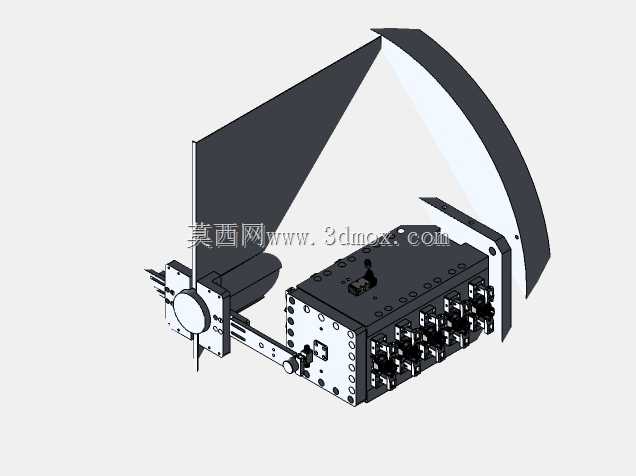

卧式加工中心双工位气动塔式装夹机构

在批量零件的卧式加工工序中，单次装夹的工位数量、重复定位精度、夹紧动作的一致性，直接决定了单台设备的有效加工时长与零件加工合格率，这套适配带双托盘卧式加工中心的气动塔式装夹机构，正是针对中小规格箱体类、阀块类零件的多面加工需求设计。整套机构采用塔型布局结构，核心基体为长方体刚性安装座，沿基座长度方向排布多组并列的气动夹紧单元，可同时装夹多件待加工工件，配合卧式加工中心的托盘交换系统，能够实现加工工位与上下料工位的无缝切换，大幅压缩工件装夹的辅助停机时间。从结构设计逻辑来看，基座本体采用高刚性铸铁材质加工，内部集成气动管路通道，无需外接杂乱的外置气管，避免加工过程中切屑、切削液缠绕管路造成的气路故障，所有夹紧单元的进气回路通过基座内部的分流气路统一供气，每组夹紧单元配备独立的行程调节螺钉，可适配一定尺寸范围内的工件装夹，无需整体更换夹具即可完成小范围的产品换型。机构的安装边界完全匹配常规双托盘卧式加工中心的工作台T型槽间距，基座底部设置定位键槽，安装时可直接与工作台的定位键配合完成初定位，再通过压紧螺栓完成固定，整套夹具的总高度控制在卧式加工中心的Z轴行程安全范围内，不会出现主轴换刀或进给过程中的干涉问题。夹紧动作采用气动驱动方式，相比传统的手动螺栓压紧，夹紧力输出稳定可控，可通过气源压力调节适配不同材质工件的夹紧需求，避免薄壁类零件因夹紧力过大产生装夹变形，同时所有夹紧点的位置都经过避让设计，确保工件一次装夹后可完成四个侧面的钻孔、铣削、镗孔工序，无需二次翻面装夹，有效减少重复定位带来的形位公差误差。机构侧面设置的气动对接模块，可配合托盘交换台的自动气路接头实现自动接通气源，托盘交换进入加工工位后气路自动连通夹紧，托盘退出到上下料工位时气路自动泄压，可适配自动化加工单元的无人化生产需求。整套夹具的夹紧单元采用模块化设计，单个夹紧模块出现磨损或故障时可单独拆卸更换，无需拆解整个夹具基体，降低后期的维护成本与停机维护时间，夹紧压头采用可更换的硬质合金压头，长期使用磨损后仅需更换压头即可恢复装夹精度，压头与工件接触的端面设计有防滑网纹，可避免切削过程中工件受切削力作用产生位移。
