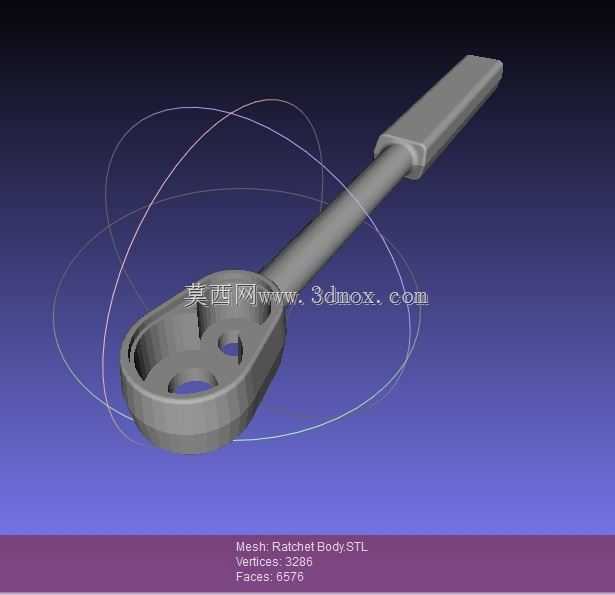

棘轮扳手结构三维设计与工程图绘制

项目分类:3D模型 发布时间:2021-09-07 ID:264667
  • 棘轮扳手结构三维设计与工程图绘制
  • 棘轮扳手结构三维设计与工程图绘制
  • 棘轮扳手结构三维设计与工程图绘制

棘轮扳手作为手动拆装作业的核心工具,广泛覆盖设备维保、产线装配、五金维修、户外应急作业等场景,相比传统开口或梅花扳手,其核心优势在于无需反复脱开套合紧固件,小角度往复摆动即可完成螺栓螺母的旋紧或拆卸,在操作空间受限的工位,比如设备内部管路旁、汽车底盘狭小安装位、机柜内部紧固件位置,能大幅降低操作难度,提升作业效率。

从功能特性来看,这款棘轮扳手采用单向棘轮啮合结构,头部内置棘爪与棘轮齿圈配合,通过拨块切换可实现正反转向的快速切换,正向施力时棘爪卡入齿槽传递扭矩,反向回摆时棘爪沿齿面滑过,无需将扳手从紧固件上取下即可完成连续操作。手柄部分采用长直杆型设计,握持段做了适配手掌贴合的轮廓处理,既保证足够的力臂长度来放大操作扭矩,也能减少长时间握持的硌手感,头部的套合端采用标准内六角/梅花套腔,可适配对应规格的外六角紧固件,啮合间隙控制在合理范围,避免作业时出现滑牙损伤紧固件的问题。

设计过程中首先要明确的是安装与尺寸边界,扳手头部的外径需要控制在适配狭小空间的范围内,不能因为棘轮机构的布置导致头部尺寸过大,无法伸入狭窄作业位;手柄长度需要匹配目标扭矩需求,过长会导致整体便携性下降,过短则无法输出足够的拆装扭矩,针对常用的M6到M12规格紧固件,手柄长度控制在150到250mm区间即可兼顾扭矩输出与便携性。结构设计上,棘轮齿圈的齿形采用不对称梯形齿,保证受力面有足够的接触面积降低齿面压溃风险,非受力面做顺滑过渡减少棘爪回摆的阻力;棘爪的复位采用微型弹簧结构,保证棘爪始终贴合棘轮齿面,不会出现脱啮空转的问题;头部端盖采用压合或小螺丝固定的方式,既方便后期维护清理内部的铁屑油污,也能保证内部结构不会在作业中松脱。

工程图绘制环节需要完整表达各个零件的尺寸公差、形位公差与装配关系,棘轮齿圈的齿形精度、棘爪的转轴位置度、手柄与头部的连接强度都是需要重点标注的技术要求,装配图中需要清晰展示拨块的切换行程、棘爪与齿圈的啮合间隙,确保加工装配后扳手的换向手感顺畅、扭矩传递可靠,不会出现换向卡滞、受力打滑的问题。在实际选型使用中,这类棘轮扳手需要匹配对应紧固件的强度等级,避免超出额定扭矩使用导致齿圈崩齿或手柄变形,日常维护时定期在头部棘轮机构处加注润滑脂,清理进入内部的金属碎屑,可大幅延长工具的使用寿命。
