紧凑型长条形工业用合页铰链结构

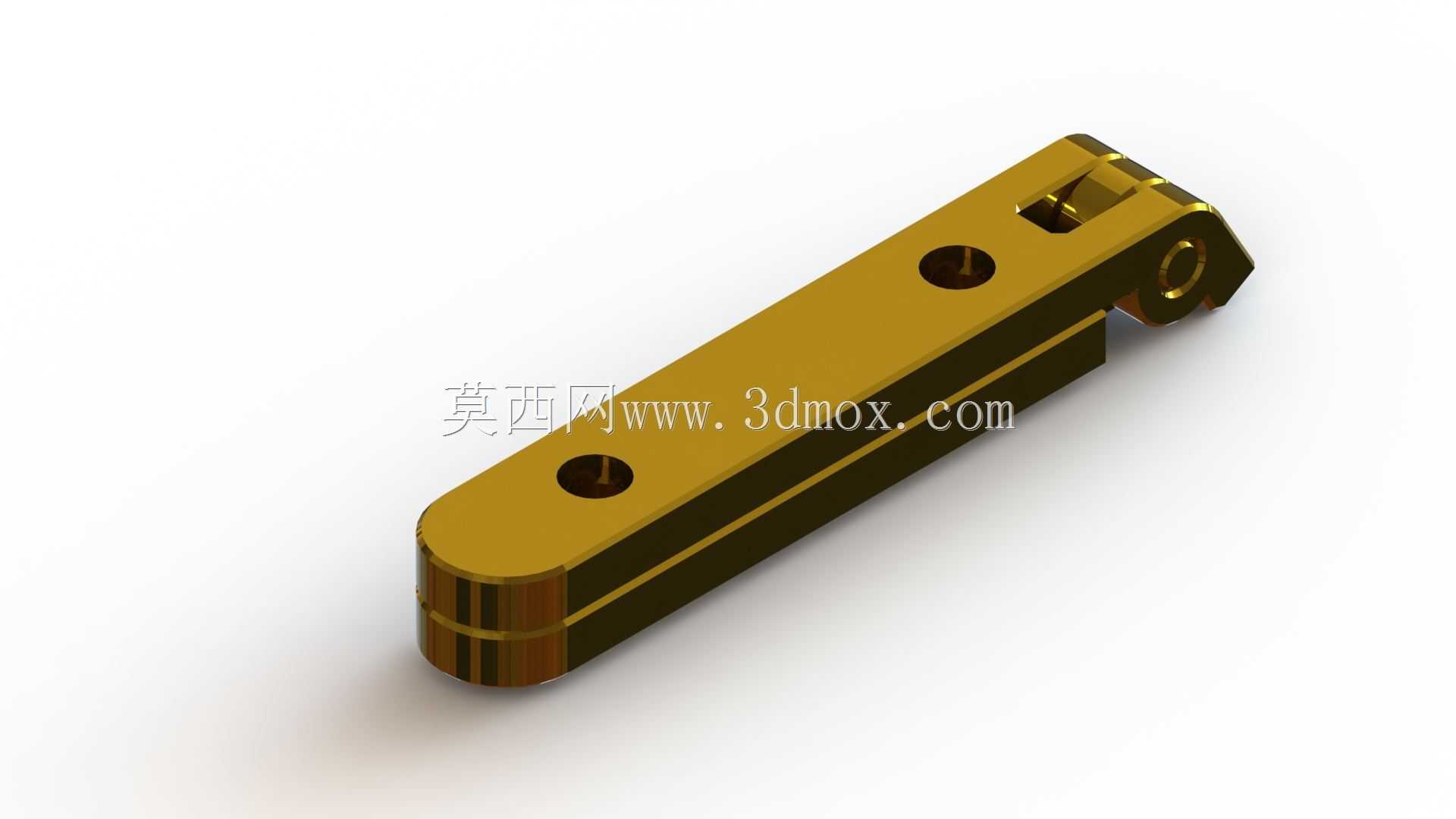

这类长条形铰接结构在工业场景中应用覆盖范围极广，从小型设备舱门的开合连接，到工装夹具的活动限位结构，再到自动化生产线旁防护栏的活动门连接，都能见到这类结构的身影。不同于民用家装场景的合页，工业场景使用的这类铰接件对转动间隙、承重载荷、安装适配性都有更严苛的要求，设计阶段首先要明确的是安装边界的限制，这款铰链采用长条形双片式基体结构，单片基体上预留两个同轴安装孔，孔位间距经过标准化适配，既可以配合螺栓完成与安装面的刚性固定，也能根据实际安装场景调整固定点位，适配不同厚度的安装板材。

从功能特性来看，这款铰链的转轴部分采用卷边包合结构，转轴与两片基体的配合间隙控制在极小范围内，转动过程中不会出现明显的径向窜动，开合过程阻尼均匀，既不会因为间隙过大导致门板下垂错位，也不会因为配合过紧出现卡滞、转动异响的问题。设计过程中特意将基体的边缘做了圆角过渡处理，避免安装和使用过程中尖锐边角划伤操作人员，同时基体表面做了均匀的镀层处理，能够适应车间内多油污、多粉尘的使用环境，长期使用也不容易出现锈蚀、镀层脱落的问题。

在实际选型过程中，这类铰链的安装尺寸需要提前与安装面的预留孔位做匹配，单片基体的长度方向尺寸决定了铰接点的受力分布长度，更长的基体能够分散门板开合过程中产生的剪切力，降低单个安装螺栓的载荷，避免长期往复转动后螺栓松动、基体变形。不同于外露式的大尺寸合页，这款紧凑型铰链安装后与安装面的贴合度更高，不会在设备外表面突出过多结构，既能够减少设备运行过程中对人员的剐蹭风险，也能让设备外表面的整体观感更简洁规整。在一些需要频繁开合的检修门场景中，这类铰链的转动寿命能够满足上万次往复开合的使用需求，不需要频繁更换维护，能够有效降低设备的后期运维成本。

设计这类铰接结构的时候，还需要考虑转动角度的限制，这款铰链的两片基体在转动到闭合位置时能够完全贴合，最大开合角度可以达到180度，能够满足大部分设备舱门完全开启的使用需求，不需要额外加装角度限位结构就可以实现自然的开合限位，减少额外配件的使用。转轴部分的卷边结构经过多次压合处理，转轴不会在往复转动过程中从卷边内脱出，结构可靠性远高于拼接式的铰接结构，即使在有一定振动的设备上使用，也能保持稳定的连接性能，不会因为长期振动出现结构松散、转动失效的问题。
