设备内置钣金安装固定金属板支架

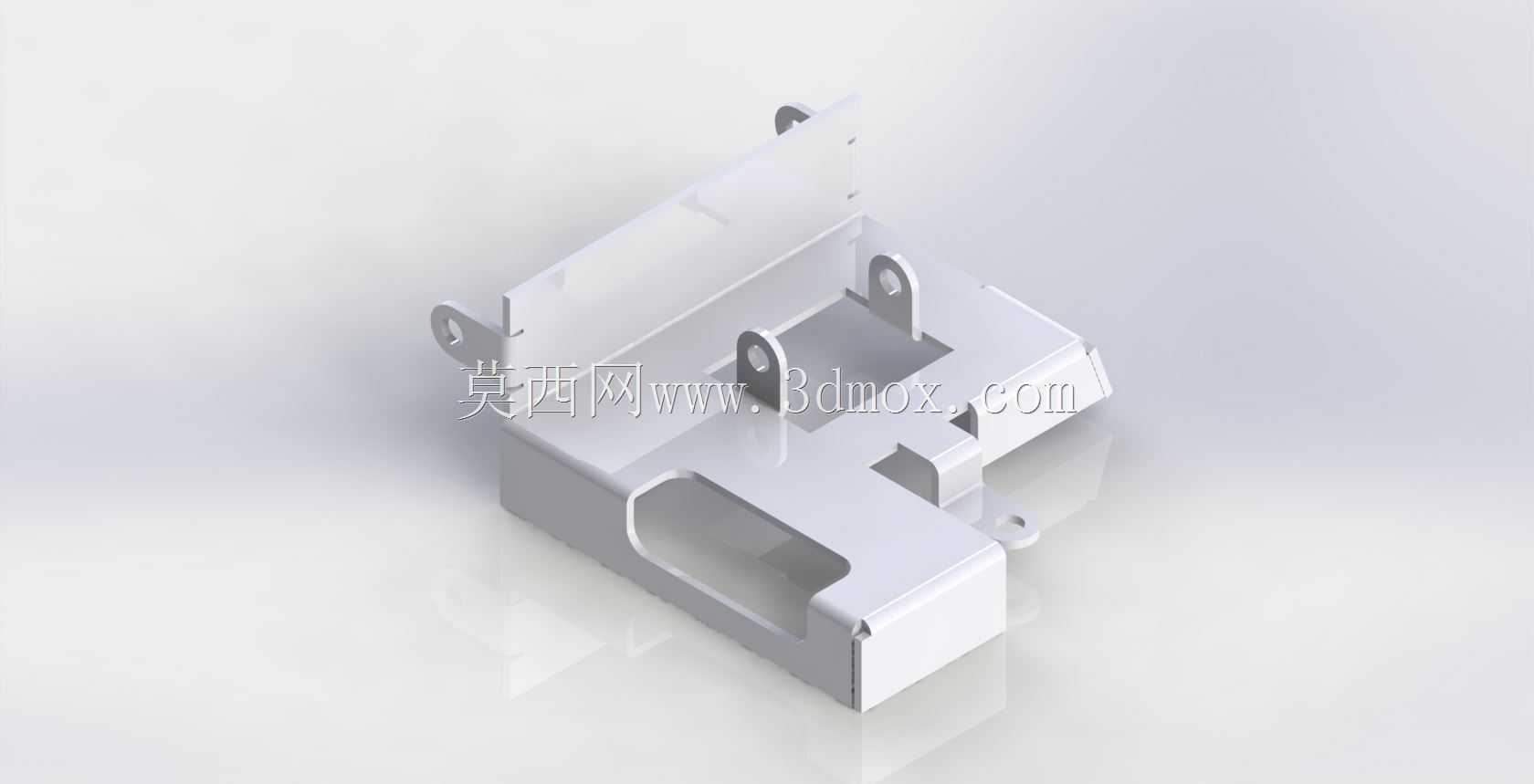

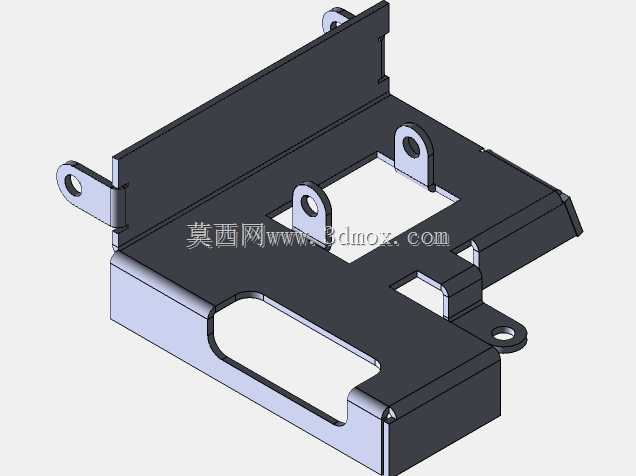

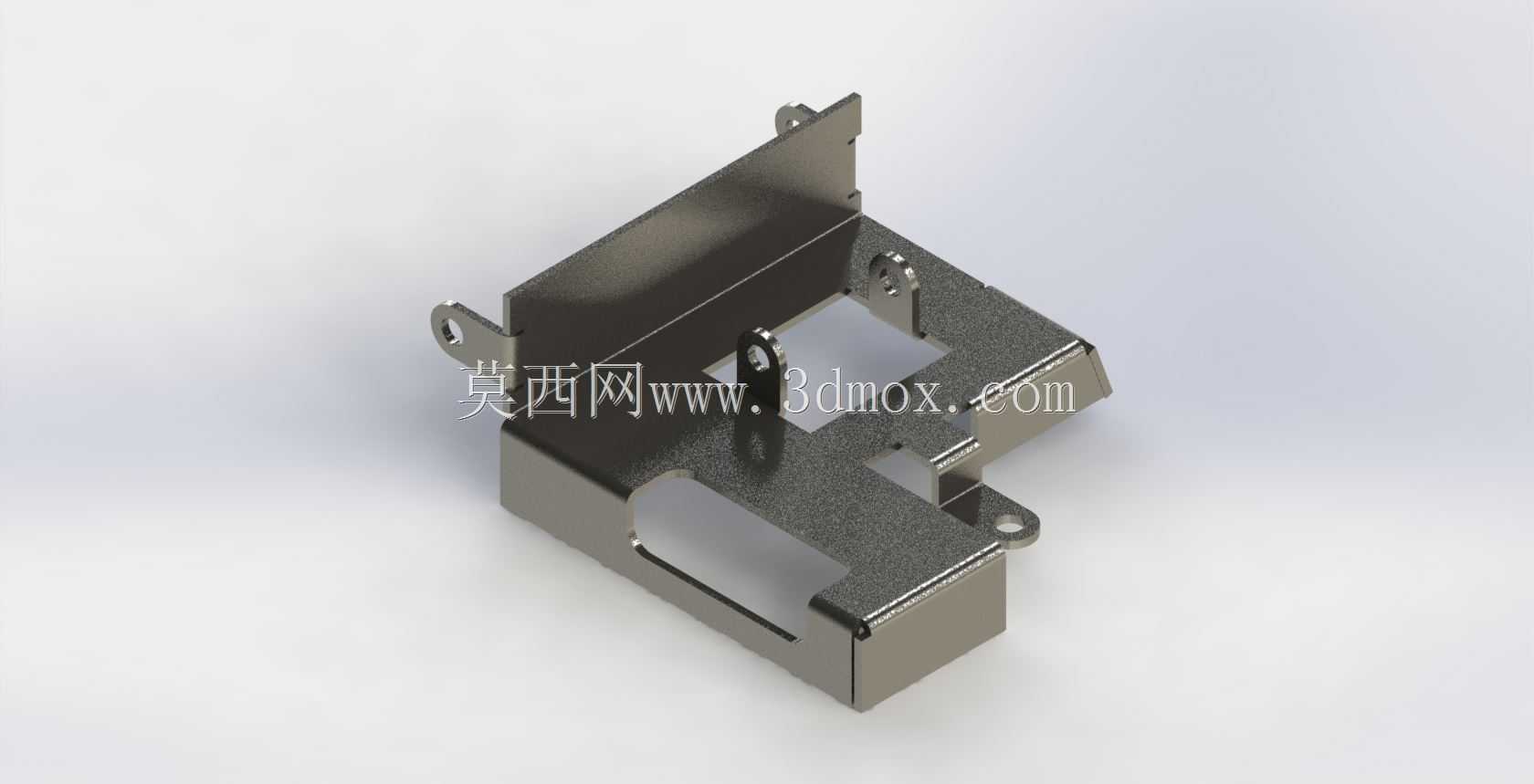

这类钣金支架多应用在工业控制设备、小型机电装置的内部腔体中，主要作用是为内置的功能模块、小型电气元件或者传动组件提供稳定的安装承载基础，避免设备在运输、运行过程中内部组件出现移位、晃动，同时也能分隔不同功能的元器件，预留出布线与散热的空间间隙。从结构设计来看，整体采用钣金折弯一体成型的工艺思路，没有多余的拼接焊缝，主体的承载平面做了下沉式的槽位设计，刚好可以匹配对应安装模块的外形轮廓，限制模块的水平方向位移，不需要额外增加定位压块就能实现初步的装配定位。支架上预留的三个带孔安装耳，分别分布在不同的立面位置，安装孔的位置公差控制在合理范围内，既可以通过螺栓直接固定在设备的内壁安装柱上，也能搭配减震胶垫使用，抵消设备运行时产生的小幅振动传递到承载模块上。设计过程中需要重点考虑安装边界的适配性，支架的整体外轮廓尺寸要和设备内部的预留安装腔完全匹配，突出的折弯边不能和周边的走线槽、相邻元器件产生干涉，折弯处的圆角半径根据板材厚度做了匹配设置，避免折弯过程中出现板材开裂的问题，同时所有外露的边缘都做了压边处理，不会在装配过程中划伤操作人员或者破坏线材的绝缘层。支架上开设的方形与长条形镂空，一方面是为了减轻整体的零件重量，降低不必要的材料消耗，另一方面是为安装在支架上的模块预留散热通道，让设备内部的空气可以顺着镂空位置流通，带走模块运行产生的热量，长条形的镂空还可以作为走线的过孔位，方便线材从支架下方穿过连接到对应接口，不需要额外在支架上加工走线缺口。在安装适配性上，支架的承载平面平面度控制在合理公差范围内，保证安装的模块和支架表面可以充分贴合，避免出现安装翘曲导致的模块受力不均问题，不同立面的安装耳和主体折弯边的垂直度也做了对应控制，保证支架固定到设备内壁后不会出现倾斜，影响后续模块的装配精度。这类钣金支架不需要做额外的表面装饰处理，常规的磷化防锈处理就可以满足大部分室内工业设备的使用需求，在潮湿工况下使用的版本可以额外增加电泳或者喷塑层，提升抗锈蚀能力，整体结构没有复杂的曲面特征，加工难度低，适合批量冲压生产，装配过程也不需要专用工装，普通的装配人员按照定位标识就可以快速完成安装固定，能有效提升设备整体的装配效率。
