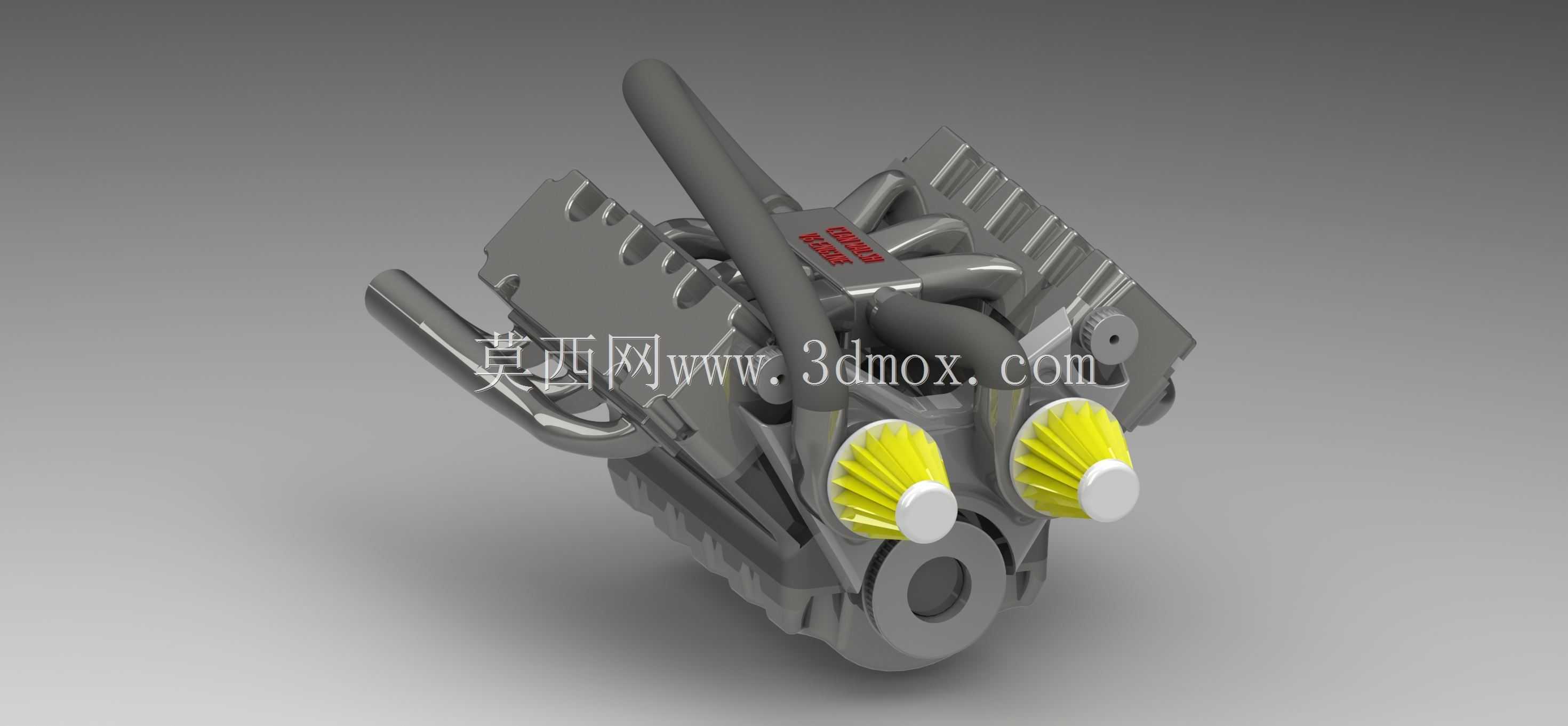

V型六缸增压汽车发动机结构展示模型

　　在汽车动力系统研发、职业院校汽修实训、机械原理科普展示等场景中，这类可动的V6增压发动机结构模型有着不可替代的实用价值。不同于静态展示的剖视教具，该模型完整还原了增压V型六缸内燃机的核心运动逻辑，活塞、气门、凸轮轴等运动部件均按照真实发动机的传动关系做了适配设计，转动输入端即可直观观察到四冲程循环下各部件的协同动作，能帮学习者快速建立配气相位、曲柄连杆机构运动规律的具象认知，也能为动力总成结构优化的前期方案验证提供可视化参考。

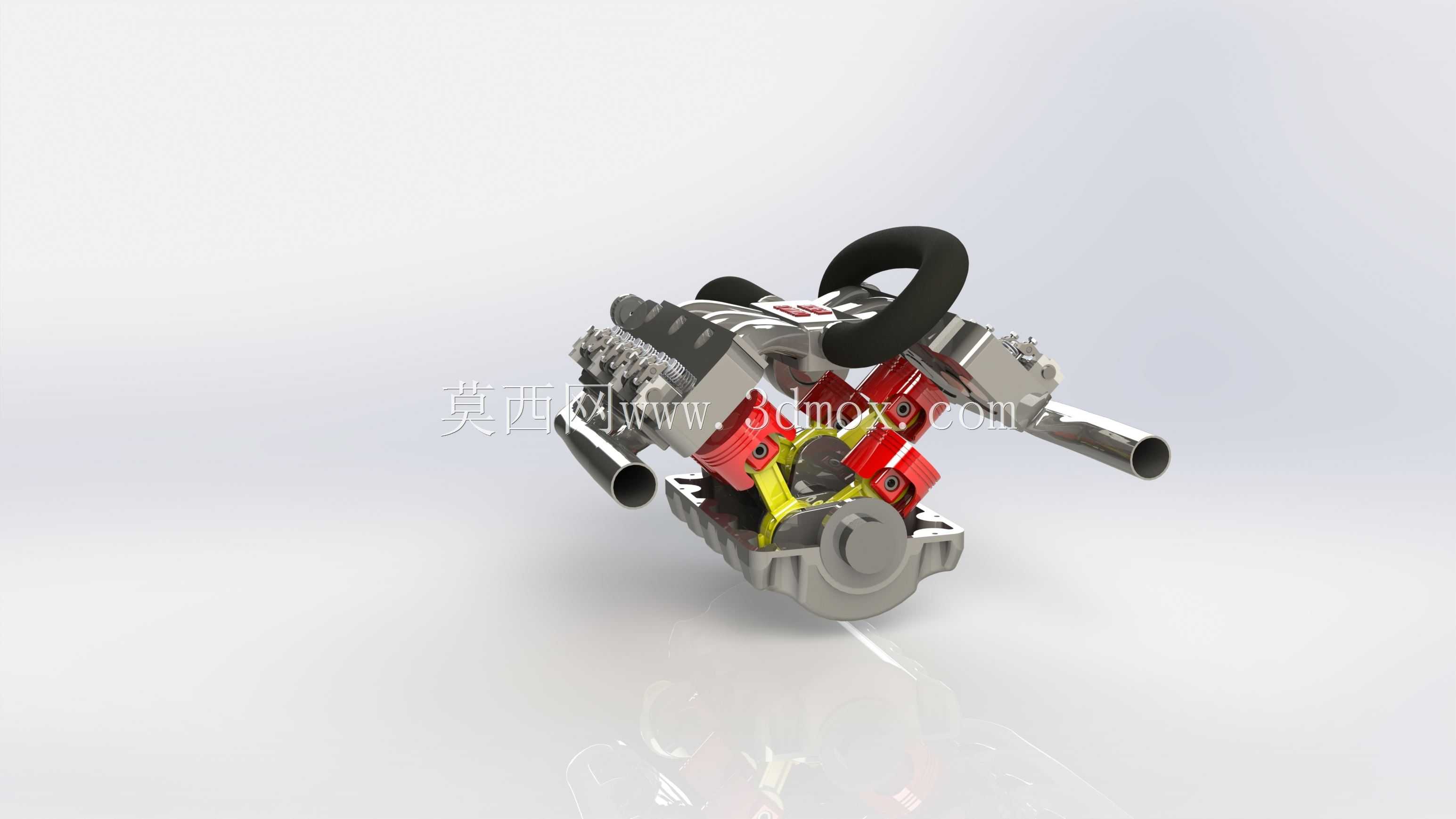

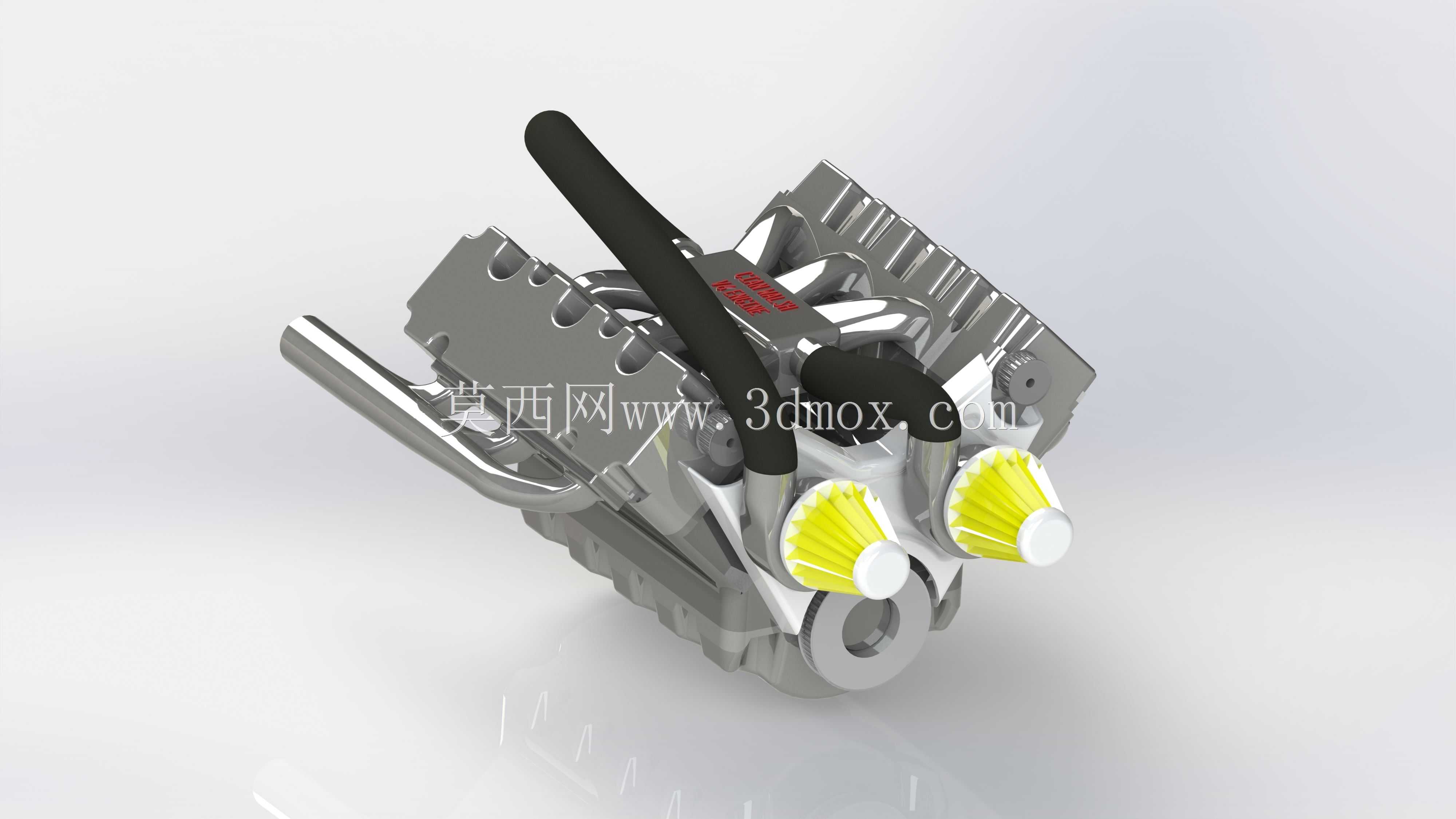

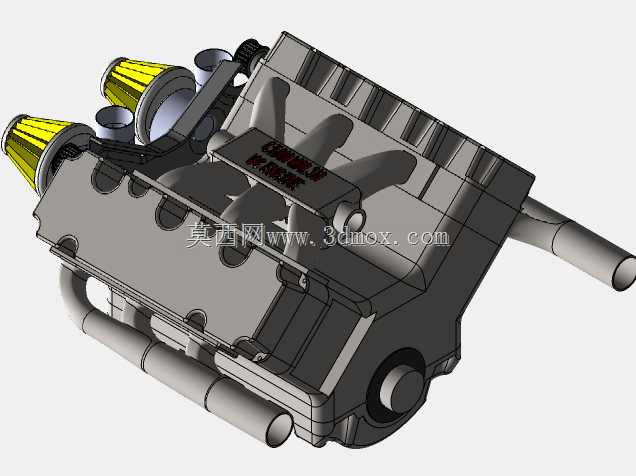

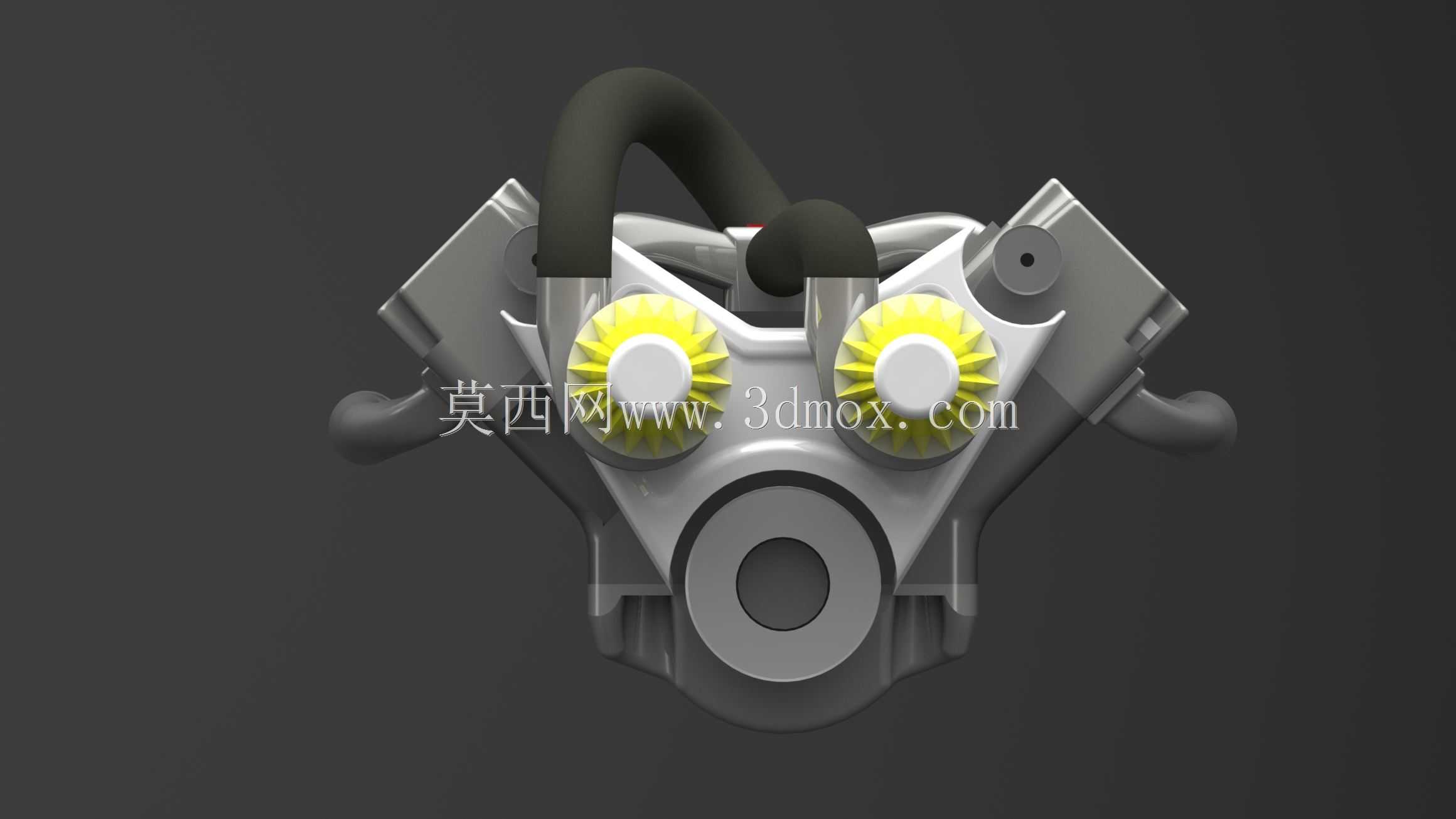

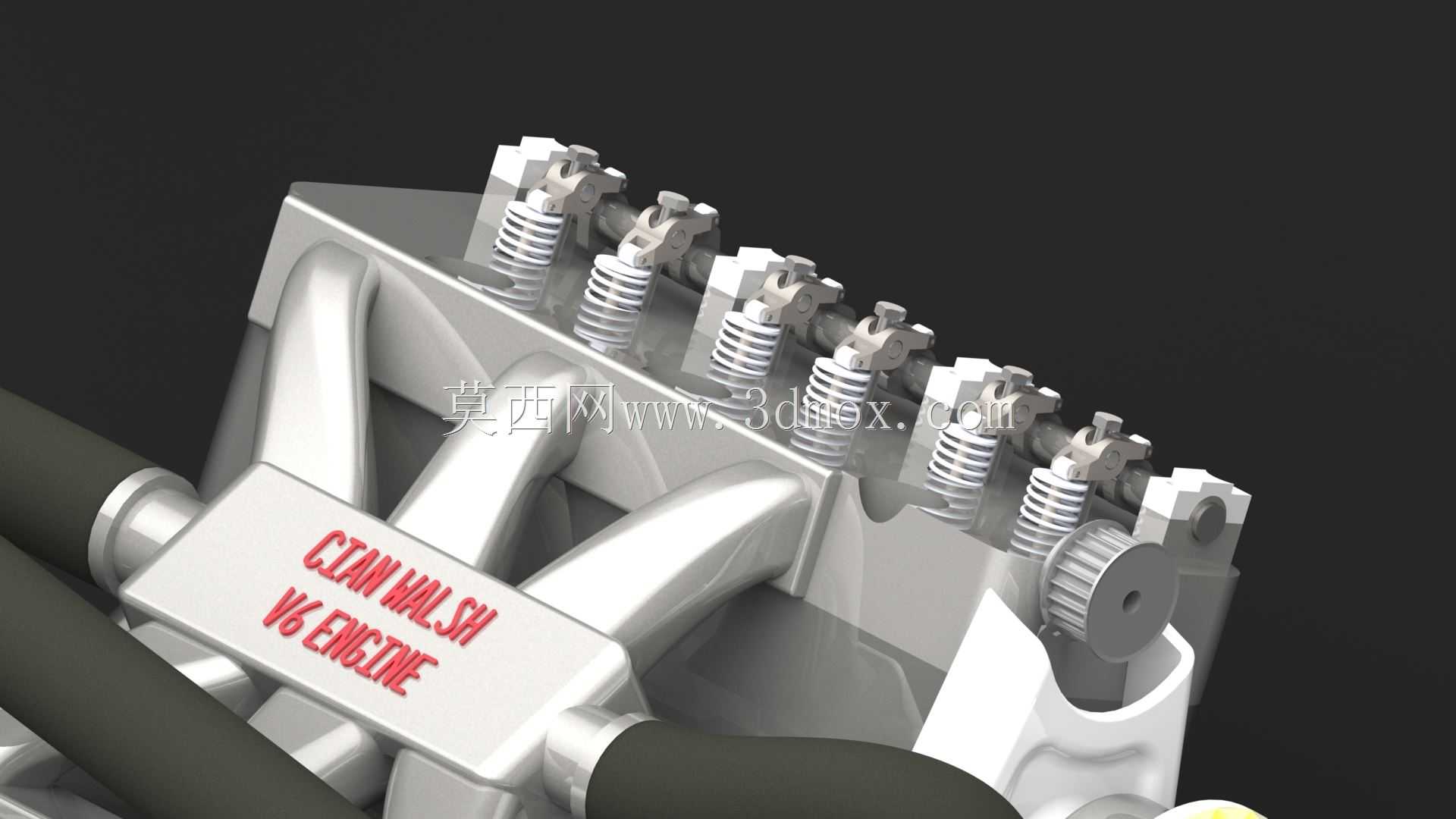

　　从功能特性来看，模型完整复刻了机械增压版本V6发动机的核心结构布局，V型夹角的缸体排布既保留了实机紧凑的结构优势，也清晰呈现了两侧缸体的进排气路径、增压管路的走向逻辑。机械增压器的安装位置、传动连接结构都做了等比例还原，可直观展示增压气流从进气端经压缩后送入各气缸的路径，配气机构的凸轮轴轮廓、气门弹簧排布、挺柱传动结构都按照真实机的运动关系设计，转动曲轴时可观察到活塞往复运动与气门开闭动作的精准配合，不会出现运动干涉，能完整体现内燃机做功循环的完整逻辑。

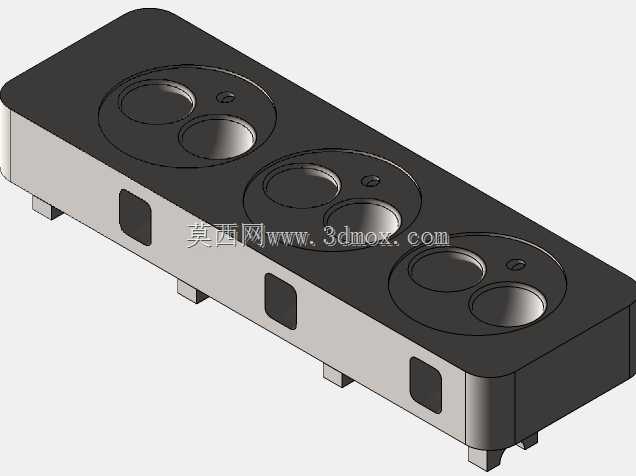

　　设计过程中首先要明确的是安装边界与尺寸适配，这类展示用模型不需要完全照搬量产机型的全部尺寸，但核心部件的比例关系必须严格对齐实机：V型缸体的夹角角度、曲柄连杆的长度比、凸轮轴与曲轴的传动比都要符合真实机械增压V6发动机的参数，避免出现运动逻辑错误。缸体部分采用分体式建模思路，将缸盖、缸体、油底壳拆分为独立可拆分的结构，既方便展示内部水道、油道的大致走向，也能降低3D打印或者机加工制作的难度；进排气歧管的管路走向做了适度简化，在保留增压管路核心布局的前提下，去掉了实机上过于细碎的传感器安装座、线束固定卡扣等非核心结构，避免模型过于繁杂干扰核心运动结构的展示。

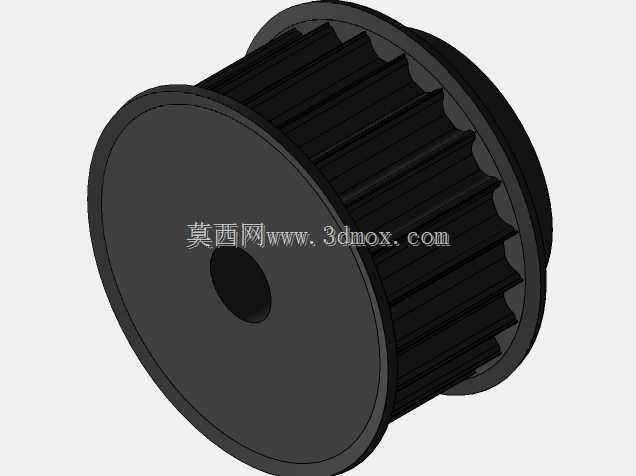

　　外形尺寸上，模型整体控制在可放置于常规展示台的范围，长度不超过400mm，宽度适配V型缸体的夹角布局，高度预留出增压器、进气歧管的安装空间，底部设计有平整的安装基座，既可以保证转动演示时的稳定性，也能适配实训台、展示柜的安装固定需求。安装边界方面，所有运动部件的外轮廓都预留了足够的安全间隙，转动曲轴时活塞不会碰撞缸盖，气门运动行程内不会与活塞顶部发生干涉，增压器的传动轮与周边管路、支架的间隙控制在合理范围，既不会出现旷量过大的松散感，也不会因为装配公差导致运动卡滞。

　　从工程应用的角度来说，这类模型的建模过程需要严格遵循机械设计的基本准则，曲柄连杆机构的运动要符合曲柄半径与连杆长度的合理比值，避免出现传动死点；配气凸轮的型线虽然不需要完全复刻量产机的高性能轮廓，但要保证进排气门的开闭时机符合四冲程发动机的基本逻辑，能直观展示重叠角的存在；机械增压器的转子传动关系也要做准确还原，转动时可看到两个转子的同步反向运动，体现增压部件的基本工作原理。对于三维建模从业者来说，搭建这类模型的过程也是梳理内燃机核心结构逻辑的过程，需要先理清各部件的传动层级，从曲轴这个核心动力输出部件开始，逐步搭建连杆、活塞、缸体，再延伸到配气机构、增压系统、外围附件，每一步都要校验运动干涉，才能保证最终模型的可动性与结构准确性。
