UNF细牙外六角全螺纹螺栓结构设计

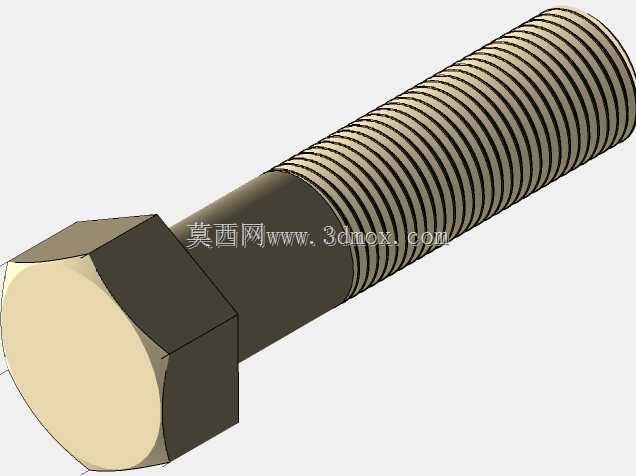

这款UNF细牙外六角全螺纹螺栓，是机械装配领域应用极广的一类紧固连接件，在液压阀组安装、精密仪器台架固定、航空航天机载设备装夹、汽车发动机周边附件紧固等对防松性能、螺纹啮合精度要求较高的场景中，常作为核心紧固件使用。不同于普通粗牙螺栓，细牙螺纹的螺距更小，螺纹升角更低，在承受振动载荷、交变载荷的工况下，自锁性能更突出，不容易出现受振松脱的问题，同时因为牙型更细，对薄壁件的攻牙损伤更小，适合在壁厚较薄的安装基座上使用。从结构设计来看，这款螺栓采用标准外六角头部，六角对边尺寸、头部厚度均匹配对应公称直径的标准扳手空间要求，装配时可使用普通开口扳手、套筒扳手施加拧紧力矩，头部与螺杆衔接处做了平滑过渡圆角，避免应力集中导致的头部断裂失效，全螺纹的设计让螺栓的有效拧入长度不受光杆段限制，可适配不同厚度的叠层连接件安装，不需要额外计算光杆段的避让长度，现场装配的适配性更强。本次建模还原的是5/8英寸公称直径、每英寸18牙的UNF统一细牙螺纹规格，建模过程中严格遵循美制统一螺纹的牙型标准，牙型角60度，牙顶与牙底的平切尺寸符合规范，螺纹段的有效长度覆盖整根螺杆除头部外的全部区域，螺纹收尾处的退刀结构做了简化处理，既保证模型外观与实物一致，也避免建模过程中出现碎面、破面问题，方便后续导入装配体做干涉检查。在实际选型使用时，需要注意安装边界的预留：六角头部的回转空间要满足扳手操作的最小半径要求，螺纹拧入基座的深度要达到公称直径的1到1.5倍，才能保证足够的啮合强度，避免螺纹滑牙；如果是在有腐蚀要求的场景下使用，还可以在模型基础上调整表面处理结构，增加镀层厚度的特征，匹配不同工况的使用需求。这类细牙螺栓在装配时通常需要配合平垫圈、弹簧垫圈或者尼龙锁紧螺母使用，进一步提升防松性能，建模时也预留了垫圈的安装贴合面，头部下端面与螺杆轴线的垂直度公差控制在标准范围内，保证拧紧后垫圈受力均匀，不会出现偏载导致的垫圈变形、紧固力不足问题。
