带传动式无级变速CVT变速箱结构模型

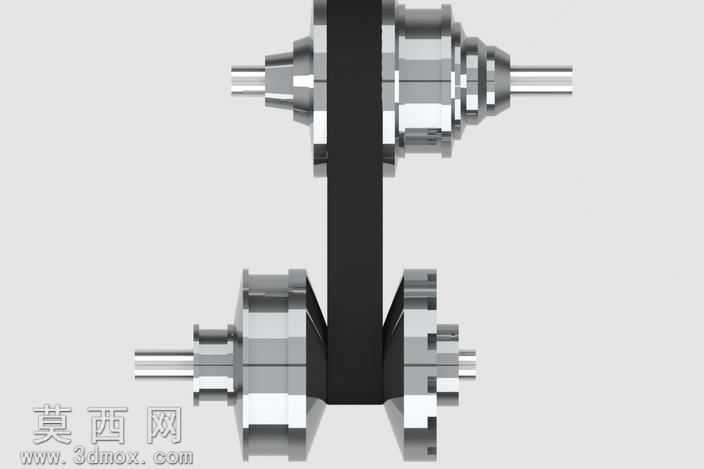

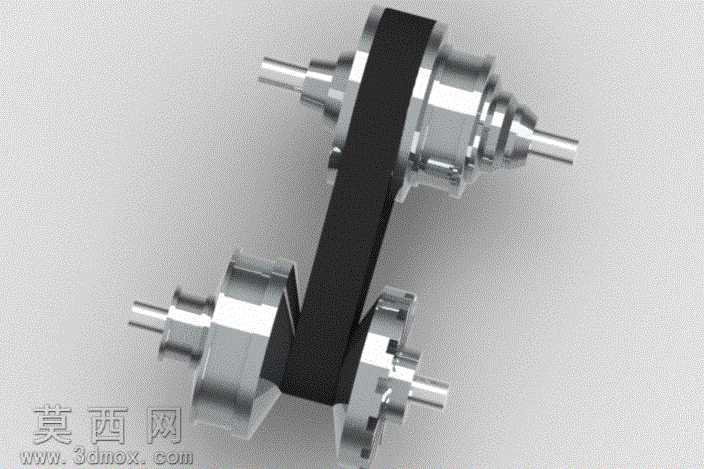

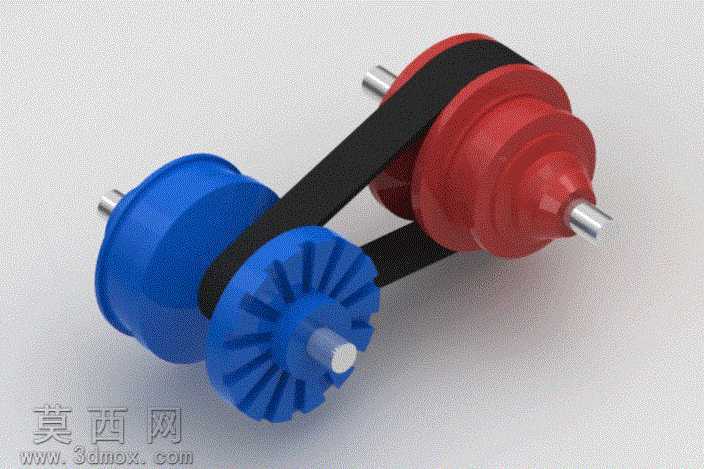

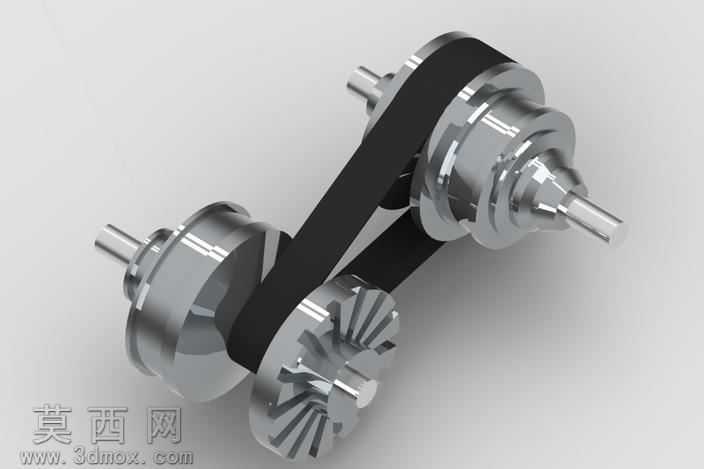

本模型为带传动式无级变速CVT变速箱三维结构模型，采用三维建模软件完成全参数化结构搭建，完整还原了CVT无级变速机构的核心传动逻辑与部件组成。建模过程中首先依据无级变速的工作原理，确定主从动变速轮组、传动皮带、支撑轴系的核心尺寸比例，对主动轮组的可动锥盘、固定锥盘结构进行精准建模，还原锥盘工作面的倾斜角度与轴向滑移的配合结构，从动轮组采用与主动轮组匹配的锥盘结构，保证传动过程中皮带与锥盘的接触贴合度。模型中传动皮带采用实体建模方式，还原皮带与主从动轮槽的啮合接触状态，清晰展示皮带在不同轮径位置的传动形态，直观呈现CVT通过改变主动轮、从动轮的工作直径实现连续变速的核心原理。材质渲染阶段，对两个变速轮组分别赋予差异化的工程塑料材质，其中一组轮体采用蓝色哑光工程塑料材质，另一组采用红色哑光工程塑料材质，清晰区分主从动部件；传动皮带赋予黑色橡胶材质，还原橡胶皮带的表面质感与哑光特性；支撑轴端赋予金属银色材质，模拟钢制传动轴的金属光泽与机加工表面质感，不同部件的材质区分明确，便于快速识别各结构的功能分区。结构设计上完整保留了CVT变速箱的核心传动逻辑，省略了外部壳体、液压控制模块等非核心展示部件，重点突出无级变速的核心传动结构：两个可变直径的锥轮组配合传动皮带，通过锥盘的轴向移动改变皮带在轮组上的工作半径，从而实现传动比的连续无级变化，可直观展示连续变速传动的工作过程，无换挡顿挫的传动特性通过结构形态清晰呈现。模型各部件的装配关系准确，轴系与轮组的同轴度、锥盘的滑移配合间隙、皮带的张紧状态均符合实际CVT机构的设计要求，可用于无级变速原理的教学演示、传动结构方案的参考设计，帮助理解CVT变速箱相较于传统齿轮变速箱的结构差异与传动优势。
