单型腔底盖注塑模具结构设计

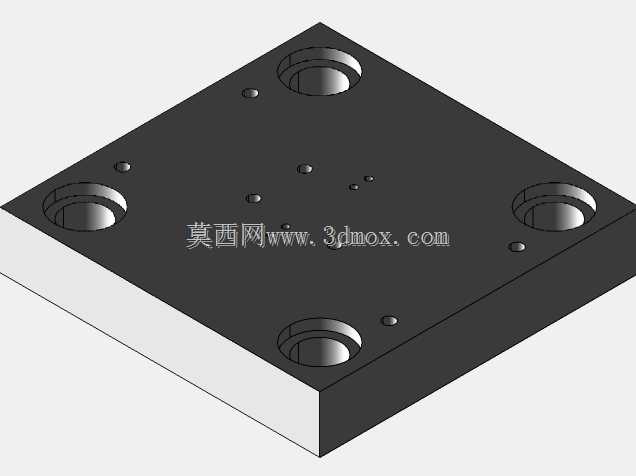

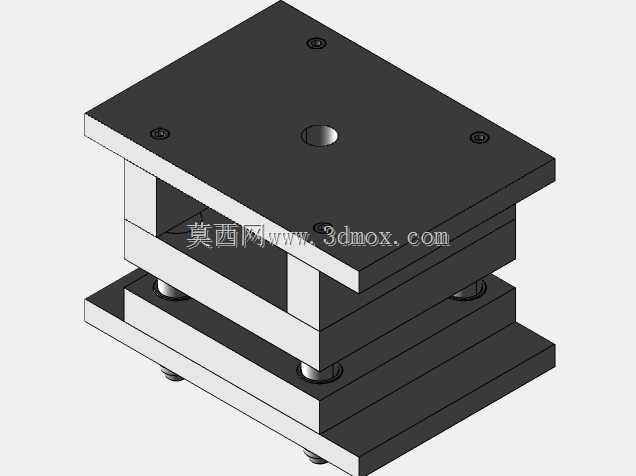

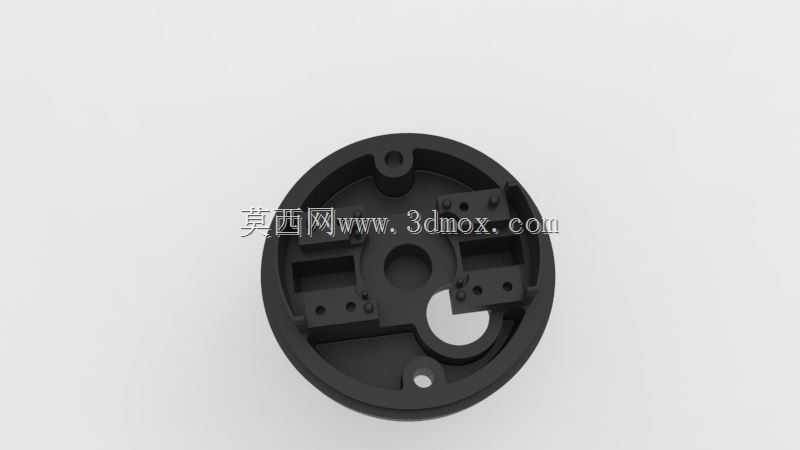

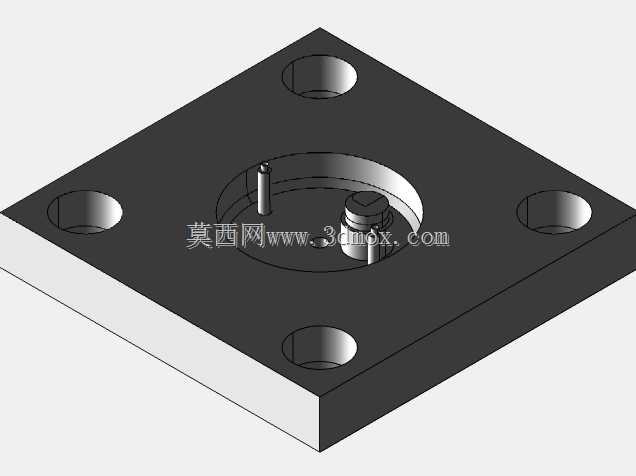

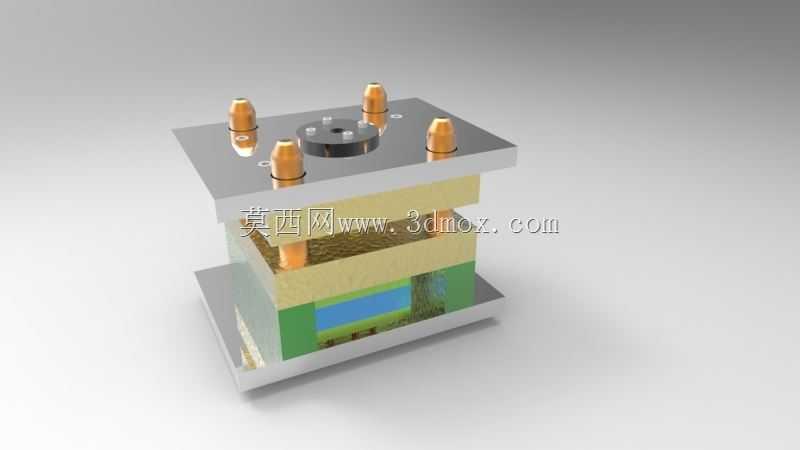

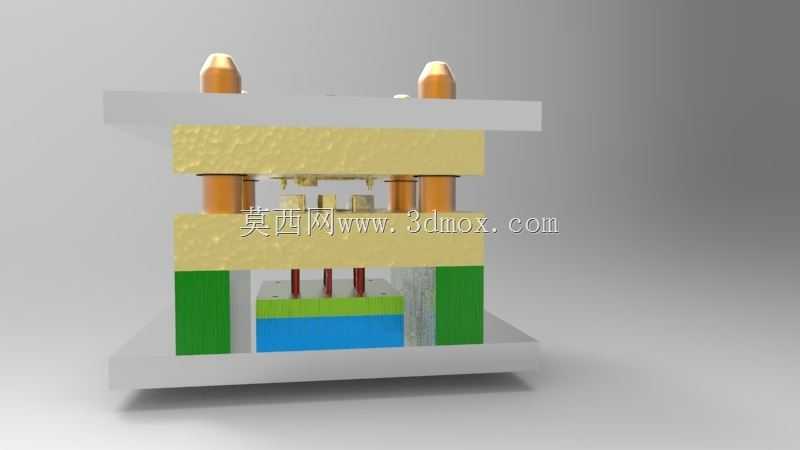

这套单型腔注塑模具主要面向小型塑料底盖类零件的批量注塑生产场景，适配卧式注塑机的常规装夹规格，模架整体采用标准模胚组合结构，上下安装板预留的定位圈、浇口套安装位完全匹配通用注塑机的射嘴定位尺寸，导柱导套采用对称四角布置，合模过程中可实现精准导向，避免型腔错位导致的零件飞边、尺寸超差问题。模具的型腔与型芯采用分体式设计，单独拆分加工，后续若出现型腔磨损、碰伤等故障，可直接拆卸对应镶件更换维修，无需整体报废模架，能大幅降低生产维护成本。浇注系统采用中心直浇口设计，熔融塑料从模架中心位置直接注入型腔，填充路径短，可有效降低注射过程中的压力损失，对于小型底盖类平板结构零件，能保证填充过程中料流前沿均匀推进，减少熔接痕、缺胶等成型缺陷。顶出结构采用均匀分布的顶杆布置，顶出点位对应底盖零件的加强筋、边缘刚性区域，顶出过程中受力均匀，可避免零件顶白、顶穿变形问题，开模后顶杆同步动作，能将成型后的零件平稳从型芯上脱出，配合机械手可实现全自动取件生产。冷却系统针对单型腔结构做了简化设计，在型腔、型芯镶件内部布置了循环冷却水道，水道距离型腔壁的距离保持均匀，可保证成型过程中模温均匀分布，缩短零件冷却定型时间，提升单模生产节拍。整套模具的锁紧结构采用模架自带的锁模片配合注塑机锁模力，可承受注射过程中型腔内的熔融塑料压力，避免涨模问题。模具的所有连接紧固件均采用标准内六角螺钉，拆装过程无需特殊定制工具，日常机台换模、维护保养的操作门槛较低，适配中小批量塑料零件的生产需求，若后续需要提升产能，可在该结构基础上扩展为1出2或1出4的多型腔结构，调整冷却水道布局与浇注系统分支即可，整体结构的拓展性较强。
