旋钮注塑成型模具及配套塑件结构设计

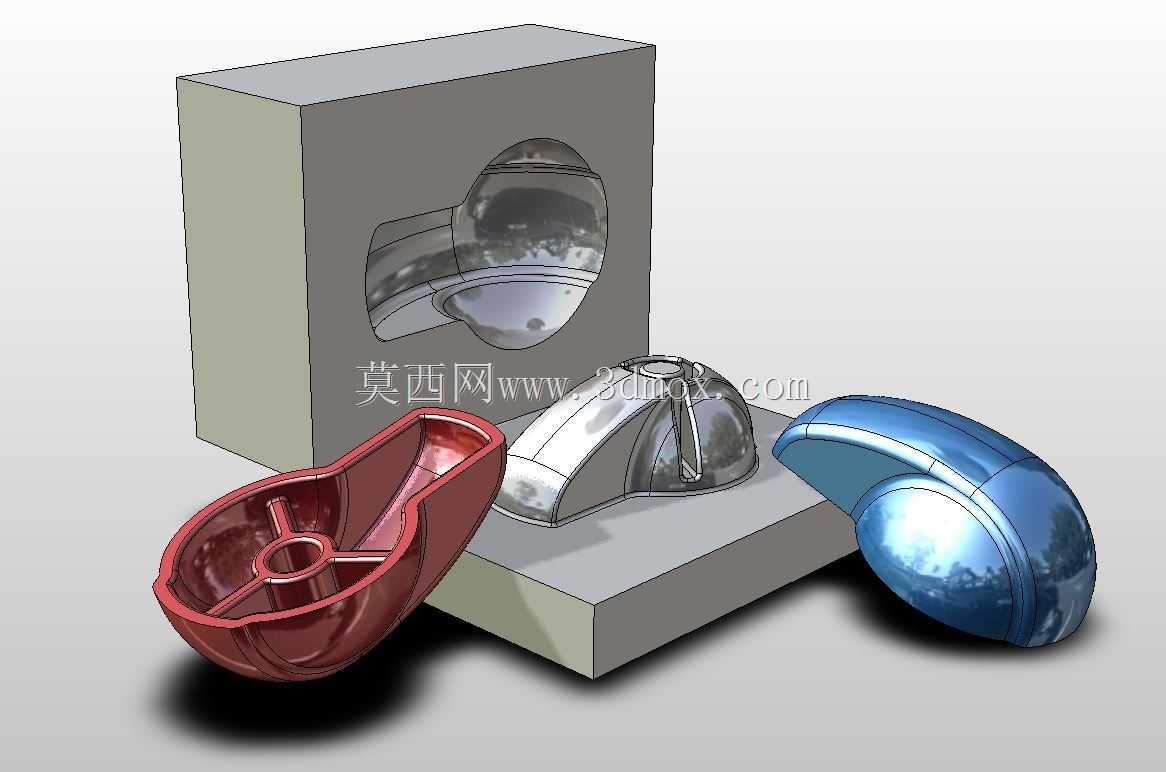

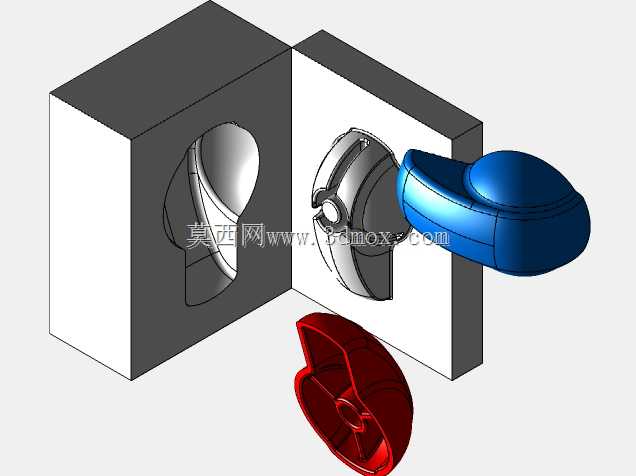

这套结构针对家电、工控设备面板上常用的调节旋钮做了完整的注塑成型方案设计，日常接触到的设备参数调节、档位切换旋钮，大多通过这类模具实现批量注塑生产，塑件直接装配在设备面板的调节轴上，承担人机交互的操作反馈功能。从结构设计逻辑来看，模具采用单型腔布局，分型面沿着旋钮塑件的最大轮廓线设置，能最大程度减少开模时的塑件粘模风险，浇口设置在塑件内侧非外观面位置，避免在旋钮的外露操作面留下浇口痕迹，保证成品外观面的光洁度，满足消费类、工业类设备的外观装配要求。模具的型腔部分直接加工在模仁镶块上，针对旋钮的弧形曲面外观面，型腔做了镜面抛光处理，保证注塑成型后塑件的曲面光泽均匀，不会出现流痕、缩印等外观缺陷；型芯部分对应旋钮的内部装配结构，做了对应的加强筋、轴孔定位结构，成型后塑件内部的筋位能提升旋钮整体的结构强度，避免装配后受力开裂，轴孔的尺寸公差控制在合理范围内，能和设备上的调节轴实现过盈配合，保证旋钮转动时不会出现松脱、打滑的问题。从安装边界来看，整套模架采用标准龙记模架尺寸，能直接适配市面上常用的120吨级卧式注塑机的安装孔位，不需要额外做模架改装，模具的导柱导套设置在模架四个角位，合模时的定位精度能控制在0.02mm以内，避免出现型腔错位导致的塑件壁厚不均问题。冷却水路围绕型腔、型芯做环绕布置，水路距离型腔表面的距离保持在15-20mm，保证注塑过程中型腔各位置的温度均匀，减少塑件的冷却变形，成型后的旋钮塑件翘曲量能控制在0.1mm以内，满足装配的平面度要求。顶出结构采用顶针加推板的组合顶出方式，针对旋钮的弧形薄壁结构，顶出力均匀分布在塑件的非外观边缘位置，避免顶出时塑件出现顶白、变形的问题，开模后塑件能自动脱落，配合注塑机的机械手取件能实现全自动化批量生产。这套结构同时考虑了不同表面处理的适配性，型腔部分预留了晒纹、电镀的工艺余量，能根据客户需求直接调整型腔表面处理工艺，生产出哑光、亮面、电镀效果的旋钮塑件，适配不同设备的外观设计风格。
