带加强筋立式直角安装支撑固定座

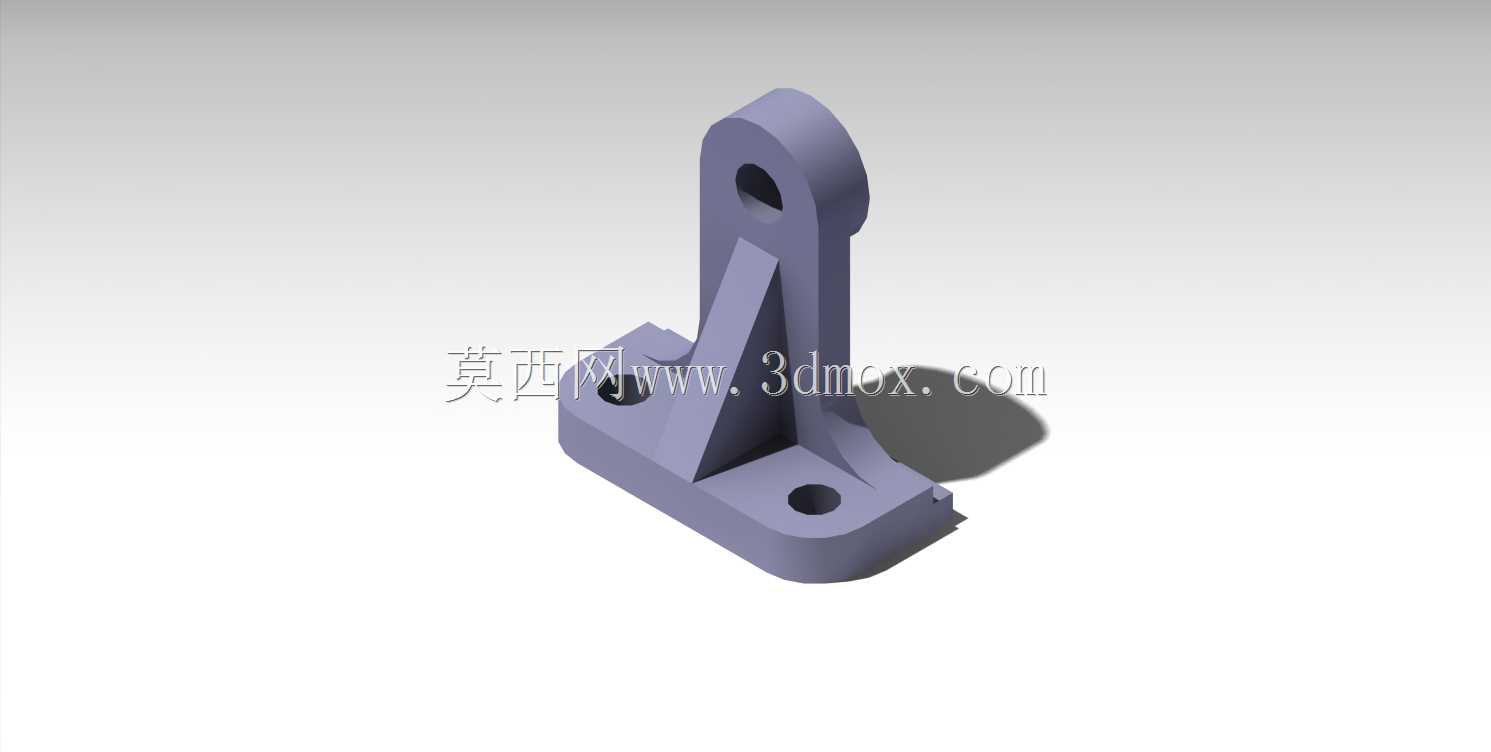

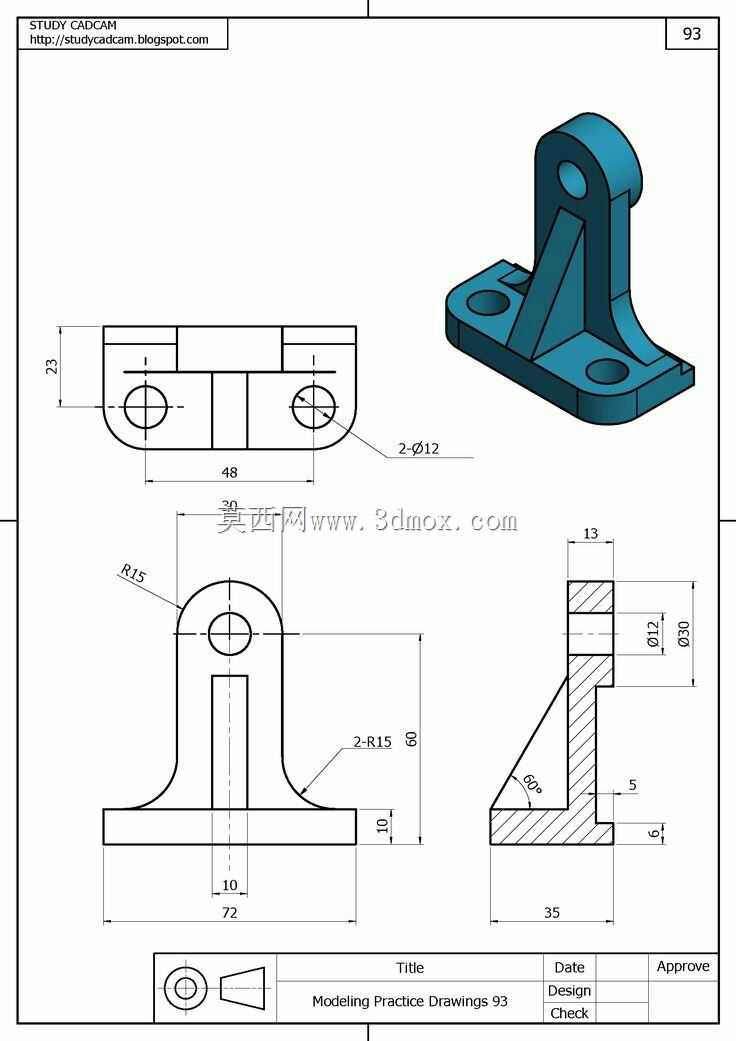

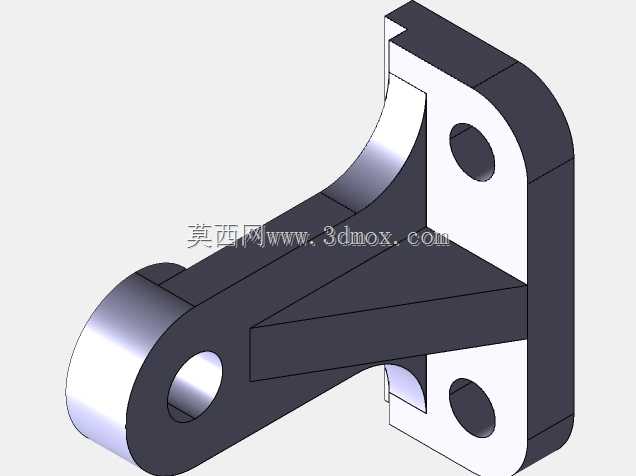

这类立式直角支撑固定座，在轻工自动化生产线、小型物料输送机架、检测设备工装架的搭建场景中应用十分普遍，主要承担垂直方向构件与水平安装基面的连接承载作用，避免悬臂类安装的构件出现受力偏转、连接松动的问题。从结构设计来看，底座采用方形平板布局，两个安装孔沿底座对角方向分布，安装时可通过螺栓直接固定在型材台面或钢板基座上，孔位的间距设置预留了标准螺栓的扳手操作空间，不会出现安装时工具无法就位的情况。垂直方向的立板顶部设置了单耳铰接孔，用来连接需要小角度摆动的连杆、摆臂类构件，立板与底座之间的三角加强筋是整个结构的受力核心，筋板的厚度与立板厚度保持一致，从底座内缘一直延伸到立板中上部位置，能够有效抵消立板受侧向载荷时产生的弯曲应力，避免立板根部出现应力集中断裂的问题。实际选型使用时，需要先确认底座的安装边界尺寸，确保安装基面的可用平面能够完全容纳方形底座，避免底座部分悬空导致连接受力不均；其次要核对顶部铰接孔的内径尺寸，匹配对应直径的铰接销轴，同时要确认立板的垂直高度，保证连接后的摆臂构件运动行程不会与周边其他结构产生干涉。整个零件的所有棱边都做了小尺寸倒角处理，既可以消除加工后的锐边毛刺，避免装配时划伤操作人员，也能减少热处理环节的尖角应力开裂风险。从受力传递路径来看，顶部铰接孔承受的径向载荷会通过立板均匀传递到三角筋和底座上，再通过底座的两个安装螺栓分散到安装基面，整个传力路径没有突变的截面，结构刚度足以应对常规轻载工况下的交变载荷，不会出现长期使用后结构变形的问题。建模过程中需要注意筋板与立板、底座的相接处要做圆角过渡，对应实际加工的铸造或铣削工艺圆角，避免直角相接带来的应力集中问题，同时安装孔和顶部铰接孔的同轴度、垂直度公差要符合通用机械连接件的精度要求，保证装配后铰接部件转动顺畅，无卡滞偏斜的情况。
