不锈钢AISI304立式热隧道管路支架

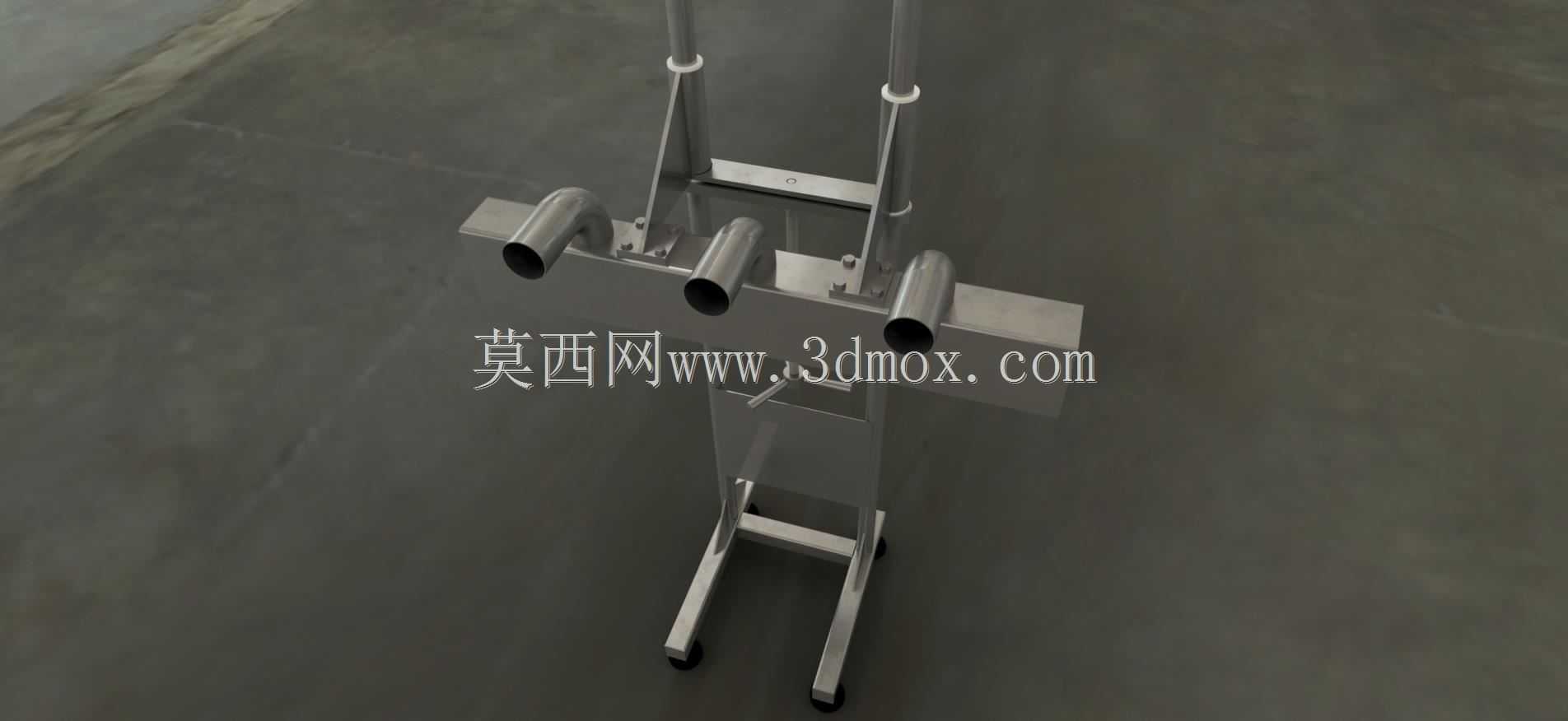

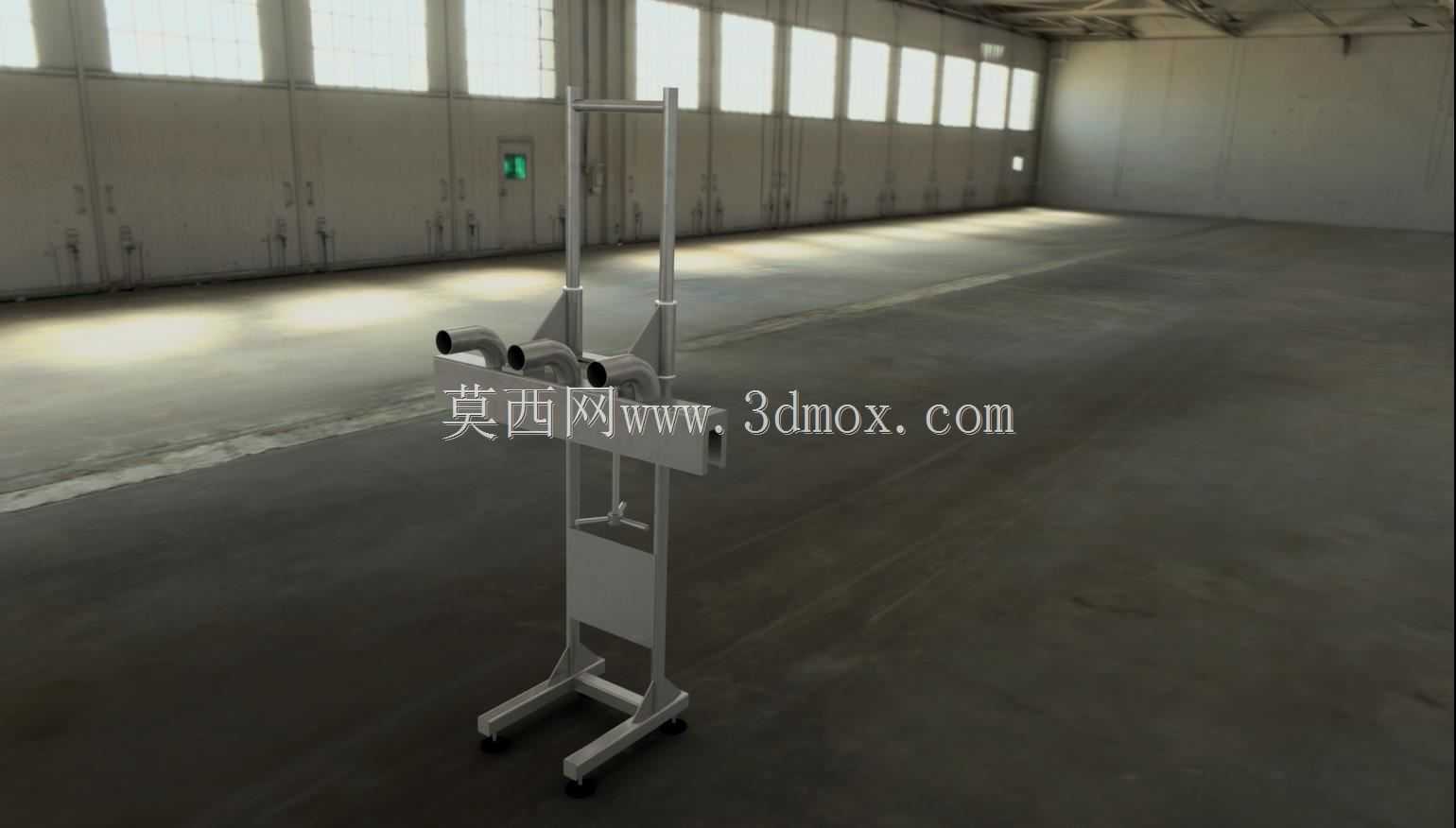

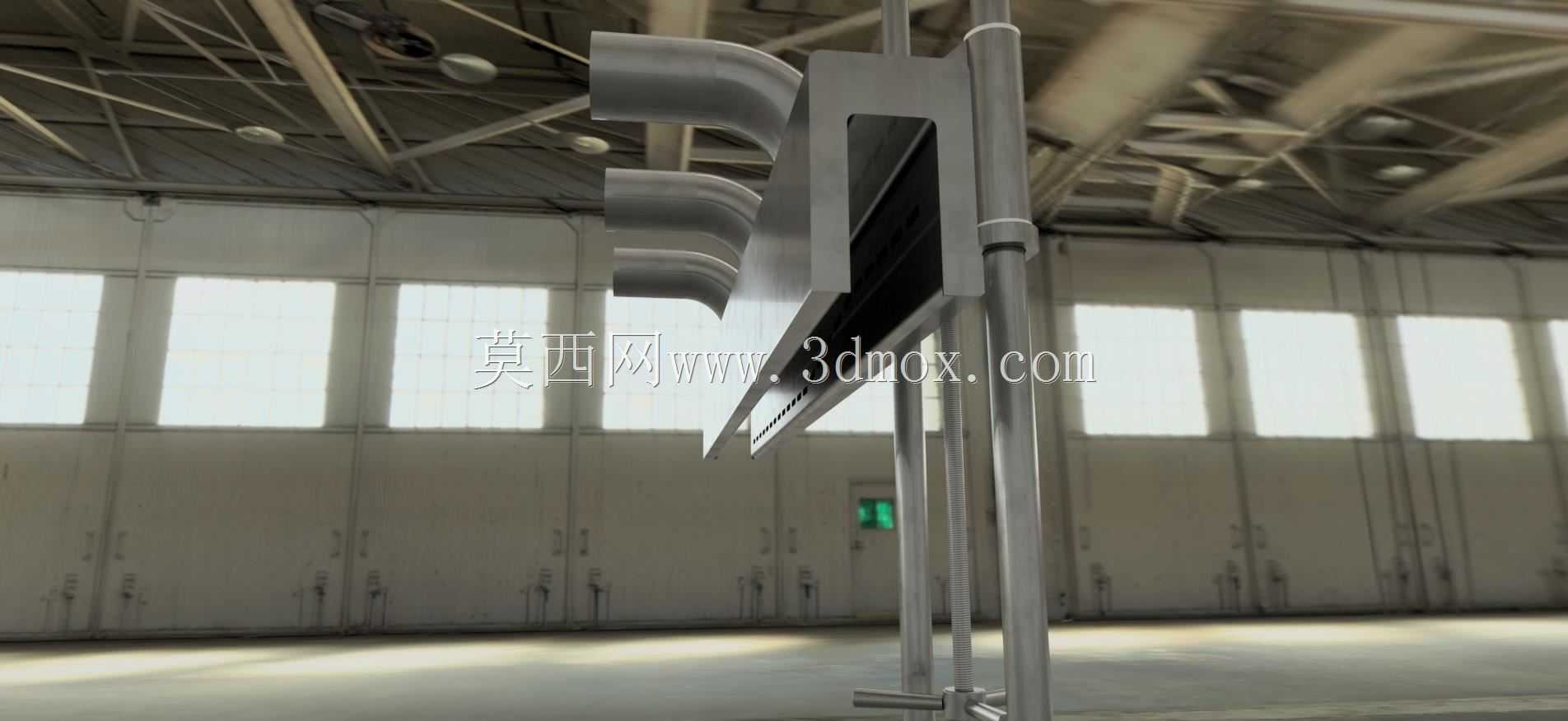

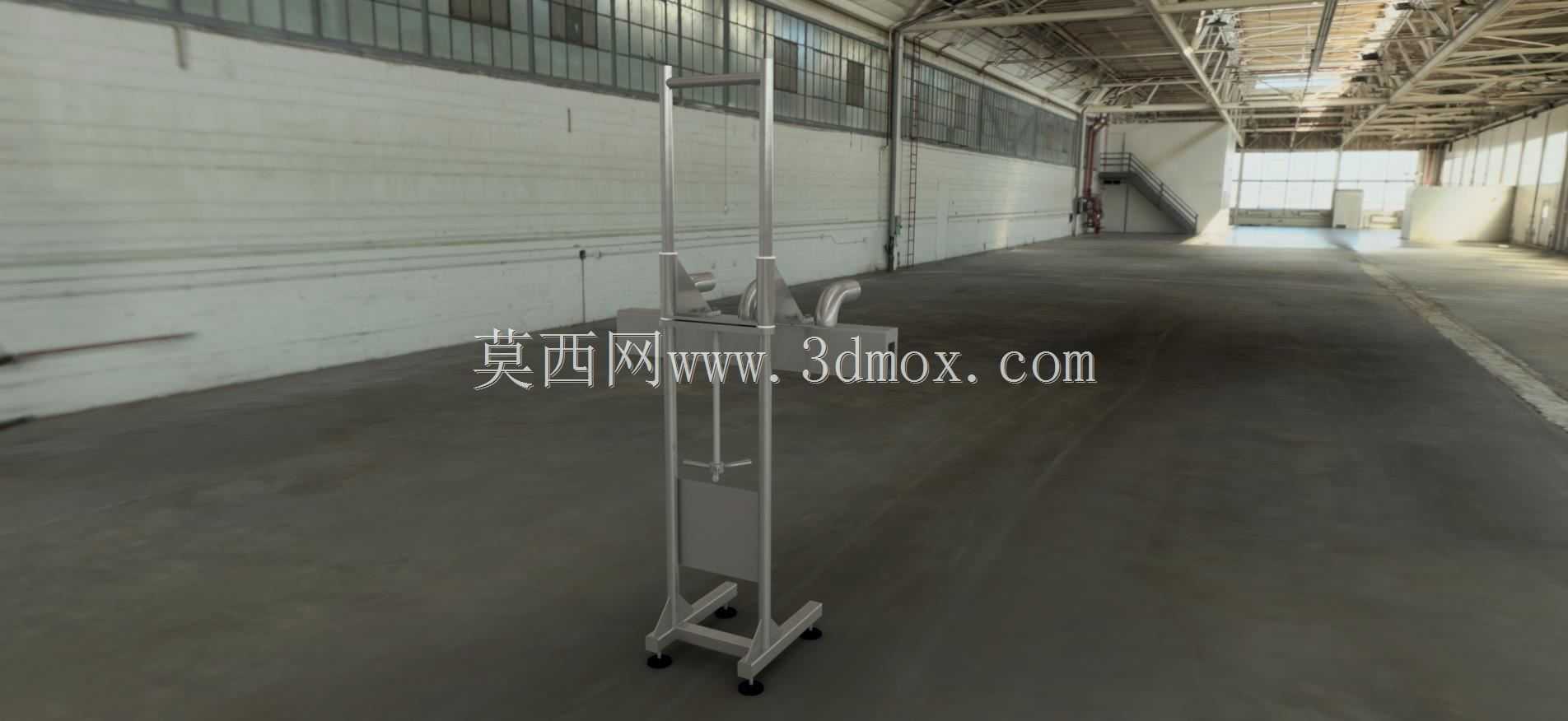

这款立式管路承载支架采用AISI304不锈钢材质加工成型，整体采用方管焊接框架结构，底部配置带刹车的万向脚轮，可满足车间内灵活移位与定点固定的双重使用需求，常见于食品加工、医药洁净生产车间的热介质输送工位，用来承托热隧道配套的进出管路，避免管路悬空产生的形变应力，同时适配洁净车间定期移位清洁的运维要求。从结构设计逻辑来看，整体采用对称式框架布局，底部为H型焊接底架，四根方管立柱向上延伸，中部设置横向承托板用来安装管路固定卡箍，上部设置多组横向伸出的管接头安装位，可同时对接三路进出管路，管路接口高度匹配常规热隧道设备的介质进出口标高，安装时无需额外调整管路弯折角度，减少介质输送的沿程阻力。设计阶段充分考虑了304不锈钢的焊接变形控制，所有对接焊缝采用满焊后打磨钝化处理，避免焊缝位置藏污纳垢，符合洁净生产区域的卫生级设计要求，框架的方管选型经过承重校核，可承受满载管路加上介质重量的1.5倍载荷，长期使用不会出现框架侧弯变形。设备的整体占地宽度控制在0.6米以内，长度约0.8米，整体高度约1.7米，安装时仅需预留周边0.3米的操作维护空间即可，不会占用过多车间通道面积，脚轮采用聚氨酯包胶材质，移动时不会划伤环氧地坪，刹车踏板踩下后可实现整体锁止，避免管路对接过程中支架移位造成的接口错位。上部的管路安装位预留了卡箍调节余量，可适配一定管径范围内的不锈钢管道安装，中部的承托板可根据实际需求加装小型阀门或者温度检测元件，不用额外在支架上钻孔焊接，降低现场改造的工作量。框架所有棱角位置都做了R3圆角打磨处理，避免操作人员移位或者维护时被尖锐棱角划伤，整体结构无卫生死角，日常清洁时可直接用高压水枪冲洗，不会出现积液残留的问题，适配食品、医药行业定期消杀的作业要求。
