松下Lumix相机钣金节点云台适配结构

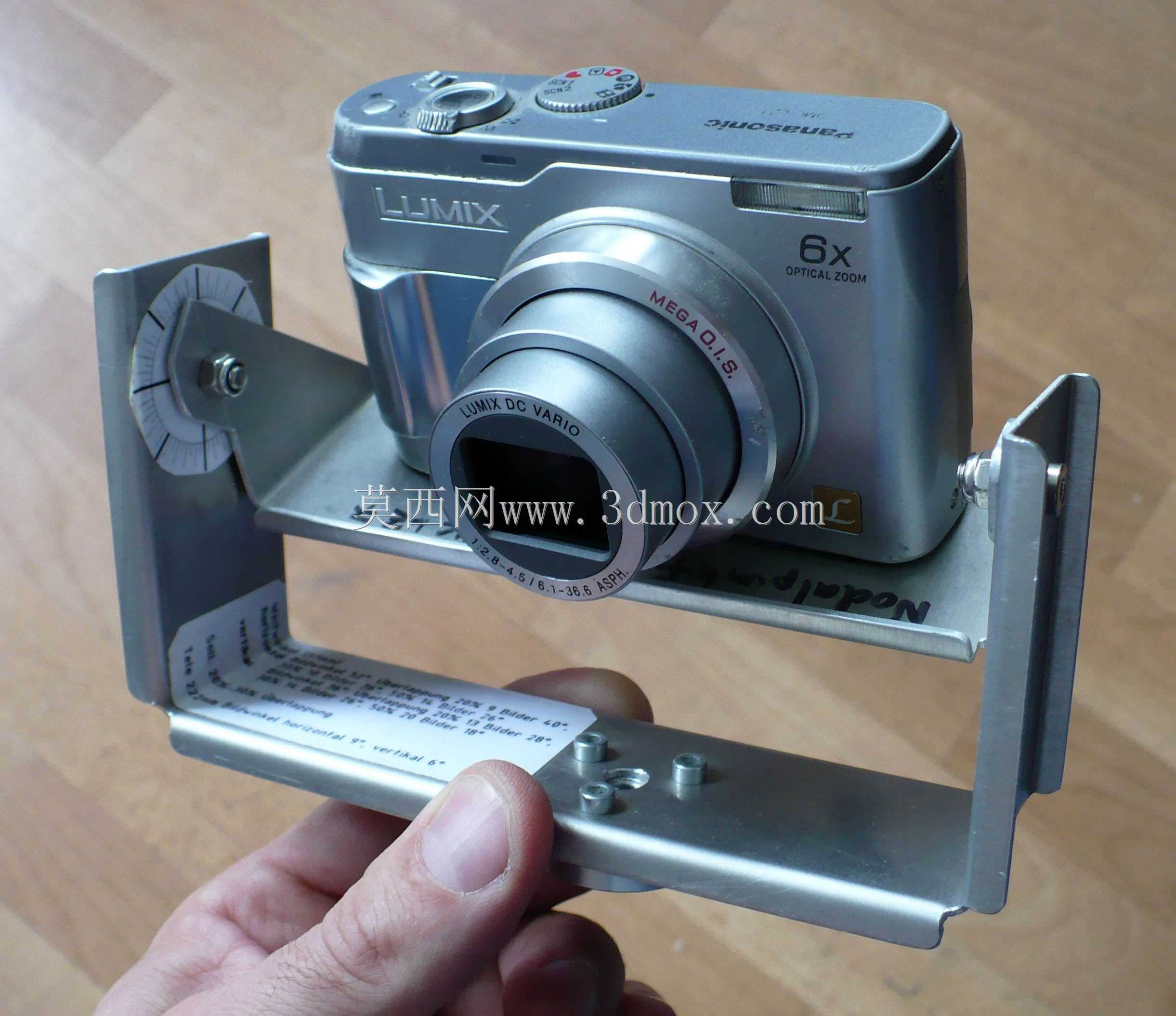

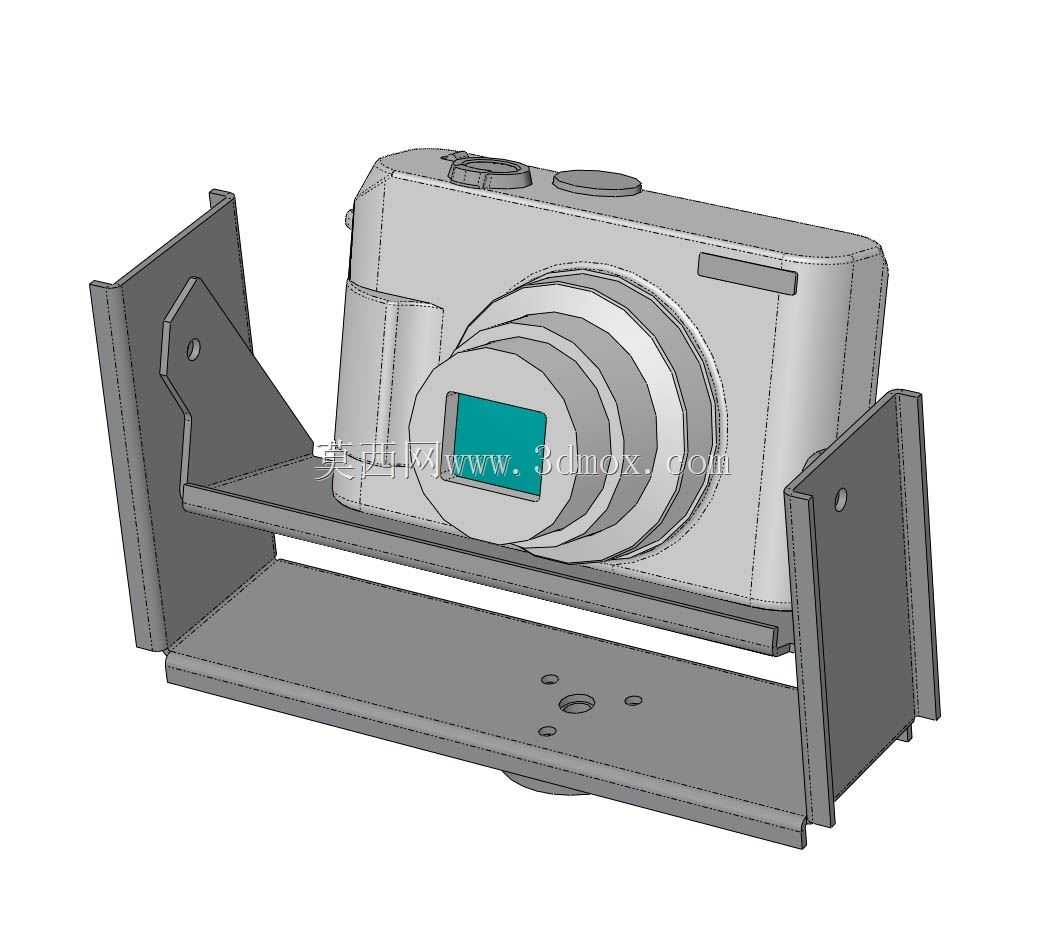

这套适配结构主要面向摄影器材配套、全景拍摄辅助场景，解决便携数码相机在节点云台上的精准定位固定需求，尤其适配松下Lumix LZ系列紧凑型相机，从LZ1到LZ7同尺寸机型均可通用。实际使用中，节点云台的核心作用是保证相机镜头的光学节点处于云台旋转轴心上，避免全景拼接时出现视差错位，这套钣金支架正是为了让对应型号相机无需额外调整垫块，就能快速装夹到准确位置。从结构设计来看，支架采用折弯钣金成型，两侧立板做了斜切避让处理，既不会遮挡相机镜头伸缩路径，也不会干涉机身侧面的按键、接口操作，底部托板预留了多组安装孔位，既可以通过中心孔与云台转轴同轴固定，也能通过周边小孔调整前后位置，适配同系列不同机型的细微重心差异。设计时优先考虑了装夹效率，两侧立板的间距刚好匹配对应相机的机身宽度，相机放置到底部托板后即可完成初步定位，无需反复调整左右位置，立板上预留的小孔可用于加装锁紧压片，避免拍摄旋转过程中相机出现滑移。安装边界方面，支架整体采用薄钢板折弯成型，整体轮廓完全处于相机机身投影范围内，不会额外增加过多外接负载，底部安装面的平面度控制在常规钣金加工公差范围内，可保证与云台安装面完全贴合，避免安装后出现倾斜导致光轴偏移。不同于市面上通用的可调式快装板，这套专用适配结构省去了每次安装时的节点校准步骤，对于固定使用同系列相机的全景拍摄场景，能大幅减少前期准备时间，同时钣金结构的抗振性优于3D打印类塑料支架，在户外移动拍摄、长时间延时拍摄场景下的稳定性更有保障。结构上没有多余的冗余设计，所有折弯边都做了对应受力考量，两侧立板的折弯翻边既提升了支架整体刚性，也形成了对相机侧面的防护，避免装拆过程中刮蹭相机机身漆面，底部托板的开孔除了安装固定作用，也能减轻支架整体自重，降低云台旋转时的负载惯量，保证旋转启停过程更平稳。
