钻机底盘抗扭承载框架结构设计

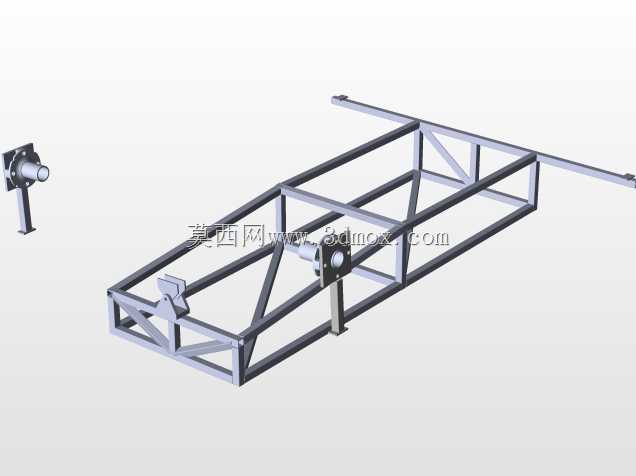

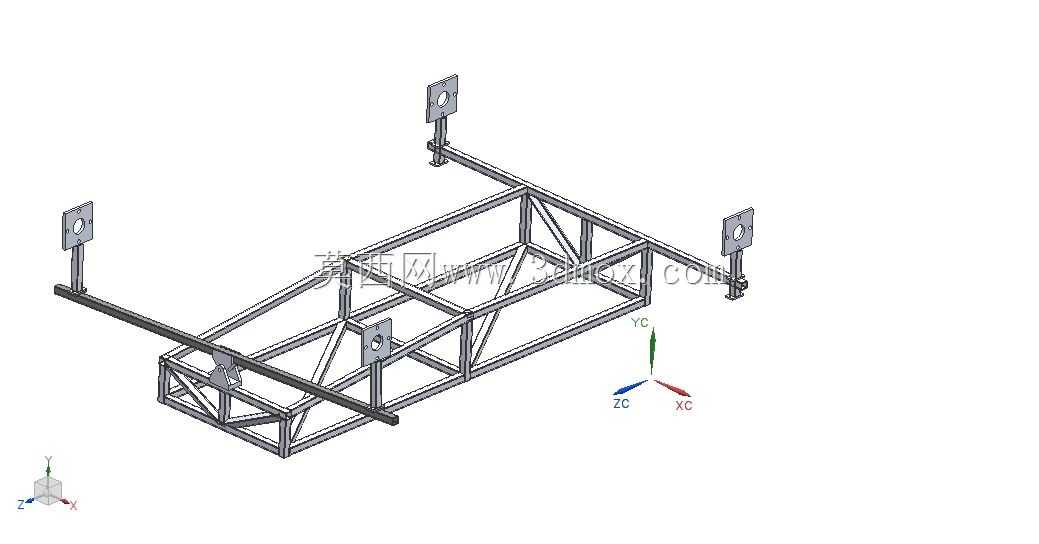

野外勘探作业场景中，钻机在凹凸不平的非硬化场地就位时，四个支撑点往往无法处于同一水平面，底盘会承受持续的交变扭转载荷，若结构抗扭刚度不足，轻则导致钻杆进给偏斜、钻孔精度超差，重则引发焊缝开裂、结构变形失效，直接影响作业安全与设备寿命。这套框架结构采用矩形管材拼接的桁架式构型，核心设计目标是在控制整体自重的前提下最大化扭转刚度，匹配钻机作业时的复杂载荷工况。从结构布局来看，主纵梁采用通长布置的大截面矩形管，承担整机重量与钻进时的轴向冲击载荷，多组斜向腹杆按照45度最优传力角度交叉布置，将局部集中的扭转载荷快速分流至整个框架截面，避免局部应力集中。四个角点向外延伸的支撑安装座，预留了与液压支腿的连接孔位，安装座与主框架之间增设了三角加强筋板，抵消支腿反力带来的局部弯矩，安装面的平面度公差控制在0.2mm以内，保证支腿装配后无附加内应力。横向布置的多组横梁既作为上部钻机主机、动力站、操控台的安装基准，也协同纵梁与腹杆构成封闭的抗扭截面，横梁上预设的安装孔位按照通用钻机的安装尺寸排布，可适配多数中小型岩心钻机、水文钻机的安装需求。结构外侧延伸的杆状构件为外围防护栏与走台的安装基体，无需额外焊接支架即可完成外围附件装配，减少现场焊接带来的结构变形。设计过程中通过扭转刚度仿真验证，在单侧支腿抬升150mm的极限工况下，框架最大扭转角控制在0.3度以内，主应力低于材料许用应力的60%，满足野外恶劣工况下的长期使用要求。框架整体的安装边界充分考虑了运输尺寸限制，宽度符合公路运输的通用限宽要求，长度方向可根据不同钻机的主机尺寸做模块化调整，腹杆的排布避开了底盘下部走行机构、液压管线的布置空间，不会与其他部件产生装配干涉。所有管材连接处均采用满焊工艺，焊后进行整体去应力处理，避免长期交变载荷下焊缝疲劳开裂，外露安装面做防锈底漆处理，适配野外高湿、多粉尘的作业环境。
