Faulhaber17W无芯直流电机结构模型

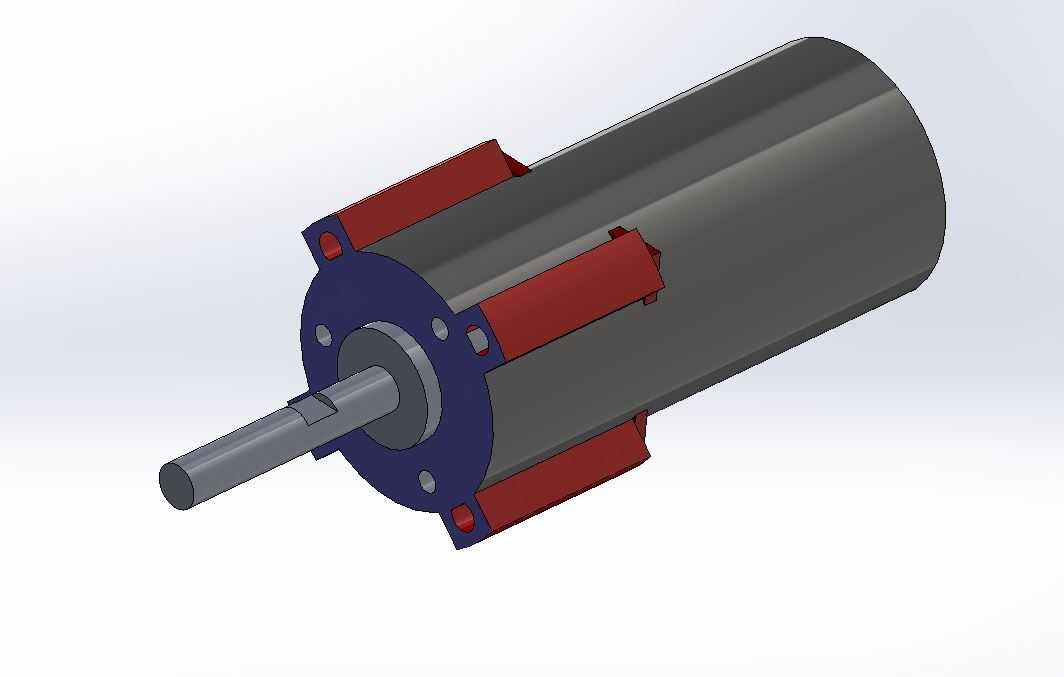

　　这款无芯直流电机的三维结构还原，完全围绕小型精密驱动场景的实际选型需求搭建，建模过程中优先梳理了安装端的配合边界，前端法兰的安装孔位、输出轴的轴径与伸出长度都按照实际量产同规格产品的尺寸公差带做了对应约束，方便做设备集成的工程师直接调取模型做装配干涉检查。从实际应用场景来看，这类小功率无芯电机常被用在小型服务机器人的关节驱动、精密玩具的动力输出、小型医疗设备的进给机构里，相比同功率的有刷铁芯电机，它的转动惯量更低，启停响应速度更快，运转时的电磁干扰也更小，适合对控制精度有一定要求的紧凑安装空间。建模时特意拆分了定子磁钢、无芯转子绕组、前端端盖、输出轴、安装法兰几个独立的装配层级，没有把零件做合并处理，

　　方便结构工程师在做二次设计时直接调取对应零件做改型参考，比如需要调整输出轴长度、修改法兰安装孔位时，可以直接在对应零件特征上编辑，不用从零开始绘制。在外形尺寸的把控上，模型严格控制了电机主体的外径、总长度与安装法兰的配合尺寸，所有配合面都预留了实际装配需要的间隙量，比如输出轴与端盖轴承位的配合、磁钢与机壳的过盈配合边界都做了明确的特征区分，能直观看到各个零件的装配关系。从功能特性的还原来看，模型清晰呈现了无芯电机的核心结构特点：没有传统铁芯电机的硅钢片转子结构，绕组直接成型为杯状嵌套在磁钢与定子之间，这也是它运转噪音低、能效比高的结构原因，做传动方案选型时，可以通过模型直观判断它的结构是否适配自身设备的安装空间，

　　不用反复对照二维样册核对尺寸。做结构设计时，这类小型电机的安装定位往往是容易出问题的环节，模型里特意把法兰的定位止口做了单独的特征呈现，方便设计人员在做安装座设计时直接匹配止口尺寸，保证电机安装后的同轴度，避免因为定位偏差导致输出轴径向受力过大，缩短轴承使用寿命。
