带安装固定点位的金属薄板锂电池盒结构

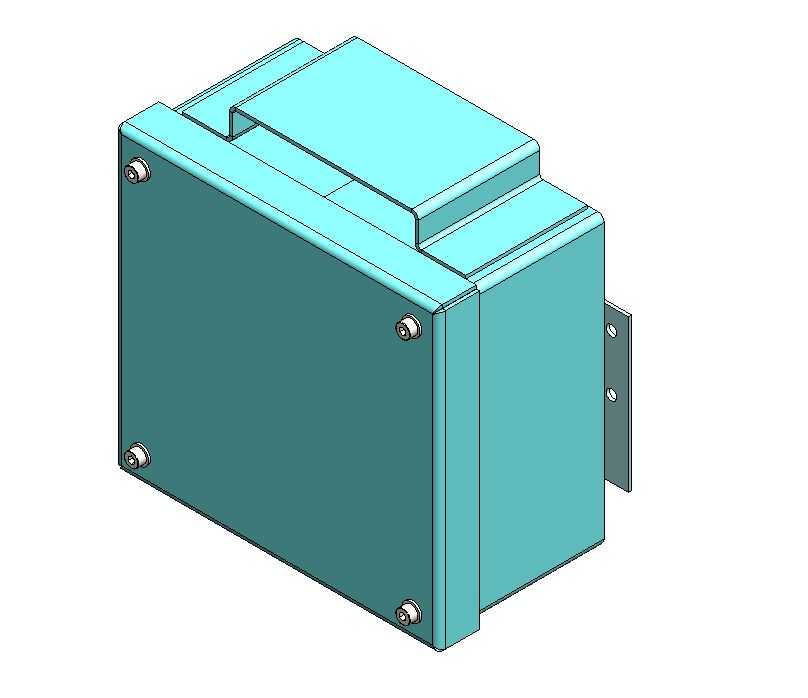

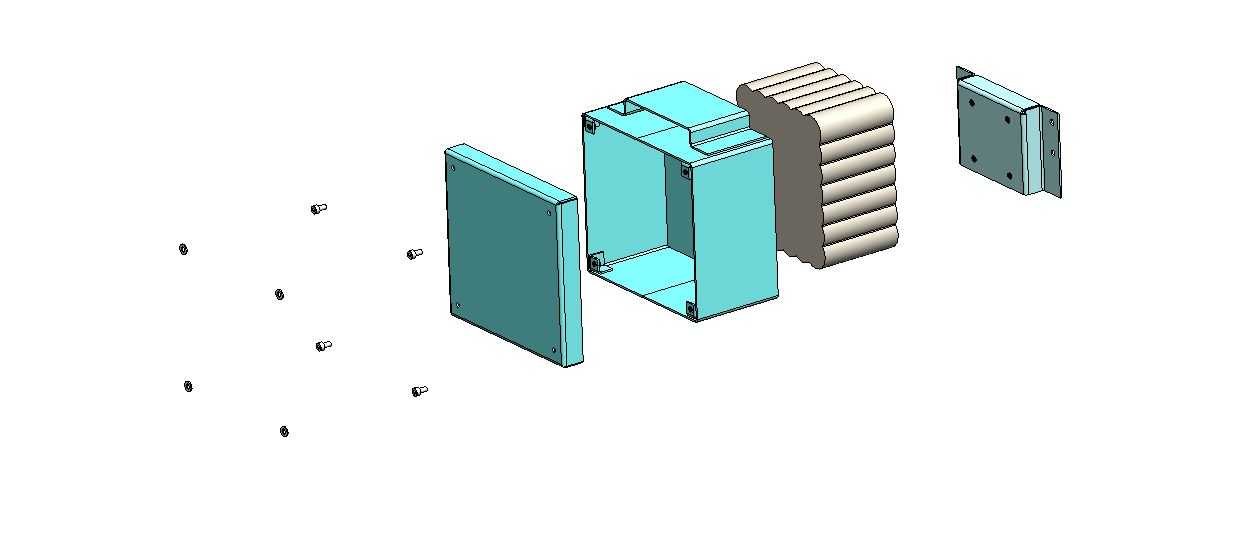

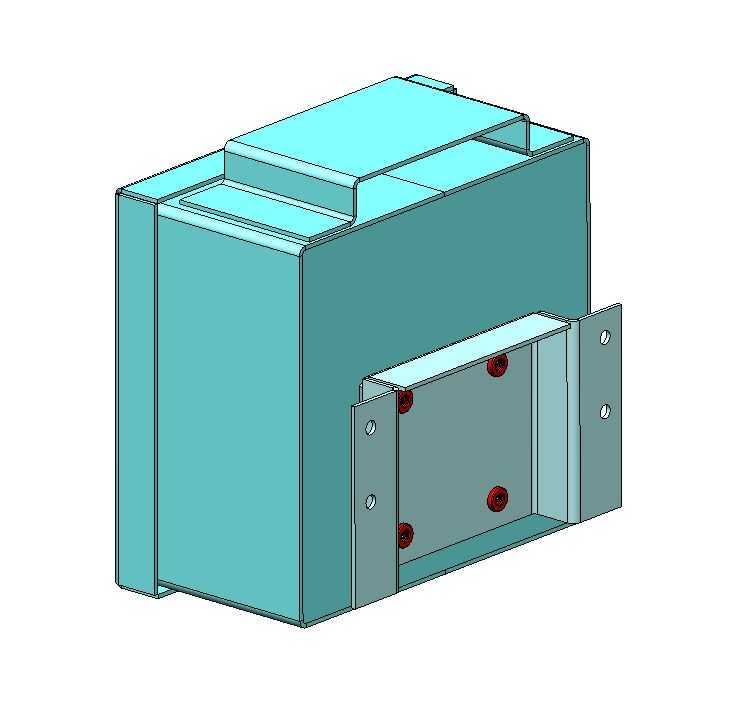

　　这款金属薄板材质的锂电池容纳结构，在户外小型储能设备、分布式工业传感节点供电单元、便携检测仪器内置供电模块等场景中有着广泛适配性，核心作用是为锂离子电芯组提供可靠的物理防护，同时兼顾安装固定的便捷性与结构强度的平衡。从结构设计逻辑来看，整体采用分体扣合式盒体结构，盒身主体为折弯成型的薄板围合结构，侧壁通过自攻螺钉实现盖板与盒身的紧固连接，四个角点的螺钉排布避开了内部电芯的排布空间，不会出现螺钉侵入电芯容纳腔的干涉问题，同时螺钉沉台设计保证了盒体外壁无突出结构，在设备内部排布时不会与相邻元器件产生刮擦干涉。侧面延伸出的带孔安装耳是整个结构的安装基准面，两个安装孔的孔位公差按照通用五金配件的安装标准预留，

　　既可以通过螺栓直接固定在设备的钣金安装梁上，也能搭配减震胶垫实现浮动安装，抵消设备运行过程中传递到电池组的振动载荷，避免电芯受长期振动出现极片错位、接线松脱的问题。盒体顶部的凸起台阶结构并非冗余设计，这个区域对应内部电芯组的极柱与保护板安装空间，凸起高度刚好容纳保护板上的接线端子与采样线束，不需要额外在盒体内部增加支撑柱来抬升盖板，既节省了内部空间占用，也减少了额外零件带来的装配工序。从安装边界尺寸来看，盒体主体的方正结构可以最大化利用设备内部的矩形安装空间，侧壁厚度控制在薄板加工的合理区间，在满足跌落防护、挤压防护要求的前提下，尽可能降低盒体自身重量，不会给搭载设备带来过多的额外负载。盒体的接缝处采用折弯咬合的预定位结构，

　　装配时不需要额外的工装夹持就能实现上下盒体的精准对位，螺钉锁紧后接缝缝隙均匀，能够满足日常使用场景下的防尘要求，避免环境中的粉尘、金属碎屑进入盒体内部造成电芯短路风险。在结构细节处理上，所有折弯边都做了小圆角过渡，没有尖锐的钣金毛边，装配过程中不会划伤操作人员的手部，也不会割破电芯外层的绝缘包膜；安装耳的折弯处做了加强压筋，在承受设备整机重量带来的拉扯载荷时，不会出现安装耳根部折弯开裂的问题，长期使用的结构可靠性更有保障。
