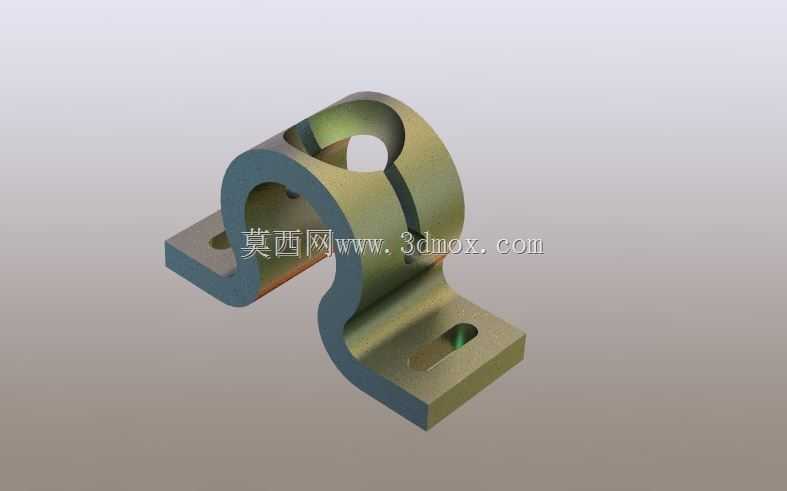

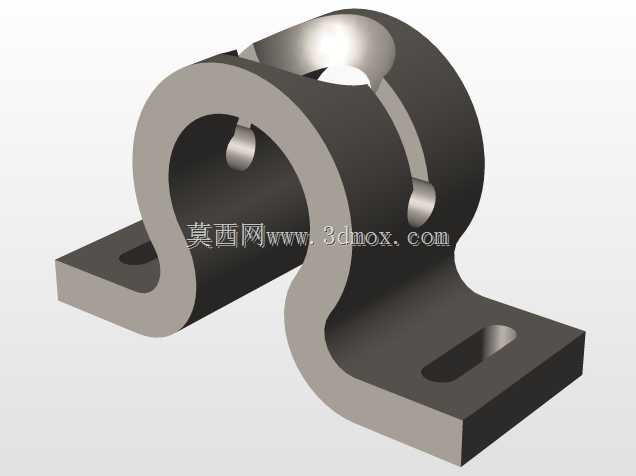

带双安装座的S型轮缘夹持固定构件

项目分类:3D模型 发布时间:2021-09-07 ID:264808
  • 带双安装座的S型轮缘夹持固定构件
  • 带双安装座的S型轮缘夹持固定构件

这类带双安装座的S型轮缘夹持构件,常应用在输送线、传动机构的轮系侧边固定场景中,核心作用是对转动轮的轮缘位置进行侧向限位与夹持,避免轮体在高速运转、受径向载荷时出现轴向窜动,保障传动过程的同轴度稳定性。从结构设计来看,主体采用S型弯折的一体式构型,上部为开口式环形夹持腔,开口处预留的窄缝可提供一定的弹性形变空间,当环形腔套入轮缘对应轴颈位置时,借助材料自身的弹性张紧力可实现初步抱合,无需额外加装衬套就能适配小范围的尺寸公差,降低装配时的修配工作量。下部延伸出的两个对称安装翼板,每块翼板上都预制了长圆形安装孔,这类孔型的设计并非随意选择,长圆孔可允许安装时在孔的长度方向上调整固定位置,抵消安装基面的加工误差,也能在后期轮系出现磨损移位时,微调夹持件的固定位置,重新匹配轮缘的夹持点位,无需重新打孔加工基座。两个安装翼板分别向环形夹持腔的两侧下方延伸,形成稳定的三角支撑构型,当轮体运转产生径向冲击力时,载荷可顺着S型的弯折筋板均匀传递到两个安装固定点,避免应力集中在单个连接位置导致构件断裂。从安装边界来看,环形夹持腔的内径匹配常规中小型传动轮的轮缘轴颈尺寸,两个安装翼板的孔距适配常见的型材基座安装孔位,安装时只需将环形腔对准轮缘的限位位置,调整好夹持间隙后,通过标准紧固件穿过翼板上的长圆孔固定在基座上即可,不需要复杂的工装辅助。设计时特意将S型弯折处做了圆弧过渡处理,没有尖锐的直角转角,一方面是减少弯折处的应力集中,提升构件的抗疲劳强度,在长期受交变载荷的工况下不易出现开裂,另一方面圆弧过渡的表面也不会在装配时划伤操作人员,也能避免应力集中导致的镀层脱落,提升构件的防锈能力。上部环形腔的内表面做了贴合轮缘弧度的精加工处理,夹持时与轮缘侧面的接触面积更大,单位面积的压强更小,不会在轮缘表面压出凹痕,也能避免长期夹持导致的轮缘磨损。这类构件不需要搭配复杂的锁紧结构,依靠自身构型的弹性与安装座的固定力就能实现稳定夹持,在轻载传动的输送设备、小型机床的进给轮系、纺织机械的导轮固定场景中都能适配,相比分体式的夹持抱箍,一体式的结构零件数量更少,装配工序更短,也不会出现分体零件松动脱落的风险,日常维护时只需检查紧固件的松紧度即可,不需要额外的润滑保养。
