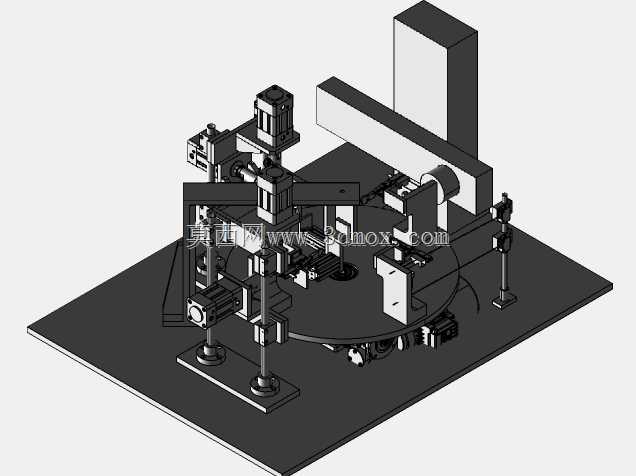

多工位螺线管性能综合检测设备结构

该设备面向电磁阀类零部件产线终检环节设计，核心解决螺线管类工件多参数同步检测的效率痛点，适配中小规格电磁线圈组件的批量出厂检测需求，可直接嵌入现有自动化产线的检测工位，也可作为独立检测单元配合人工上下料完成单工序作业。设备采用转盘式多工位布局，转盘周边均匀分布上料定位、电磁阀性能测试、差压传感检测、压力参数校验、线圈通断判定、合格品下料共六个作业工位，各工位可同步并行作业，相比单工位逐次检测的模式，单循环检测效率可提升四倍以上，适配日产万件级别的零部件生产节拍。从结构设计逻辑来看，设备底部采用整块加厚钢板作为安装基座，所有功能模组均通过定位销与锁紧螺栓固定在基座上，避免长期运行过程中因机构往复动作产生的振动累积导致工位偏移，基座底部预留四个可调式支撑脚杯，可适配地面平整度偏差在15mm以内的安装场景，无需额外制作预埋地基即可完成部署。各检测工位的执行模组采用模块化设计思路，测试压头、检测探针、密封接头等易损耗部件均采用快换式安装结构，更换不同规格工件对应的工装时，无需拆解整体模组，仅需更换前端快换接头即可完成换型，单批次换型时间可控制在10分钟以内，适配多规格小批量的柔性生产需求。设备的竖向安装支架采用标准铝型材搭配加强角码组装，兼顾结构强度与轻量化需求，型材表面预留的T型槽可方便后续加装视觉检测、扫码识别等扩展功能模组，无需重新打孔加工。横向布置的气动滑台负责带动检测组件完成进给与退回动作，滑台行程预留20mm的安全余量，避免工件定位存在微小偏差时出现硬碰撞损坏检测探头。差压与压力检测模块通过独立支架安装在转盘侧方，检测气路采用硬管搭配短距离软管连接，减少气路压力损失对检测精度的影响，气路接头全部采用快插式密封结构，日常维护时可快速更换气路元件。线圈通断检测采用弹性探针结构，探针头部带缓冲弹簧，接触工件引脚时的压力控制在3N到5N之间，既保证接触可靠，又不会划伤工件引脚表面镀层。设备的整体安装边界控制在长1200mm、宽800mm、高1100mm范围内，占地面积不足1平方米，对车间场地的适配性较强，设备顶部预留的安装平面可用来固定工控机、显示器等电控元件，无需额外配置独立的电控柜支架。在安全防护设计上，各运动模组的动作行程范围内均设置软限位与硬限位双重保护，当滑台进给超出设定行程时，首先触发软限位信号切断动力输出，若软限位失效则触发机械硬限位块强制停止机构动作，避免机构撞损。转盘采用凸轮分割器驱动，工位定位精度可达±0.02mm，保证每个工位的工件都能精准对准检测头，减少因定位偏差导致的检测误判。
