销与弹簧装配取放专用设备结构设计

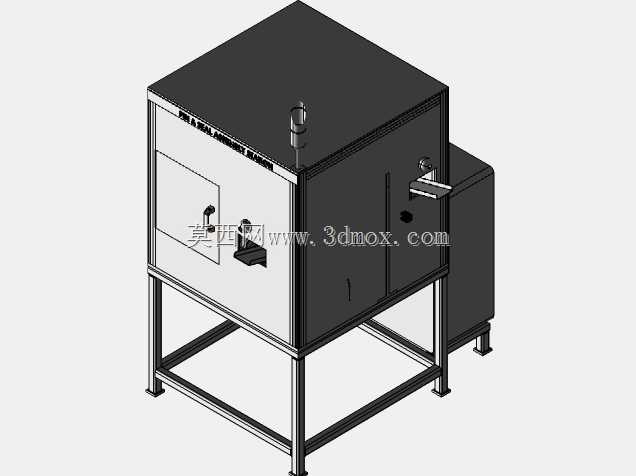

该设备针对小规格五金件装配工序中的销钉、弹簧类零件取放与装配作业开发，主要适配3C电子、小型五金制品、低压电器配件等行业的批量装配产线，可嵌入现有流水线工位作为独立装配单元使用，替代传统人工取放销钉、弹簧的重复操作，降低小零件装配过程中的漏装、错装概率，同时减少人工长期重复取放细小零件产生的操作疲劳。设备整体采用方通焊接机架作为承载主体，底部预留可调脚轮安装位，可根据产线布局调整安装位置，机架底部框架预留电气元件、气动控制元件的安装空间，上部为封闭的作业防护腔体，腔体正面设置带观察窗的操作门，门上配置快开锁扣，方便日常调试与故障排查时快速开启腔体。设备侧部设置独立的零件出料与取放工位，配套的取放执行机构集成在腔体上部，可完成销钉、弹簧的定向拾取、移位、精准压装动作，执行机构的行程设计覆盖常规小型装配工位的作业范围，可适配尺寸在10mm以内的销钉、自由长度20mm以内的弹簧类零件装配作业。设计过程中优先考虑了设备的维护便捷性，所有气动管路、线路均沿机架内侧的线槽排布，腔体内部预留足够的操作空间，方便后期更换易损件、调整执行机构位置；设备的外形尺寸控制在常规单人操作工位的占地范围内，宽度不超过1.2米，深度不超过1米，整体高度适配站立操作的人体工学高度，无需对现有产线的工位布局做大幅改造即可直接部署。设备的防护腔体采用薄钢板折弯拼接制作，既可以隔绝作业过程中可能弹出的小零件，也能减少车间粉尘进入设备内部影响执行机构的运行精度，腔体顶部预留排气接口，可对接车间的集中除尘系统，适配有洁净度要求的装配车间使用。取放机构的安装位预留了多组调节孔位，可根据不同产品的装配需求更换对应的拾取夹具，无需改动主体机架结构即可快速切换适配不同规格的销钉、弹簧装配作业，提升设备的通用适配能力。
