双工位气动夹紧工装执行机构

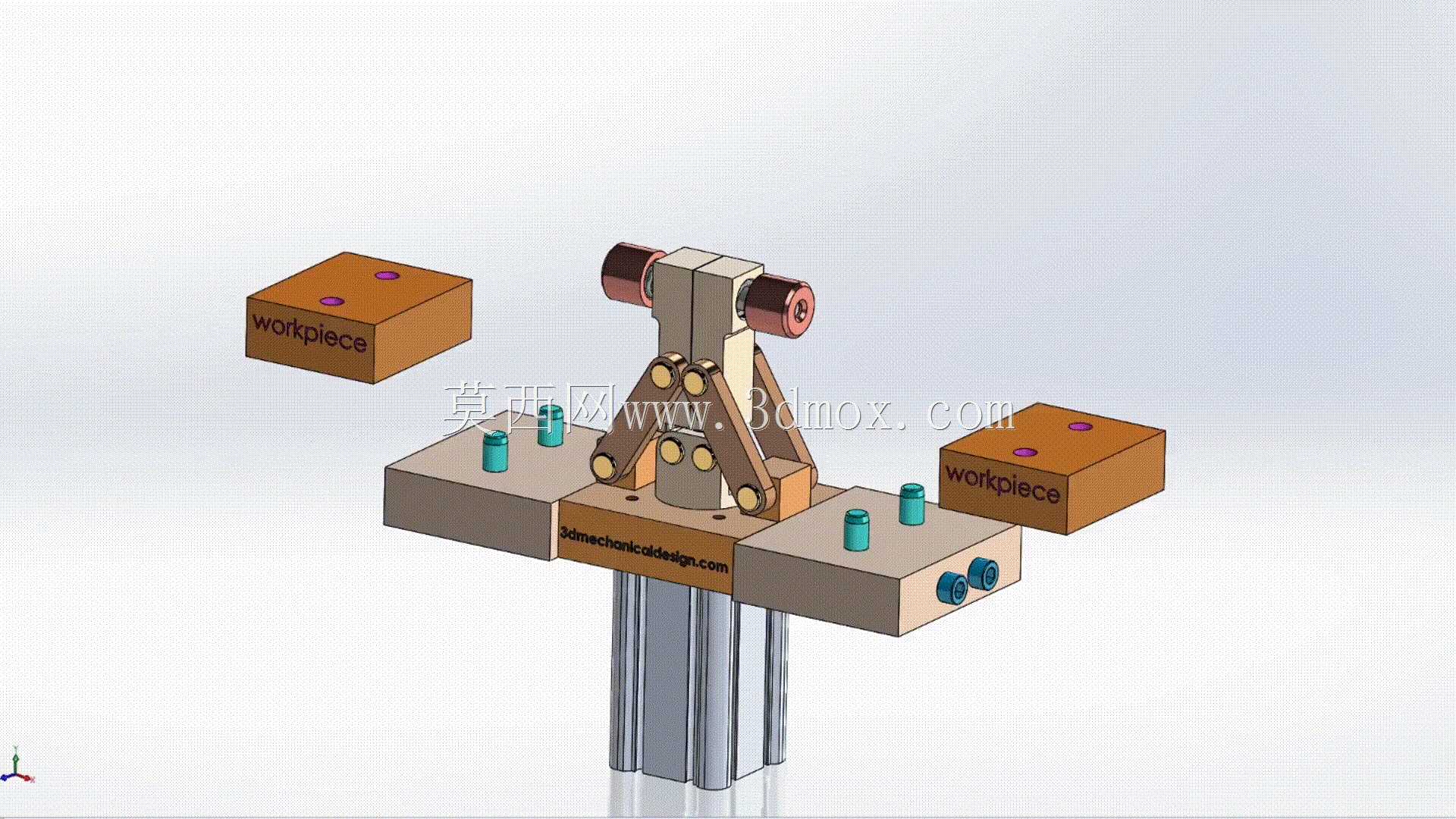

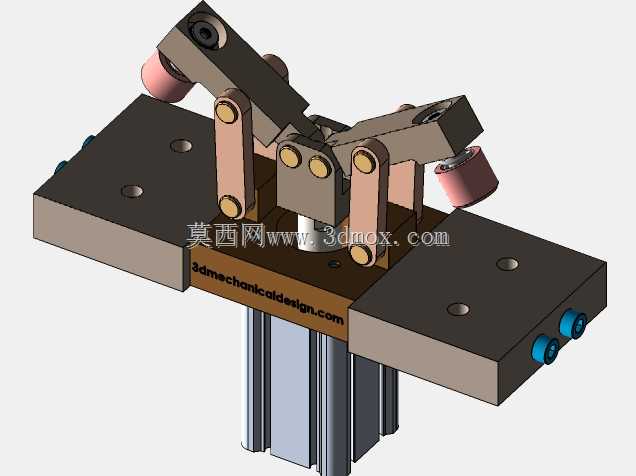

这套气动双夹紧执行机构，主要面向自动化产线的工件定位装夹场景，常见于3C电子小零件装配、小型五金件机加工上下料、小家电部件组装工位，用来替代传统的手动螺旋夹紧、偏心轮夹紧结构，能在0.5秒内完成双侧工件的同步夹紧与松开动作，适配产线快节拍的生产需求。从结构布局来看，整套机构采用立式气缸作为动力输出源，气缸活塞杆端连接对称布置的连杆增力结构，通过铰接点的力臂放大作用，把气缸的轴向推力转化为两侧压头的垂直下压力，相比直接用气缸活塞杆压紧的结构，输出夹紧力能提升2.3倍左右，同时能保证两侧夹紧力的偏差控制在5%以内，避免单侧受力过大导致的工件装夹变形。安装层面，气缸主体采用标准型材安装槽固定，可直接适配市面常规的4040、4080铝型材机架，不需要额外加工定制安装底座；两侧的工件定位块预留了M6内螺纹安装孔，定位销孔公差按H7设计，可根据不同工件的外形更换定位镶块，不需要改动主体连杆结构就能快速切换生产型号。设计过程中，连杆铰接处全部采用自润滑铜套作为转动副，避免长时间往复转动出现的卡滞、磨损问题，压头接触工件的位置镶嵌了聚氨酯缓冲垫，既能增大接触摩擦力防止工件夹伤，也能抵消气缸动作到位时的刚性冲击，减少机构运行的噪音。整套机构的横向安装边界控制在220mm以内，纵向伸出长度不超过120mm，竖直方向总高度根据气缸行程可选，常规100mm行程版本总高280mm，不会占用过多的产线安装空间，适合在紧凑的多工位转盘、流水线旁侧布局。气路接口采用标准M5快插接头，可直接接入工厂常规0.5-0.7MPa的压缩空气气源，不需要额外配置增压元件，配合常规的二位五通电磁阀就能实现动作控制，也可加装磁性开关直接反馈夹紧、松开的到位信号，接入设备PLC控制系统实现全自动化动作逻辑。在实际选型应用中，需要注意根据待夹紧工件的切削力或者装配受力，核算所需的总夹紧力，对应选择合适缸径的气缸，避免夹紧力不足导致工件移位，或是夹紧力过大压伤工件表面；连杆的铰接点需要定期补充润滑脂，清理附着的加工碎屑，防止碎屑进入转动副造成磨损加快。
