小型机加工用简易螺杆式夹紧槽钳

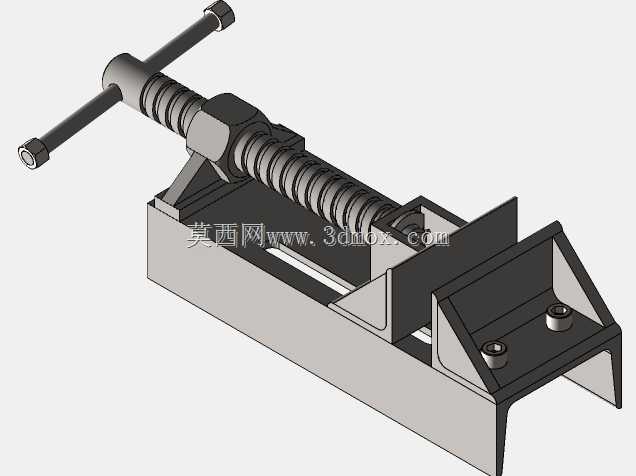

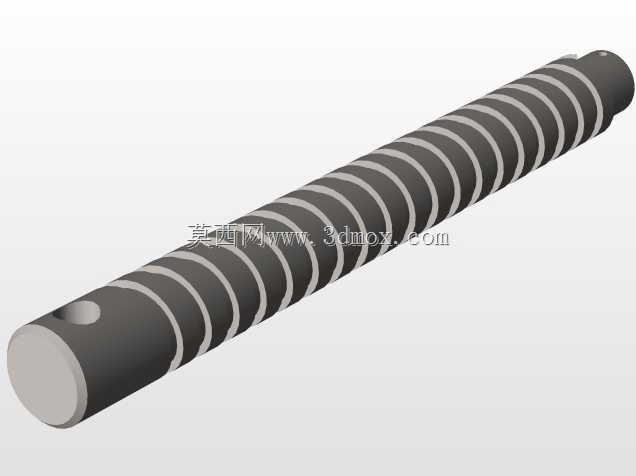

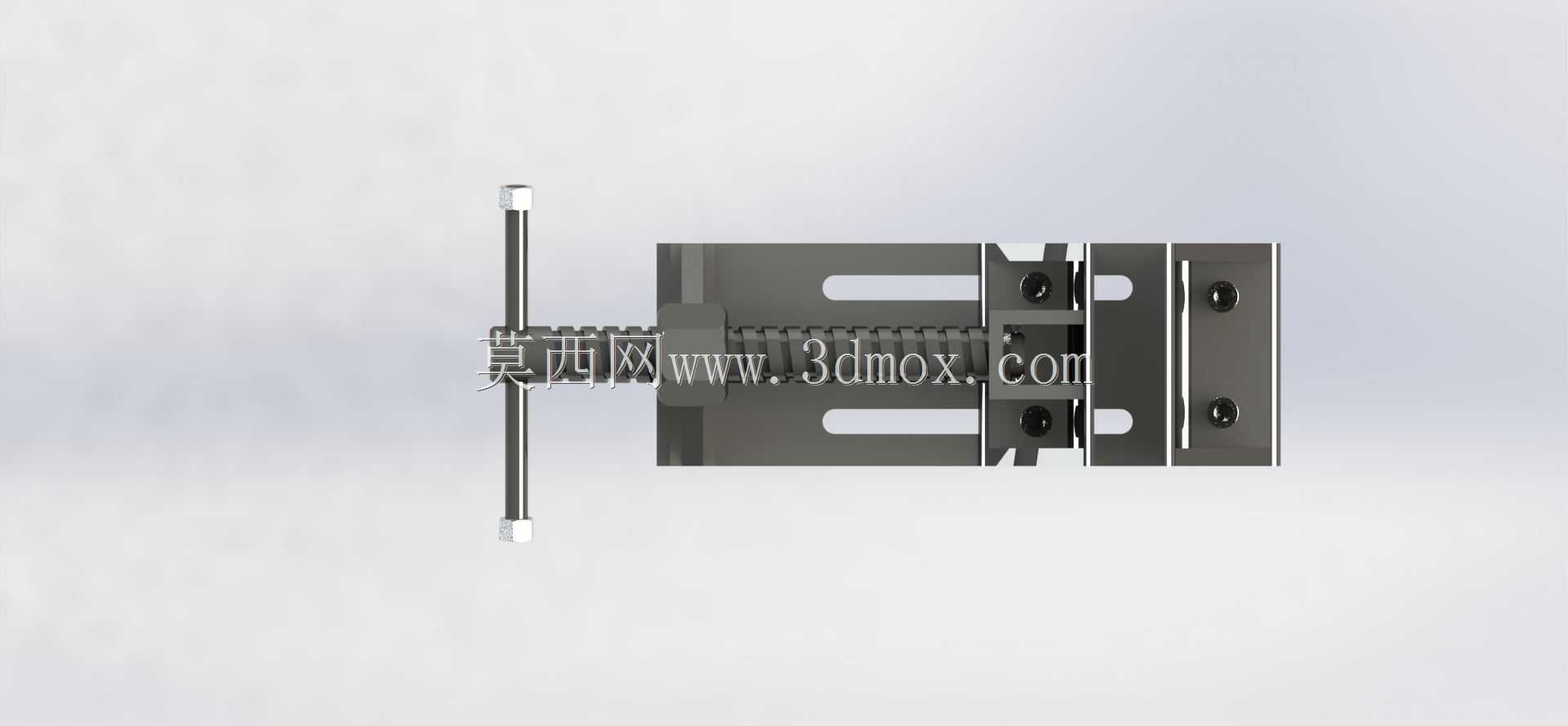

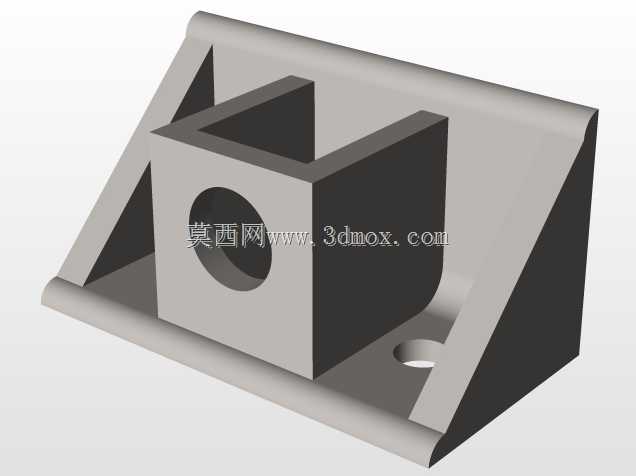

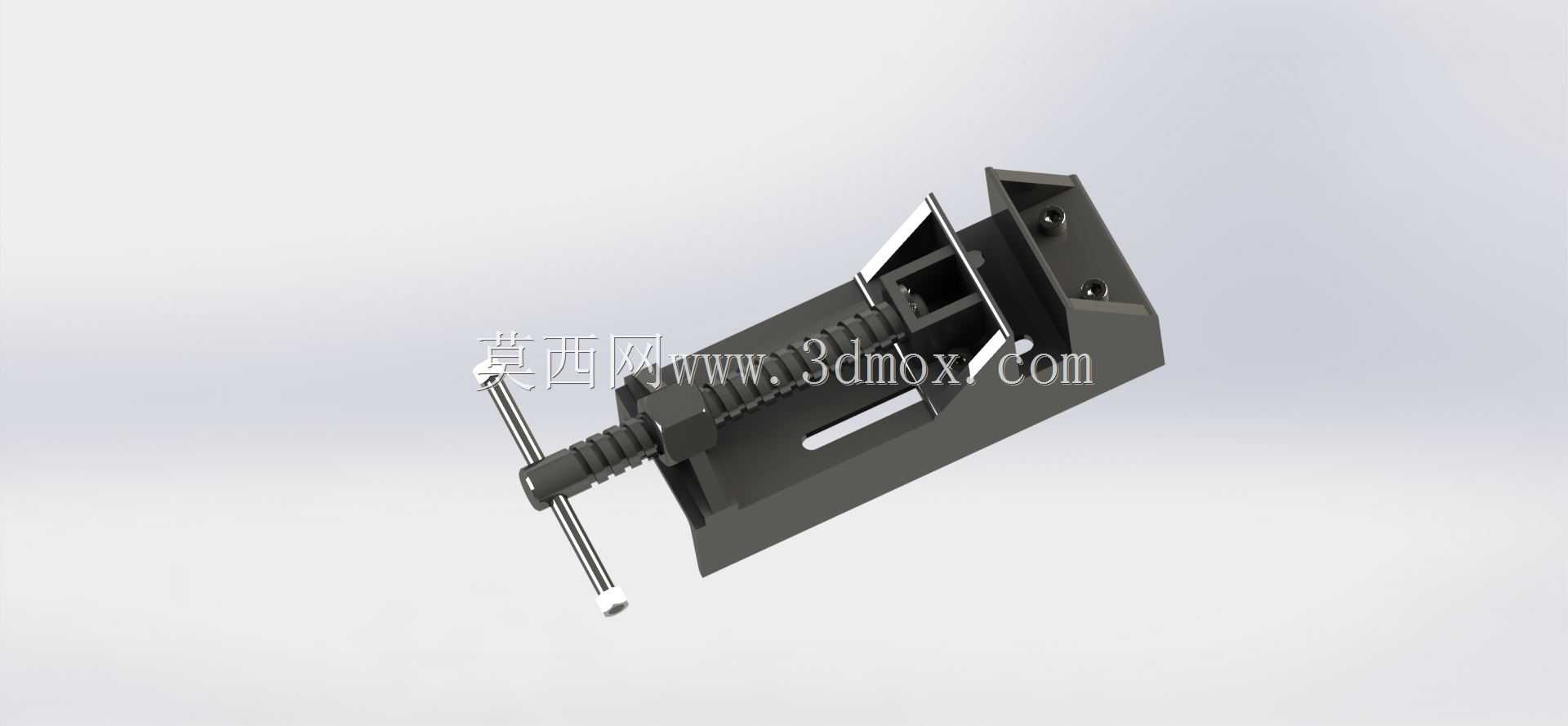

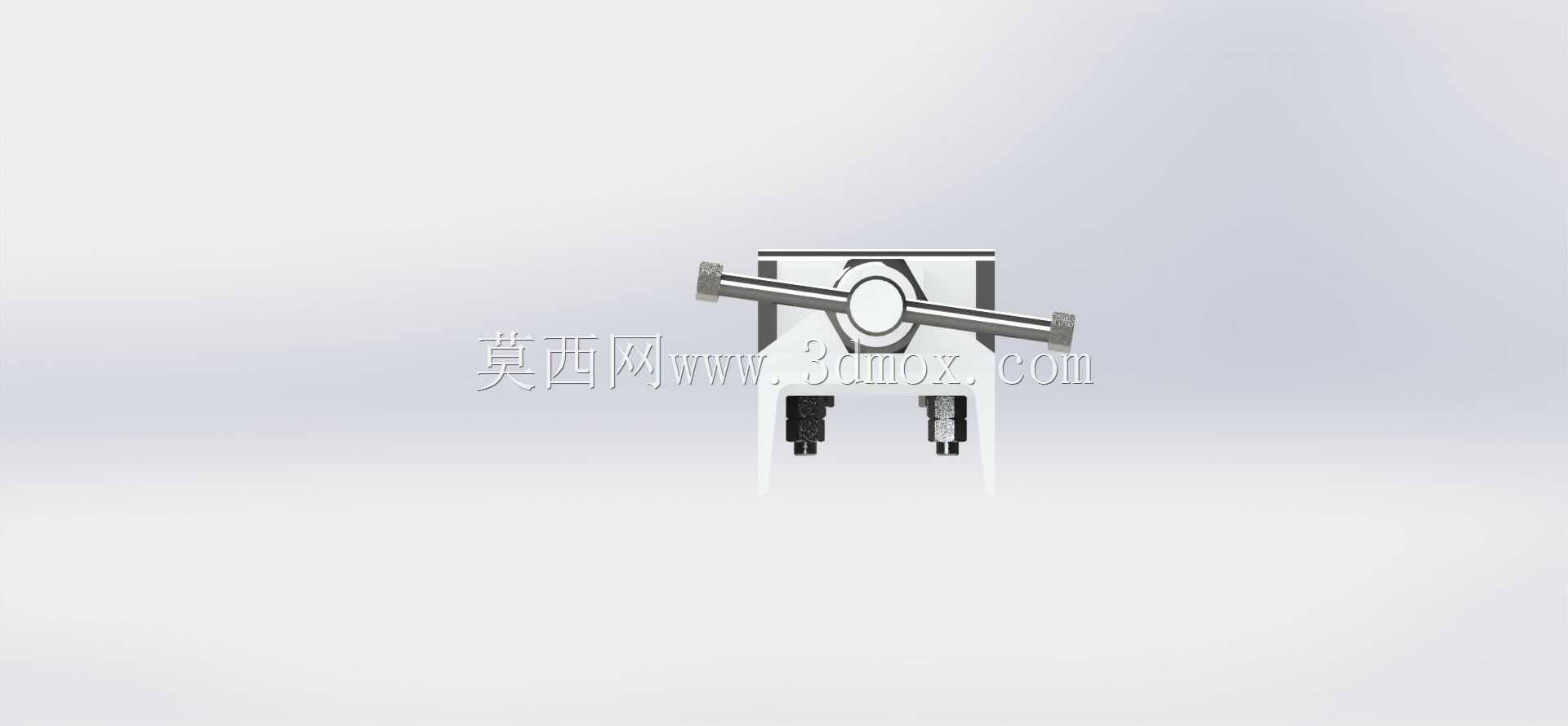

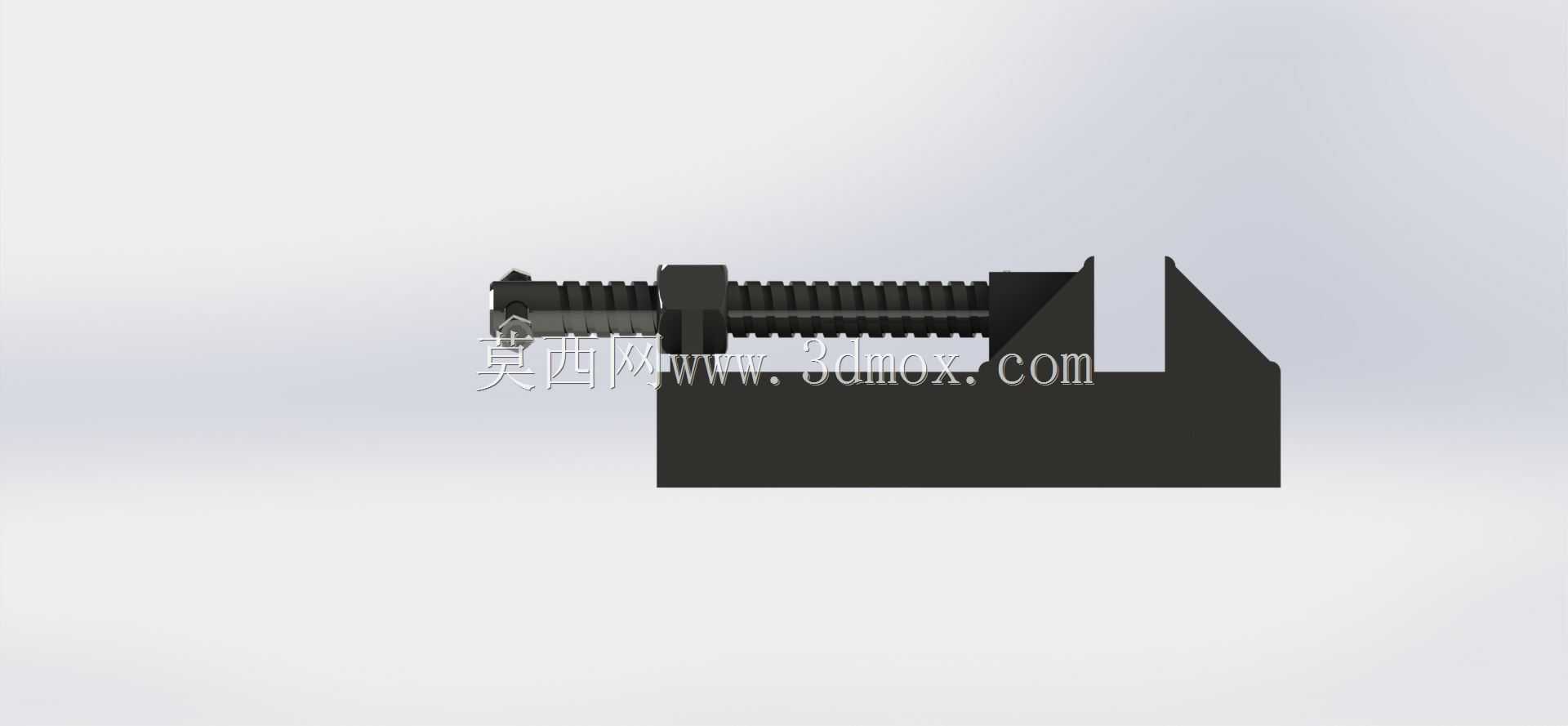

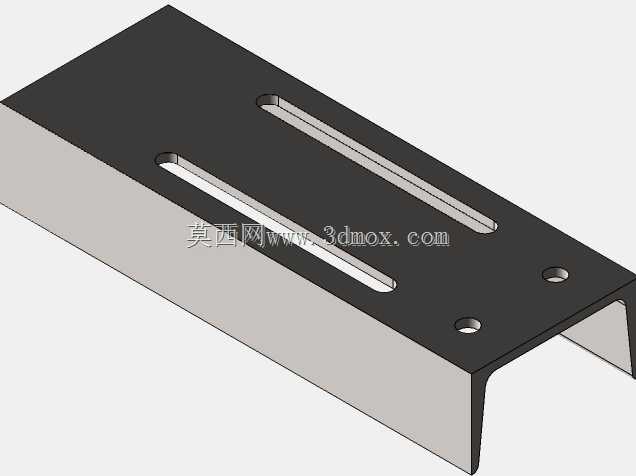

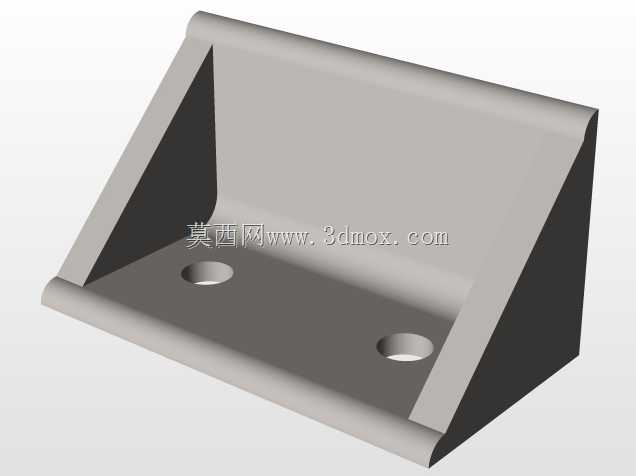

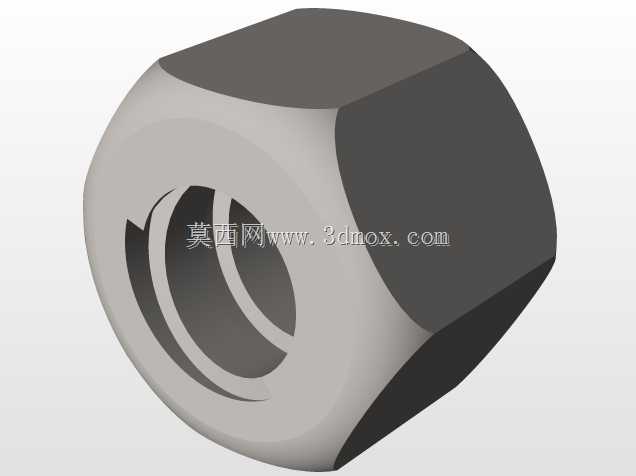

这款手动夹紧槽钳的设计，最初是针对小型机加工工位、钳工装配台的零散工件装夹需求做的轻量化方案，区别于重型机用虎钳的厚重结构，整体采用开放式槽型底座设计，没有多余的封闭腔体，加工排屑不会在钳体内部堆积，日常清理维护只需要擦拭导轨面与螺杆螺牙即可，不需要拆解钳体做深度清洁。从实际应用场景来看，它既可以固定在小型台钻的工作台面上完成薄型板材、小尺寸轴类零件的钻孔定位，也能放置在钳工装配工位，用来夹持小批量加工的异形件完成去毛刺、打磨、装配销钉等工序，甚至在户外临时维修作业时，配合螺栓快速固定在临时工作台面上就能使用，不需要复杂的安装调试流程。功能设计上，采用梯形传动螺杆作为夹紧动力输出结构，螺杆与活动钳身的连接部位做了防脱限位，避免钳身张开到最大行程时出现脱落问题，钳口部位预留了通用钳口板的安装螺孔，可以根据加工需求更换带V型槽的软钳口、防滑齿钳口或者铜质防护钳口，避免夹持精加工零件表面出现夹伤压痕。底座的长槽安装孔做了沉头处理，固定螺栓锁紧后螺栓头不会高出底座平面，不会对工件放置、钳身滑动造成干涉，安装时可以根据工作台的T型槽间距灵活调整固定位置，不需要额外做转接板适配。设计思路上优先考虑加工工艺性，所有结构件都采用常规铣削、钻削工艺就能完成加工，没有特殊的曲面结构或者异形加工面，普通的立式加工中心甚至普通铣床就能完成全部零件的加工，制造成本可控，适合小批量自制或者小规模量产。整体外形尺寸控制在适配小型工作台的范围，闭合状态下总长度不超过普通台虎钳的三分之二，重量控制在单人可以徒手搬运的区间，不需要起重设备就能完成工位转移，活动钳身的最大张开行程可以覆盖常规小型零件的夹持需求，夹持力通过螺杆的机械增力结构实现，不需要额外的液压或者气动辅助动力，手动转动摇杆就能达到足够的夹紧力，满足轻载切削、装配作业的装夹刚性要求，不会在钻孔或者打磨过程中出现工件移位的问题。固定钳身与底座采用一体化结构设计，避免了装配式结构的连接间隙，长期使用后不会出现钳口上翘、夹持精度下降的问题，螺杆尾部的摇杆采用穿销式连接，可以根据使用空间灵活调整摇杆的转动角度，在狭窄工位操作时不会和周边设备、工装发生干涉。
